| Номер в госреестре | 86554-22 |
| Наименование СИ | Счетчики турбинные |
| Обозначение типа СИ | "ТОРНАДО" |
| Изготовитель | Акционерное общество "ОЗНА - Измерительные системы" (АО "ОЗНА - Измерительные системы"), г. Октябрьский, Республика Башкортостан |
| Год регистрации | 2022 |
| Срок свидетельства | 29.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики турбинные «ТОРНАДО» (далее - счетчики) предназначены для измерений объема жидкости в потоке.
Принцип действия счетчиков основан на измерении числа оборотов турбины, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе.
Счетчики состоят из корпуса, узла измерительного и хомутового соединения.
Узел измерительный состоит из преобразователя электронного, турбины, магнитной муфты, обтекателя, корпуса, крышки и экрана. Крышка является герметичной перегородкой, отделяющей преобразователь электронный от рабочей полости корпуса счетчика. Обтекатель и экран служат для направления потока жидкости в рабочей полости корпуса. Вращающаяся турбина с магнитом создает переменное магнитное поле, которое фиксируется преобразователем электронным.

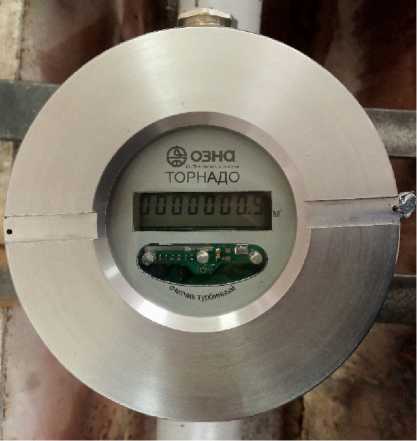

Преобразователь электронный состоит из электронной платы с дисплеем, датчика Холла, клавиш светодиодных, электрических разъемов для подачи напряжения питания на преобразователь электронный и выдачи импульсного сигнала на внешнее устройство, и служит для преобразования переменного магнитного поля в значения объема жидкости в потоке. Снятие показаний со счетчика осуществляется по индикатору дисплея, и/или по подключенному к преобразователю электронного внешнему устройству (контроллеру) и/или через радиомодуль. Клавиши светодиодные предназначены для настройки и переключения параметров счетчика. Преобразователь электронный размещен внутри взрывонепроницаемой оболочки.
Хомутовое соединение служит для соединения узла измерительного и корпуса счетчика в единую конструкцию. Корпус и крышка узла измерительного обеспечивают ограничение доступа к преобразователю электронному.
Счетчики монтируются к трубопроводу с помощью быстросъемных хомутов.
Счетчики выпускаются в двух исполнениях, отличающихся пределами допускаемой относительной погрешности и наличием или отсутствием радиомодуля.
Общий вид счетчиков представлен на рисунке 1.

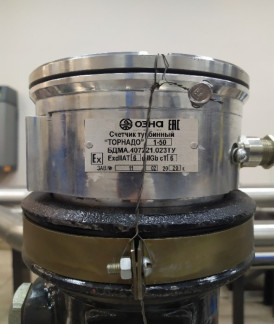

Рисунок 1 - Общий вид счетчиков
Пломбировка счетчиков осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенную через специальные отверстия в крышке узла измерительного, хомутового соединения и пробки.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

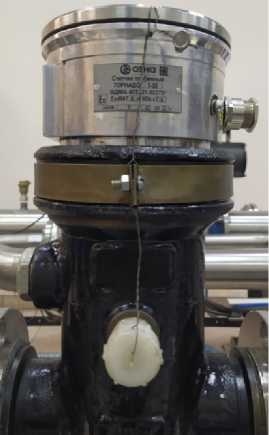

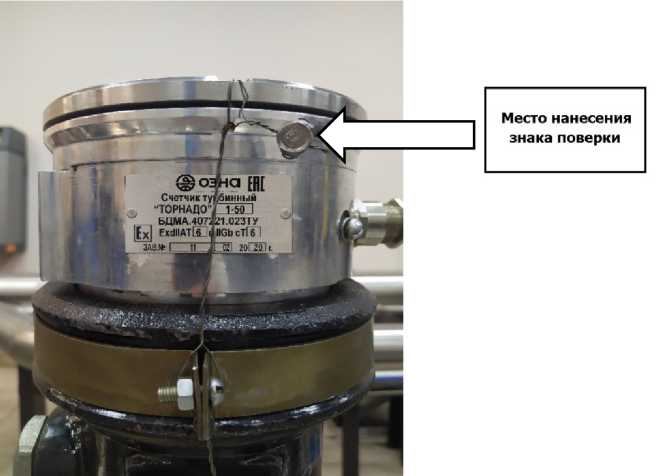

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер наносится в числовом формате на маркировочную табличку, закрепленную на корпусе узла измерительного счетчика, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Место нанесения знака утверждения типа
-Ч гё) & овна [ЯГ
\Х " Л.1.1Н1ГЛ И.«Пн«’МЛ1а >r*T ■ ■ Ш
Счетчик турбинный
“ТОРНАДО” l_JL5QJ
БДМА.407221.023ТУ
[х lExdllATl 6J u IIGb С1Г61
ЗАВ.№! |Г~021 2flEZZlr.
Место нанесения
заводского номера

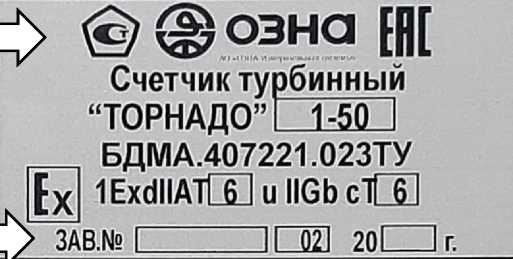

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение счетчиков встроенное.
После включения питания программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение счетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Программное обеспечение счетчика разделяется на метрологически значимую и метрологически незначимую части.
Идентификационные данные метрологически значимой части программного обеспечения приводится в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Std |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.ххх1) |
| Цифровой идентификатор программного обеспечения | _ |
| 1) номер подверсии, предназначеный для отслеживания исходных текстов ПО в системе контроля версий изготовителя, может быть любым | |
Конструкция счетчика исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование параметров | Значение | |||
| Класс точности | 1 | 2 | ||
| Номинальный диаметр | DN 50 | DN 80 | DN 50 | DN 80 |
| Диапазон объемного расхода жидкости, м3/ч | от 6 до 30 | от 15 до 75 | от 3 до 30 | от 3 до 75 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке, % | ± 1,0 | ± 1,5 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда Температура измеряемой среды, °C Избыточное давление измеряемой среды, МПа Содержание парафина, объёмное, %, не более Кинематическая вязкость, м2/с Содержание сернистых соединений по весу, %, не более Количество механических примесей, мг/л, не более Размер частиц механических примесей, мм, не более Объемное расходное газосодержание, %, не более | жидкость (вода, нефть, нефтепродукты) от -45 до +951) от 0 до 6,3 10 от 0,295^10-6 до 120-10-6 3 3000 5 1 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Параметры электрического питания: - напряжение постоянного тока, В | 24±2,4 |
| Потребляемая мощность, Вт, не более | 0,3 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 405 185 220 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: - температура окружающей среды, C - относительная влажность, % - атмосферное давление, кПа | от -45 до +70 от 30 до 95 от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 40000 |
| Маркировка взрывозащиты | 1ЕхаПАТ5...1ЕхаПАТ6 II Gb c Т5....П Gb c Т6 |
| 1) Конкретное значение указывается в паспорте | |
наносится на маркировочную табличку, закрепленную на корпусе измерительного узла счетчика, методом лазерной гравировки и в верхнем левом углу титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик турбинный | «ТОРНАДО» | 1 шт. |
| Паспорт | ТРНД.50(80).00.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | ТРНД.50(80).00.00.000 РЭ | 1 экз. |
приведены в разделе 13 «Методика измерений» документа «Счетчики турбинные «ТОРНАДО». Руководство по эксплуатации» ТРНД.50(80).00.00.000 РЭ.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
БДМА.407221.023 ТУ Счетчики турбинные «ТОРНАДО». Технические условия.
| Зарегистрировано поверок | 28 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
