Номер в госреестре | 86555-22 |
Наименование СИ | Резервуар стальной вертикальный цилиндрический |
Обозначение типа СИ | РВСП-700 |
Изготовитель | Общество с ограниченной ответственностью "Газпромнефть-Терминал" (ООО "Газпромнефть-Терминал"), г. Новосибирск |
Год регистрации | 2022 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-700 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 700 м3.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Резервуар РВСП-700 с заводским номером 6 расположен по адресу: Ивановская область, г. Иваново, ул. 4-я Завокзальная, 40/6, Ивановская нефтебаза ООО «Газпромнефть-Терминал».
Общий вид резервуара РВСП-700 с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

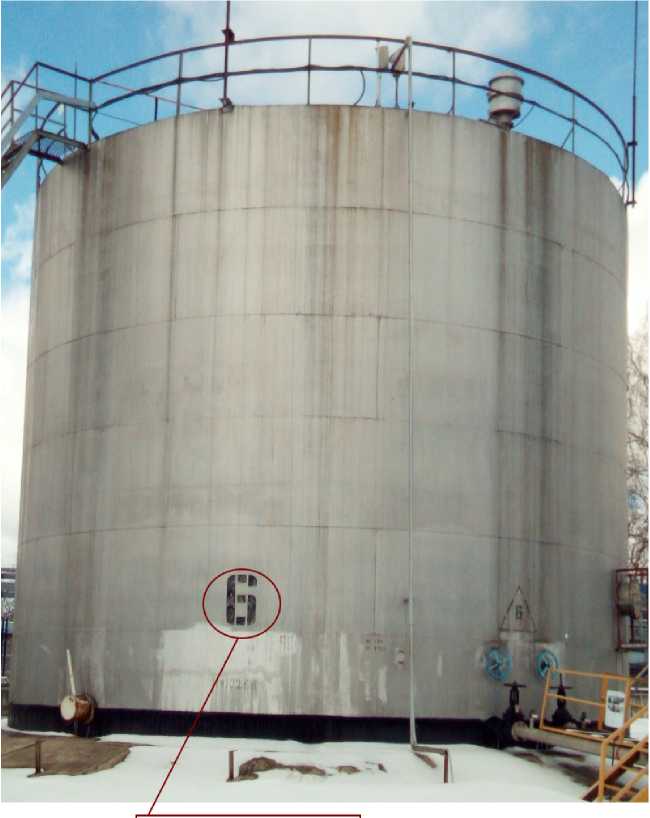

Место нанесения заводского номера
Рисунок 1 - Общий вид резервуара РВСП-700 с указанием места нанесения заводского номера
Пломбирование резервуара РВСП-700 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 700 |
Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС | от -50 до +50 |
Атмосферное давление, кПа | от 84,0 до 106,7 |
Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВСП-700 | 1 шт. |
Паспорт | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Зарегистрировано поверок | 3 |
Поверителей | 2 |
Актуальность данных | 05.11.2024 |
