| Номер в госреестре | 86560-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-36/250W3b |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с двумя вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы тока имеют заводские номера 149712108, 149732108, 149692108, 149702108, 149682108, 149722108.

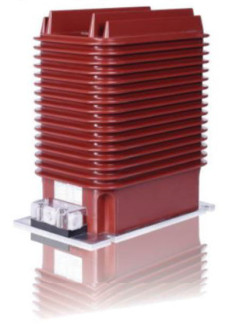

Общий вид трансформаторов и место пломбирования представлены на рисунке 1.
Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

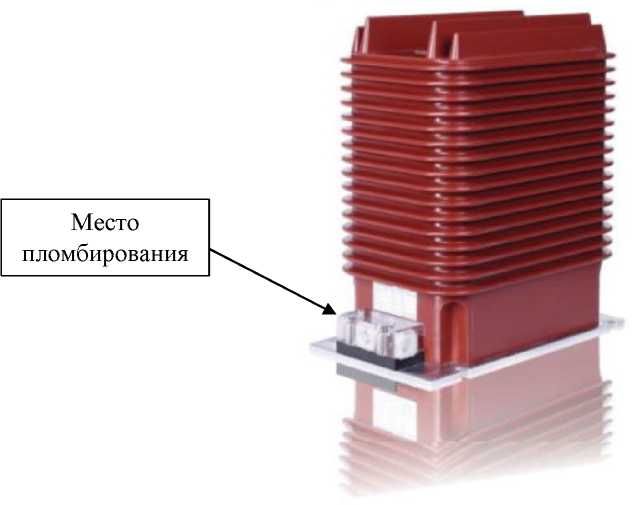

Рисунок 1 - Трансформаторы тока LZZBJ9-36/250W3b и обозначение места пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Заводской номер | 149712108, 149732108, 149692108, 149702108, 149682108, 149722108 |
| Год выпуска | 2021 |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота, Г ц | 50 |
| Номинальный первичный ток, А 1S1-1S2 2S1-2S2 | 50 50 |
| Номинальный вторичный ток, А | 5 |
| Номинальная вторичная нагрузка при cos ф=0,8, ВА | 10 |
| Класс точности по ГОСТ 7746-2015 1S1-1S2 2S1-2S2 | 0,5S 0,5 |
Таблица 2 - Основные технические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LZZBJ9-36/250W3b | 6 шт. |
| Паспорта | - | 6 шт. |
| Инструкция по установке, эксплуатации и техническому обслуживанию | - | 1 шт. |
приведены в разделе «Введение» в инструкции по установке, эксплуатации и техническому обслуживанию.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
