| Номер в госреестре | 86561-22 |
| Наименование СИ | Газоанализаторы трассовые |
| Обозначение типа СИ | Spectrex SafEye 300 |
| Изготовитель | Корпорация "Emerson Electric Co.", США; Производственная площадка: Фирма "Spectronix Ltd.", Израиль |
| Год регистрации | 2022 |
| Срок свидетельства | 29.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы трассовые Spectrex SafEye 300 предназначены для измерений интегральной концентрации метана вдоль открытого оптического пути в воздухе рабочей зоны, в технологическом оборудовании, газоходах и т.п., и передачи измерительной информации внешним устройствам.
Принцип действия газоанализаторов трассовых Spectrex SafEye 300 (далее - газоанализаторов) - оптический инфракрасный, основанный на поглощении инфракрасного излучения определенной длины волны (3,4 мкм) молекулами метана.
Способ отбора пробы - диффузионный.
Газоанализаторы представляют собой стационарные автоматические одноканальные измерительные преобразователи непрерывного действия.
Конструктивно устройства контроля выполнены двухблочными (источник излучения OPS-LI0DRAL и приемник OPS-IL000DRAL), материал корпуса - окрашенный алюминий.
В комплект поставки газоанализаторов может входить комплект для монтажа на стенки воздуховода.
Газоанализаторы не имеют органов управления и настройки, доступных для пользователя. Для отображения режимов работы имеются 2 светодиодных индикатора, распложенных на лицевой панели блока приемника (могут гореть красным, оранжевым и зеленым цветом в режиме постоянного свечения, импульсного свечения, либо могут быть выключены).
Газоанализаторы обеспечивают выходные сигналы:
- цифровой, интерфейс связи RS485, протокол Modbus RTU;
- цифровой, протокол HART;
- унифицированный аналоговый выходной сигнал постоянного тока от 4 до 20 мА;
- три релейных выхода - реле неисправности, реле сигнализации, добавочное реле (сухие контакты).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания метана;
- визуальная сигнализация состояния газоанализатора;
- формирование унифицированного выходного аналогового сигнала от 4 до 20 мА;
- формирование выходного релейного сигнала;
- формирование выходного цифрового сигнала (RS485, HART);
- диагностику состояния.
Общий вид газоанализаторов приведен на рисунке 1. Пломбирование корпуса от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской (серийный) номер и знак утверждения типа наносятся методом шелкографии на алюминиевую табличку, расположенную на боковой стороне блоков приемника и источника, общий вид табличек приведен на рисунке 2.

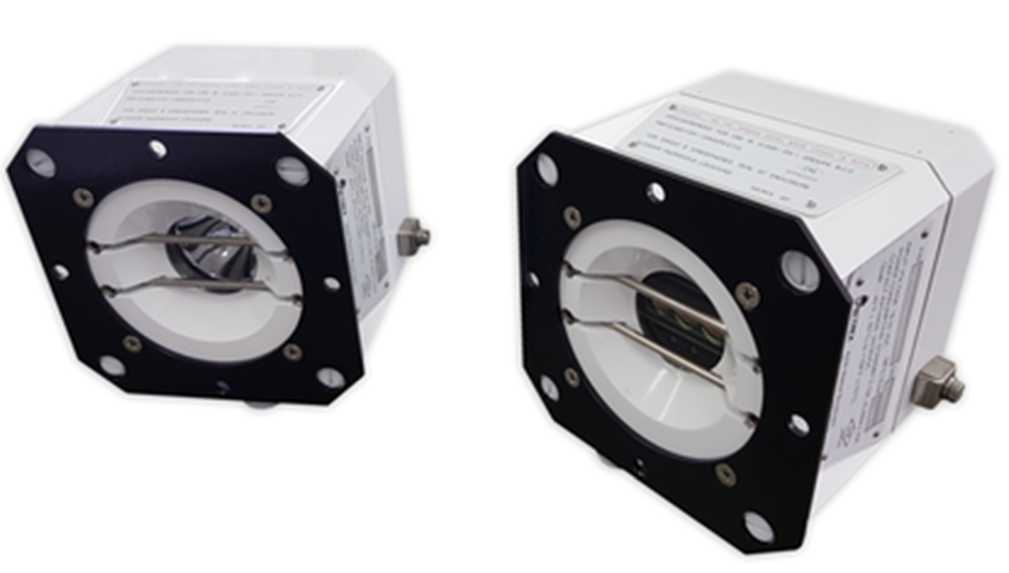

а) источник излучения OPS-LI0DRAL б) приемник OPS-IL000DRAL

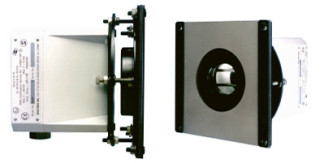

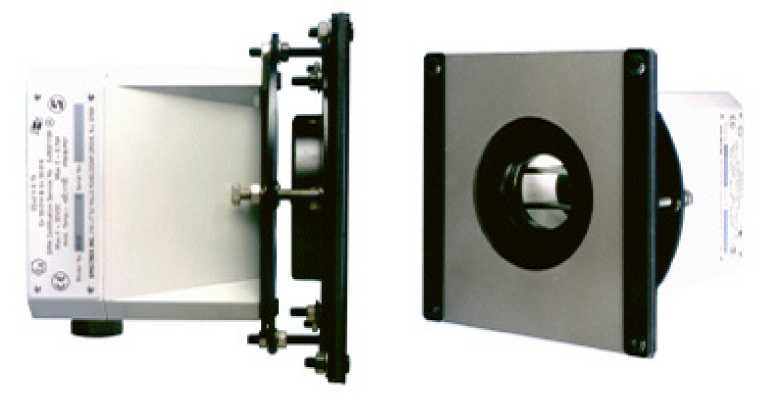

в) общий вид приемника и источника излучения с креплениями для установки на воздуховод Рисунок 1 - Общий вид газоанализаторов
БЛОК :
СЕРТИФИКАЦИИ: 1Exd III В +H2T4GbX Ex tb IIIC T135"C DbX
-40 "C sTas +85"С
№ ЕАЭС RU C- US .AM 02. B. 00694/22
Трассовый газоанализатор Spectrex SafEye 300 (Источник;
О
хххх
Д. ИЗГ: ХХ/ХХ
ЗАВ №:
IP57
УРОВЕНЬ НАПРЯЖЕНИЯ: 18-32 V DC
ПОТРЕБЛЕНИЕ ЭНЕРГИИ: 450mA
OP-LIODRAL
EMERSON | SPECTREX
ИЗГ.: EMERSON ELECTRIC | ИЗГОТОВЛЕНО В ИЗРАИЛЕ
XXX
OP-ILuOODRAL
IP67
EMERSON | SPECTREX
ИЗГ : EMERSON ELECTRIC | ИЗГОТОВЛЕНО В ИЗРАИЛЕ
Рисунок 2 - Общий вид табличек блоков приемника и источника с маркировкой
БЛОК :
Д. ИЗГ: хх/хх
СЕРТИФИКАЦИИ:
1Exd IIB +H2T4GbX Ex tb I ПС T135X DbX
-АСГС^Таз +£5°C
РОВЕНЬ НАПРЯЖЕНИЯ: 18-32 V DC ПОТРЕБЛЕНИЕ ЭНЕРГИИ: 250mA
№ ЕАЭС RU C- US .AM 02. B. 00694/22
Газоанализаторы трассовые Spectrex SafEye 300 имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано изготовителем специально для решения задач измерения интегральной концентрации определяемого компонента и обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- формирование выходных аналогового и релейного (в зависимости от модели) сигналов;
- формирование выходного цифрового сигнала (RS485, HART);
- настройку нулевых показаний и чувствительности, задание порогов срабатывания релейного выхода;
- диагностику аппаратной части газоанализаторов и целостности встроенного ПО.
ПО устройств контроля реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;
2) вычисление значений выходных сигналов;
3) сравнение результатов измерений с заданными пороговыми значениями.
Идентификация встроенного ПО, а также конфигурирование и настройка газоанализатора осуществляются с помощью автономного ПО “WinHost Configuration and Diagnostic Software”, установленного на персональном компьютере, интерфейс связи RS485.
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Primary software | Secondary software | |
| Идентификационное наименование ПО | S89921 | S89912 |
| Номер версии (идентификационный номер) ПО 1) | Gb | E |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) 2) | 0xE90D | 0x8125 |
| Алгоритм расчета контрольной суммы | CRC16 | CRC16 |
| 1) Номер версии ПО должен быть не ниже указанного в таблице. 2) Значение контрольной суммы указано только для программного обеспечения указанной в таблице версии. | ||
Таблица 2 - Диапазоны измерений, пределы допускаемой погрешности
| Диапазон показаний интегральной концентрации 1) метана, НКПР^м 2) | Диапазон измерений интегральной концентрации 1) метана, НКПР^м 2) | Пределы допускаемой основной 3) погрешности | |
| абсолютной, НКПР^м | относительной, % | ||
| от 0 до 1 | от 0 до 0,5 включ. св. 0,5 до 1 | ±0,1 - | ±20 |
| от 0 до 2,5 | от 0 до 1,25 включ. св. 1,25 до 2,5 | ±0,25 - | - ±20 |
| 1) Суммарное содержание определяемого компонента вдоль оптического пути (п. 3.4.5 ГОСТ Р 52350.29.4-2011). 2) Значение НКПР в соответствии с ГОСТ 31610.20-1-2020, объемная доля: метан 4,4 %. 3) Нормальные условия измерений: температура окружающей среды (20±5) 0С, относительная влажность от 30 до 80 %, атмосферное давление (101,3±3) кПа. | |||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого времени установления выходного сигнала Т0,9, с | 10 |
| Время прогрева газоанализаторов, не более, мин | 3 |
| Интервал времени непрерывной работы без корректировки выходного сигнала, мес, не менее | 12 |
| Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности | ±1,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,2 * |
| * При условии введения поправки на изменение атмосферного давления от нормальных условий (101,3±3) кПа по формуле С = п. Ж3, i ip где Ci - результат измерений интегральной концентрации определяемого компонента, НКПР^м; ni - показания газоанализатора, НКПР^м; P - значение атмосферного давления при проведении измерений, кПа. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон задания порогов срабатывания сигнализации, интегральная концентрация метана, НКПР^м | от 0,6 до 1,5 |
| Длина трассы (оптического пути), м | от 0,6 до 3,5 |
| Диапазон напряжений питания постоянным током, В | от 18 до 32 |
| Электрический ток, потребляемый газоанализатором при номинальном значении напряжения питания 24 В, мА, не более: - приемник OPS-IL000DRAL - источник излучения OPS-LI0DRAL | 250 450 |
| Габаритные размеры 1), мм, не более приемник OPS-IL000DRAL - высота - ширина - длина источник излучения OPS-LI0DRAL - высота - ширина - длина | 132 132 120 132 132 120 |
| Масса 1), кг, не более - приемник OPS-IL000DRAL - источник излучения OPS-LI0DRAL | 4,0 4,3 |
| По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты по ГОСТ 14254-2015 | IP66/67 |
| Маркировка взрывозащиты 2) | 1Ex d IIB+H2 T4 Gb X Ex tb IIIC T135oC Db X |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч, не менее | 100 000 |
| Наименование характеристики | Значение |
| Условия эксплуатации - диапазон температуры окружающей среды, ОС - диапазон относительной влажности при температуре 35ОС, % (без конденсации влаги) - диапазон атмосферного давления, кПа | от -40 до +85 от 0 до 95 от 80 до 120 |
| 1) Без учета монтажной пластины и кабельных вводов. 2) Г азоанализаторы соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных зонах». Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) | |
на табличку на корпусе газоанализатора методом шелкографии и на титульный лист руководства по эксплуатации типографским методом.
Таблица 5 - Комплектность газоанализаторов трассовых Spectrex SafEye 300
| Наименование | Обозначение | Количество |
| Газоанализаторы трассовые Spectrex SafEye 300 - источник излучения - приемник | OPS-LI0DRAL OPS-IL000DRAL | 1 шт. 1 шт. |
| Комплект для монтажа на стенки воздуховода | - | 1 компл. |
| Комплект для проверки и юстировки | * | |
| Адаптер цифрового интерфейса RS458 | RS485 Harness Kit | * |
| Руководство по эксплуатации | TM794200 | не менее 1 экз. на партию |
| Паспорт | TPA-794200 | 1 шт. |
| * По заказу. | ||
приведены в документе «Газоанализаторы трассовые Spectrex SafEye 300. Руководство по эксплуатации», разделы 5 - 9.
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 № 2315;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52350.29.4-2011 «Взрывоопасные среды. Часть 29-4. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов с открытым оптическим каналом»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Стандарт предприятия на газоанализаторы трассовые Spectrex SafEye 300, изготавливаемые корпорацией «Emerson Electric Co.», США.
