Трансформаторы тока встроенные SB 0, 86564-22

Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 86564-22
Наименование СИ Трансформаторы тока встроенные
Обозначение типа СИ SB 0
Изготовитель "ELEQ b.v.", Германия
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом. Напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Клеммные колодки закрыты крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав. № 05-364375, 05-364376, 05-364377, 05-364379, 05-364380, 05-364381, 05-364382, 05364383, 05-364384, 05-364388, 05-364389, 05-364392, 09033726, 09033728, 09033730, 09033881, 09033882, 09033883, 09033886, 09033887, 09033890.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

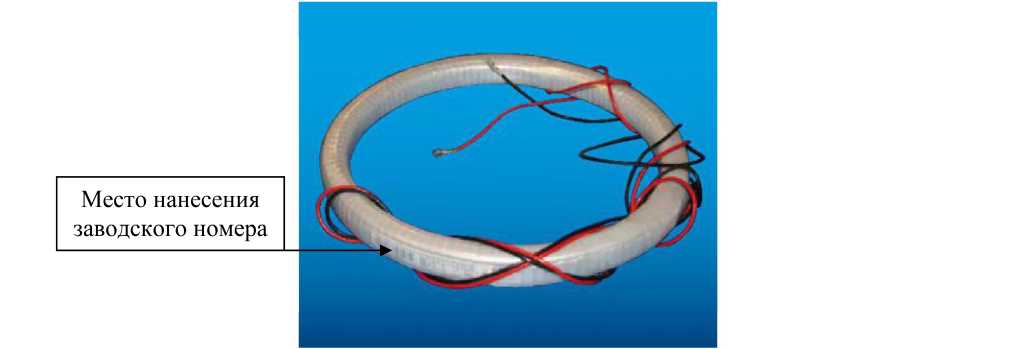

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

с указанием места нанесения заводского номера

Рисунок 1. Общий вид средства измерений

Пломбирование трансформаторов тока не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

05-364375, 05-364376,

05-364377, 05-364379,

05-364380, 05-364381,

05-364382,05-364383, 05-364384,05-364388, 05-364389,05-364392

09033726, 09033728, 09033730

09033881, 09033882,

09033883, 09033886,

09033887, 09033890

Номинальный первичный ток Iihom, А

500

500

200

Номинальный вторичный ток Ином, А

1

1

1

Номинальная частота Гном, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,2S

0,2S

0,2S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

7,5

5

5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока встроенный

SB 0,8

1 шт.

Паспорт

SB 0,8

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

Зарегистрировано поверок 21
Поверителей 2
Актуальность данных 21.11.2024
Номер в ГРСИ РФ:
86564-22
Производитель / заявитель:
"ELEQ b.v.", Германия
Год регистрации:
2022
