| Номер в госреестре | 86565-22 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | QBE |
| Изготовитель | Siemens Switzerland Ltd., Швейцария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления QBE (далее по тексту - датчики) предназначены для непрерывных измерений избыточного давления и преобразования измеренного значения давления в унифицированный аналоговый выходной сигнал силы постоянного тока, установленные на Амурском газоперерабатывающем заводе.
Принцип действия датчиков основан на упругой деформации чувствительного элемента. Измеряемое давление воздействует на мембрану чувствительного элемента, на которую нанесен пьезорезистивный элемент. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивного элемента, которое в электронном модуле усиливается и преобразуется в унифицированный аналоговый выходной сигнал.
Конструктивно датчики состоят из чувствительного элемента и электронного модуля, размещенных в цилиндрическом корпусе, и унифицированной клеммной коробки.
К данному типу относятся датчики давления QBE, модификации QBE9103-P10U с серийными номерами 170704-164-01-0078; 170704-164-01-0081; 170516-106-01-0018; 170704-164-01-0050; 180219-174-01-0016; 190321-276-01-0077, которые нанесены на корпус датчиков методом лазерной гравировки.
Нанесение знака поверки на корпус датчиков не предусмотрено. Пломбирование датчиков не предусмотрено.

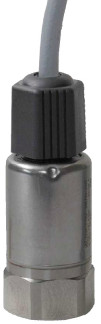

Рисунок 1 - Общий вид датчиков
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (бар) | от -0,1 до 0,9 (от -1 до 9) |
| Пределы допускаемой основной приведенной к диапазону измерений избыточного давления погрешности, % | ±0,3 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений избыточного давления погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, %/10 °С | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 7 до 33 |
| Выходной сигнал в виде силы постоянного тока, мА | от 4 до 20 |
| Нормальные условия измерений: - температура окружающей среды, °С, - относительная влажность, %, не более | от +15 до +25 100 |
| Рабочие условия измерений: - температура окружающей среды, °С, - относительная влажность, %, не более | от -30 до +85 100 |
| Габаритные размеры (диаметрхдлина), мм, не более: | 25x70 |
| Масса, г, не более | 90 |
наносится на титульный лист формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | QBE | 1 шт. |
| Формуляр | - | 1 экз. |
указаны в пункте 2.1.2 раздела 2.1 «Описание средства измерений», приведенного в формуляре
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа».
