Государственный реестр средств измерений

Расходомеры-счетчики электромагнитные РСЦ-2, 86568-22

86568-22
Расходомеры-счетчики электромагнитные РСЦ-2 (далее по тексту - расходомеры) предназначены для измерений объемного расхода и объема невзрывоопасных жидкостей с электропроводностью не менее 200 мкСм/см и последующим преобразованием измеренных значений в импульсный сигнал или сигнал силы постоянного тока.
Карточка СИ
Номер в госреестре 86568-22
Наименование СИ Расходомеры-счетчики электромагнитные
Обозначение типа СИ РСЦ-2
Изготовитель Общество с ограниченной ответственностью «ВТК Прибор» (ООО «ВТК Прибор»), г. Киров
Год регистрации 2022
Срок свидетельства 26.08.2027
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики электромагнитные РСЦ-2 (далее по тексту - расходомеры) предназначены для измерений объемного расхода и объема невзрывоопасных жидкостей с электропроводностью не менее 200 мкСм/см и последующим преобразованием измеренных значений в импульсный сигнал или сигнал силы постоянного тока.

Описание

Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем (далее по тексту - ПП), в ней наводится ЭДС индукции, прямо пропорциональная скорости движения жидкости. Полученный сигнал передается в измерительный блок (далее по тексту - ИБ), где происходит его преобразование в значение объемного расхода, вычисление объема, а также дальнейшее преобразование в сигнал силы постоянного тока.

Конструктивно расходомеры состоят из двух частей: ПП и ИБ, которые могут быть связаны единой механической конструкцией или разделены. ПП состоит из металлической трубы. На внутреннюю поверхность трубы нанесена футеровка, выполненная из непроводящего электрический ток материала. В футеровку установлены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена двухсекционная обмотка возбуждения. ИБ представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения первичного преобразователя, преобразования измеренного значения в аналоговый выходной сигнал силы постоянного тога, дискретный выходной сигнал, работу по протоколу HART, интерфейсам RS-485 (MODBUS, DCON, TERMINAL), проведение диагностики расходомера. В зависимости от заказа ИБ может быть выполнен как с жидкокристаллическим дисплеем, так и без. Расходомеры могут выполняться в модификациях способных измерять реверсивный (обратный) поток.

Условное обозначение расходомеров выглядит следующим образом:

Параметры ПП Параметры изм. блока Длина кабеля

Расшифровка условного обозначения представлена в таблице 1

Таблица 1 - Варианты исполнения расходомера РСЦ-2 (расшифровка обозначения)

Параметры исполнения первичного преобразователя

№ п/п

Параметр

1

Измеряемая жидкость:

А

Агрессивная (техническая кислота, раствор щелочи, рассол, промышленные стоки, другое)

Материал измерительных электродов первичного преобразователя:

■ - никелевый сплав ХН65МВ (Хастеллой C276) - по умолчанию;

■ - тантал - по отдельному заказу;

- титан - по отдельному заказу.

Н

Неагрессивная (вода питьевая, вода теплотехническая, другое) Материал электродов - сталь 12Х18Н10Т (AISI304) - по умолчанию

2

Тип соединения с трубопроводом:

Ф

Фланцевое: Dу 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 400 мм, PN 2,5 МПа/25 bar - стандартное исполнение

(по заказу PN до (не более) 1 МПа/10 bar; 1,6 МПа/16 bar; 4 МПа/40 bar)

С

«Сэндвич»: Dу 20,25,32,40,50 мм PN 2,5 МПа/25 bar

Рд

Дюймовая резьба: Dу 15, 25,32 мм, PN 2,5 МПа/25 bar

Рк

Круглая резьба “sanitary” (для пищевой промышленности): Dу 25, 32, 40, 50, 65, 80 мм, PN 2,5 МПа/25 bar

Рм

Метрическая резьба: Dу 25, 40, 50 мм, PN 16 МПа/160 bar

3

Диаметр условного прохода (в зависимости от исполнения первичного

преобразователя):

Dу 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 400 мм

4

Давление измеряемой среды (в зависимости от исполнения первичного

преобразователя):

PN 2,5 МПа/25 bar; 1 МПа/10 bar; 1,6 МПа/16 bar; 4 МПа/40 bar

5

Применение (только для фланцевого соединения первичного преобразователя):

П0

Стандартное исполнение

П1

Исполнение «Профи» для использования в агрессивной окружающей среде (труба, фланцы, корпус преобразователя из стали 12Х18Н10Т)

6

Наличие заземляющего электрода:

Э2 (по умолчанию)

2 измерительных электрода без заземляющего электрода

Э3 (опция)

2 измерительных электрода и 1 заземляющий электрод (для агрессивной измеряемой среды при установке на полимерные трубопроводы) Dу 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 400 мм

7

Исполнение первичного преобразователя (ПИ):

IP 65 (по умолчанию)

Пыленепроницаемый, защищен от действия струи воды

IP 68 (опция)

Пыленепроницаемый, рассчитан на длительное погружение в воду

Продолжение таблицы 1

Параметры исполнения измерительного блока

8

Тип крепления:

КС

Крепление на стене с DIN рейкой (выносной ИБ)

КПГ

Крепление ИБ на первичном преобразователе горизонтально

КПВ

Крепление ИБ вертикально с возможностью поворота

9

Функциональное исполнение измерительного блока прибора:

Ф03

Без дисплея, без основного и дополнительного счетчика (t окружающей среды от -10 до +50 °С), исп. РСЦ - КПГ и КС

Ф04

Без дисплея, с основным и дополнительным счетчиками (t от -10 до +50 °С)

Ф05

С дисплеем, с основным и дополнительным счетчиками (t от -5 до +50 °С)

10

Предел основной допускаемой относительной погрешности:

ДП05

Допускаемая погрешность 0,5% в диапазоне от Qii3 до Qнаиб

ДП10 (по умолчанию)

Допускаемая погрешность 1% в диапазоне от Qn2 до Qнаиб

ДП20

Допускаемая погрешность 2% в диапазоне от Qn2 до Qнаиб

11

Токовый выход:

Т0

Отсутствует

Т1

От 0 до 5 мА

Т2

От 0 до 20 мА

Т3

От 4 до 20 мА

12

Импульсный выход - вес импульса (л/имп) определяется по таблице:

D

15

20

25

32

40

50

65

80

100

150

200

250

300

400

И0

отсутствует

И1

0,01

0,1

1

10

И2

0,1

1

10

100

ИЗ

1

10

00

1000

И4

1

2

3

4

7

12

18

30

70

120

210

300

450

И5

Программируемая цена импульса

13

Формирование часового архива:

А0

Отсутствует

А1

Задействовано

14

Измерение реверсного потока жидкости:

Р0

Отсутствует

Р1

Задействовано

15

Интерфейс:

Инт0

Интерфейс отсутствует

Инт1

Интерфейс RS-485

Инт2

Интерфейс RS-485, протокол HART (только исполнения Т1, Т2, ТЗ)

16

Напряжение питания измерительного блока:

12

+12В (по умолчанию)

24

+24В

Продолжение таблицы 1

17

Исполнение блока питания:

Бп0

Блоком питания не комплектуется

Бп1

Блок питания с подключением в розетку (стандартное исполнение)

Бп2

Блок питания с монтажом на DIN-рейку

18

Степень защиты измерительного блока:

IP 65 (по умолчанию)

Пыленепроницаемый, защищен от действия струи воды

IP 68 (опция)

Пыленепроницаемый, рассчитан на длительное погружение в воду (только для исполнений Ф03-КПГ)

19

L

Длина кабеля в метрах

П р и м е ч а н и е - Если значение характеристики - «отсутствует», то в обозначении его допускается не приводить.

Общий вид расходомеров приведен на рисунке 1. Общий вид ПП и ИБ приведен на рисунках 2-3.

Заводские номера, состоящие из арабских цифр, наносятся на наклейку наклеенную на первичный преобразователь и измерительный блок, типографским методом и имеют разные идентификационные данные (при монтаже в едином корпусе расходомеры имеют единый заводской номер) в соответствии с рисунком 4.

Знак поверки расходомеров наносится на свидетельство о поверке в соответствии с действующим Порядком проведения поверки, а также в паспорт средства измерений.

Пломбирование расходомеров осуществляется ресурсоснабжающей организацией после приема расходомера в эксплуатацию посредством проволоки, проведенной через специальные отверстия на корпусе и свинцовой (пластмассовой) пломбы. Места пломбирования расходомеров представлены на рисунке 5.

А

Б

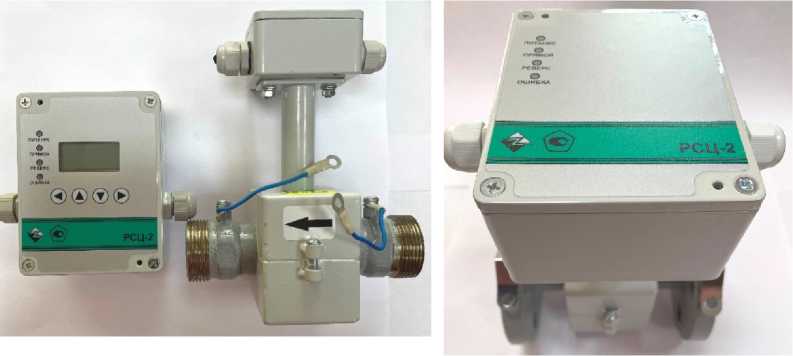

Рисунок 1 - Общий вид расходомеров:

А - КС (Ф05); Б - КПГ (Ф03/Ф04); В - КПВ (Ф05)

В

А

Б

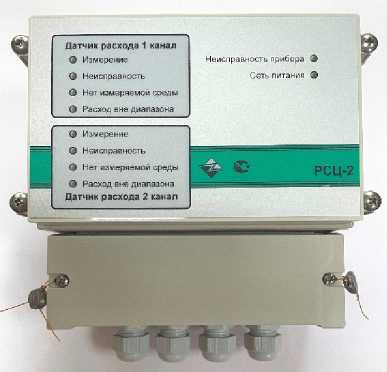

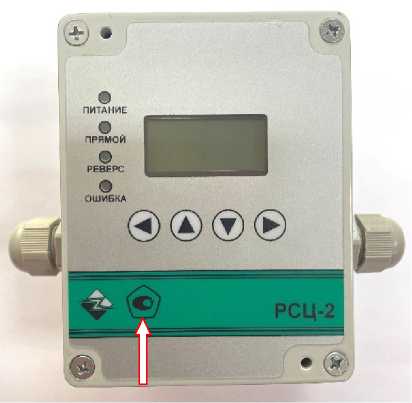

Рисунок 2 - Общий вид измерительных блоков и место нанесение знака утверждения типа: А - для Ф05; Б - для Ф03/Ф04

А                                   Б

В

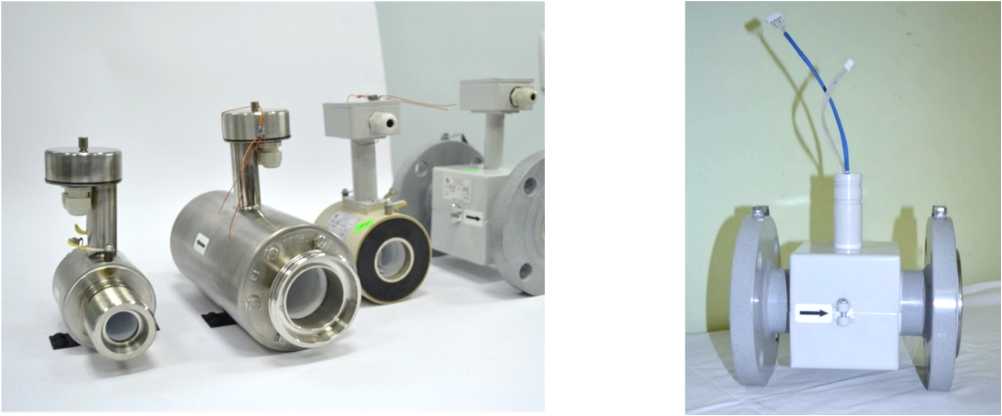

Рисунок 3 - Общий вид первичных преобразователей (исполнения Рм, Рк, С, Ф): А - для КС; Б - для КПВ; В - для КПГ

А

Б

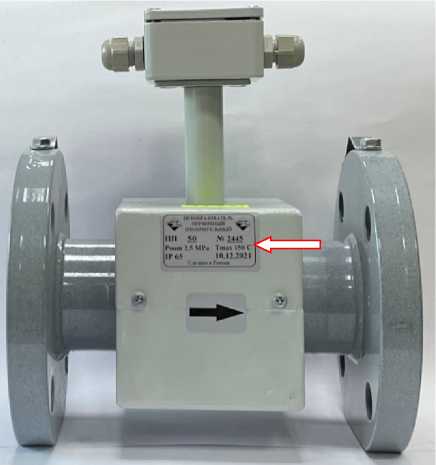

Рисунок 4 - Место нанесения заводского номера: А - ИБ; Б - ПП

Б

Рисунок 5 - Места пломбирования расходомеров-счетчиков электромагнитных РСЦ-2: А - для измерительного блока; Б - для первичного преобразователя

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) расходомеров установлено в ИБ и предназначено для обработки измерительной информации от ПП, индикации результатов измерений объемного расхода и объема жидкостей, скорости потока, токового выходного сигнала, на жидкокристаллическом дисплее (для ИБ с дисплеем), формирования параметров выходных сигналов, настройки расходомеров, проведение диагностики расходомера, а также ведения архива измеренных значений. ПО является встроенным программным обеспечением. Для контроля работы расходомера в ИБ сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен системой паролей и пломбами, ограничивающими доступ. Метрологические характеристики занормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RSC-2-LCD 091121.hex

Номер версии (идентификационный номер) ПО

не ниже v.09.11.21

Цифровой идентификатор ПО

29DE3DB

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Уровень защиты ПО и измерительной информации от преднамеренных и

непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и основные технические характеристики расходомеров приведены в таблицах 3-5.

Таблица 3 - Метрологические характеристики. Относительные погрешности измерений объемных расходов_________________________________________________________________

Наименование характеристики

Значение

Обозначение в исполнении

ДП05

ДП10

ДП20

Диаметр условного прохода (Dy), мм

от 15 до 400

Диапазоны измерений объемного расхода

В соответствии с таблицей 4

Пределы      допускаемой      относительной

погрешности измерений объемного расхода, %, в диапазоне расходов1)2)3):

- от Qmin до Рп1 вклЮЧ.

- св. Qiii до Qn2 включ.

- св. Qn2ДO Q||3 включ.

- св. Qn3 до Qmax

±4,0 ±2,0

±1,0 ±0,5

±4,0

±2,0

±1,0

±1,0

±5,0

±4,0

±2,0

±2,0

1) Qmin - минимальный расход, м3/ч

2) Qn- переходный расход, м3/ч

3) Qmax- максимальный расход, м3/ч

Таблица 4 - Метрологические характеристики. Диапазоны измерений объемного расхода жидкости

Dy, мм

Qmin, м3/ч

Q^, м3/ч

Qn2, м3/ч

Qn3, м3/ч

Qmax, м3/ч

15

0,0064

0,026

0,064

0,64

6,40

20

0,0113

0,045

0,113

1,13

11,30

25

0,0176

0,070

0,176

1,76

17,60

32

0,0290

0,116

0,290

2,90

29,00

40

0,0450

0,180

0,450

4,50

45,00

50

0,0710

0,284

0,710

7,10

71,00

65

0,1180

0,472

1,180

11,80

118,00

80

0,1810

0,724

1,810

18,10

181,00

100

0,2840

1,136

2,840

28,40

284,00

Окончание таблицы 4

Dy, мм

Qmin, М3/Ч

Qh1, м3/ч

Qn2, м3/ч

Qn3, м3/ч

Qmax, М3/Ч

150

0,6360

2,544

6,360

63,60

636,00

200

1,1300

4,520

11,300

113,00

1130,00

250

1,7680

7,072

17,680

176,80

1768,00

300

2,5440

10,180

25,440

254,40

2544,00

400

4,5240

18,100

45,240

452,40

4524,00

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Максимальное рабочее давление, МПа1)

2,5; 4,0; 16,0

Температура измеряемой среды, °С

от -10 до +150

Напряжение питания от сети постоянного тока, В1)

от 12 до 14; от 22 до 26

Выходной сигнал силы постоянного тока, мА1)

0(4)-5(20)

Габаритные размеры измерительного блока, мм, не более: - длина - ширина - высота

150

250

200

Габаритные размеры первичного преобразователя, мм, не более: - длина - ширина - высота

620

620

770

Масса, кг, не более:

-первичного преобразователя

-измерительного блока

205

1,5

Рабочие условия измерений для:

Измерительного блока с дисплеем

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность окружающего воздуха, %, не более Измерительного блока без дисплея

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность окружающего воздуха, %, не более

от -5 до +50 от 84 до 106,7 80

от -10 до +50 от 84 до 106,7 95

Рабочие условия измерений для первичного преобразователя

- температура окружающего воздуха, °С

- атмосферное давление, кПа

- относительная влажность окружающего воздуха, %, не более

от -40 до +50 от 84 до 106,7 95

Средний срок службы, лет, не более

15

Средняя наработка на отказ, ч, не менее

100000

Степень защиты IP по ГОСТ 14254-20151)

IP65; IP68

1)- в зависимости от заказа

Знак утверждения типа

наносится лицевую панель измерительного блока, как представлено на рисунке 5, типографским способом, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность расходомеров

Наименование

Обозначение

Количество

Первичный преобразователь1)

ПП

1 или 2 шт.

Блок измерительный1)

ИБ

1 шт.

Кабель1)

-

1 шт.

Блок питания1)

БП

1 шт.

Руководство по эксплуатации

РСЦ-2 000 002 ПС

1 экз.

Паспорт

РСЦ-2 000 002 РЭ

1 экз.

1)- в зависимости от заказа

Сведения о методах измерений

приведены в разделе 1 «Описание и работа изделия» документа РСЦ-2 000 002 РЭ «Расходомеры-счетчики электромагнитные РСЦ-2. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ТУ 26.51.52-012-06553935-2021 «Расходомеры-счетчики электромагнитные РСЦ-2. Технические условия».

Зарегистрировано поверок 1457
Поверителей 1
Актуальность данных 21.11.2024
86568-22
Номер в ГРСИ РФ:
86568-22
Производитель / заявитель:
Общество с ограниченной ответственностью «ВТК Прибор» (ООО «ВТК Прибор»), г. Киров
Год регистрации:
2022
Cрок действия реестра:
26.08.2027
Похожие СИ
84382-22
84382-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью «Райвола» (ОО
Срок действия реестра: 14.01.2027
84547-22
84547-22
2022
Endress+ Hauser Flowtec AG, Швейцария; производственные площадки: Endress+ Hauser Flowtec AG, Швейцария; Endress+ Hauser Flowtec AG, Франция; Endress+ Hauser Flowtec (China) Co Ltd., Китай
Срок действия реестра: 31.01.2027
84820-22
84820-22
2022
ООО "ВОГЕЗЭНЕРГО", Республика Беларусь
Срок действия реестра: 02.08.2026
84826-22
84826-22
2022
Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва
Срок действия реестра: 03.03.2027
84862-22
84862-22
2022
Walsn Measurement and Control Technology (Hebei) Co.,Ltd., Китай
Срок действия реестра: 11.03.2027
85097-22
85097-22
2022
Общество с ограниченной ответственностью "ИРЗ ТЭК" (ООО "ИРЗ ТЭК"), г. Ижевск
Срок действия реестра: 04.04.2027
84959-22
84959-22
2022
Fluid Components International LLC (FCI), США
Срок действия реестра: 25.03.2027
85267-22
85267-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург
Срок действия реестра: 12.04.2027
85146-22
85146-22
2022
"Micro Motion Inc.", США; производственные площадки "Emerson SRL", Румыния; "Emerson Process Management Flow Technologies Co., Ltd.", Китай; "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика; Акционерное общество &q
Срок действия реестра: 06.04.2027
85224-22
85224-22
2022
"ENVEA Process GmbH", Германия
Срок действия реестра: 08.04.2027
