| Номер в госреестре | 86571-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ-35Б-IУ1 |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1995г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ-35Б-1У1 (далее - трансформаторы тока) предназначены для питания цепей измерительных приборов (при измерении тока силы тока, учете энергии), схем релейных защит и автоматики в сетях с напряжением 35 кВ.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Корпус трансформатора тока снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам тока данного типа относятся трансформаторы тока с зав №№ 33997, 33996, 34000, 34017, 33999, 33998.

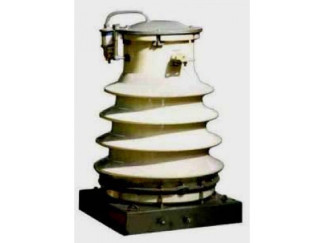

Общий вид трансформатора тока представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

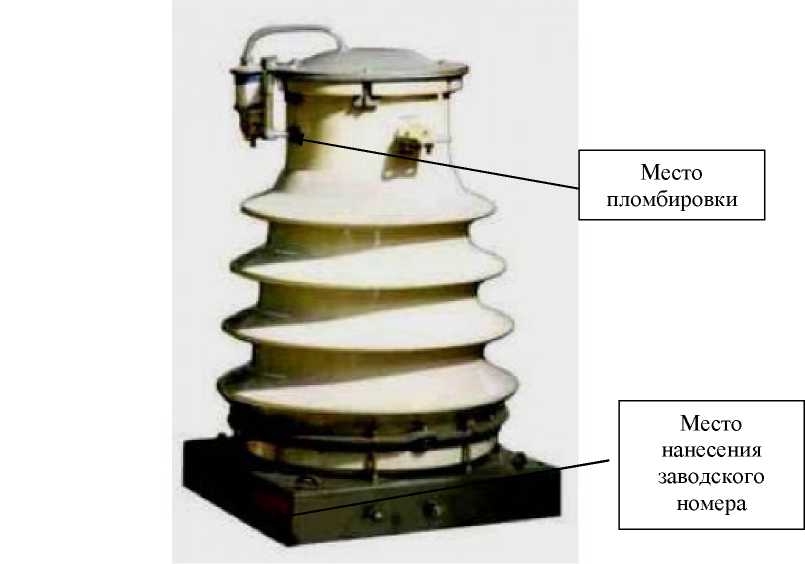

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера.
Таблица 1 - Метрологические характеристики ТФЗМ-35Б-ГУ1
| Наименование характеристики | Значение |
| Заводской номер | 33997, 33996, 34000, 34017, 33999, 33998 |
| Г од выпуска | 1995 |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота, Г ц | 50 |
| Номинальный первичный ток, А: | 1000 |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка при cos ф=0,8, В^А | 30 |
Таблица 2 - Основные технические характеристики ТФЗМ-35Б-1У1
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C | от -45 до +40 |
на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ-35Б-ГУ1 | 6 шт. |
| Трансформатор тока ТФЗМ-35Б-ГУ1. Паспорт | - | 6 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ).Трансформаторы тока. Методика поверки.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
