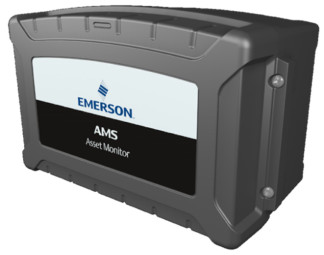

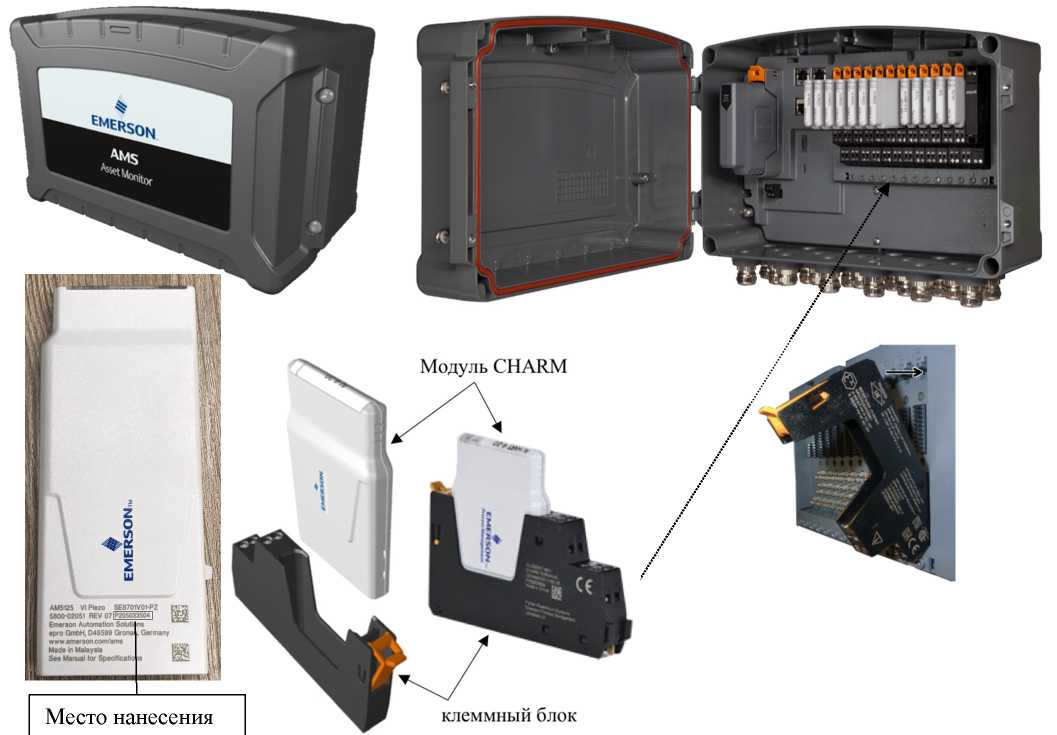

Комплексы измерительные для контроля состояния оборудования AMS Asset Monitor, 86576-22

Таблица 1- Идентификационные данные внешнего прог

раммного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«AMS Asset Monitor Web Interface»

Номер версии (идентификационный номер) ПО

не ниже 2.0.0

Цифровой идентификатор программного обеспечения

-

Наименование характеристики

Значение

Одноканальный измерительный модуль VI Piezo CHARM для подключения двухпроводного пьезоэлектрического датчика, артикул AM 5125

Диапазон измерений напряжения постоянного тока, В

±24

Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока в рабочем диапазоне температур, %

±2

Диапазон измерений СКЗ напряжения переменного тока, В

от 0,01 до 10

Диапазоны рабочих частот, Г ц

от 1 до 600 от 5 до 1000 от 10 до 3000 от 10 до 5000 от 10 до 20000

Диапазоны значений коэффициента преобразования: - виброускорения, мВ/(м^с’2)

- виброскорости, мВ/(мм^с-1)

от 0,1 до 1000 от 1 до 10000

Диапазон измерений СКЗ виброускорения при коэффициенте преобразования 10 мВ/(м^с’2), м/с2 (g)

от 0,1 до 1000 (от 0,01 до 100)

Диапазон измерений СКЗ виброскорости при коэффициенте преобразования 10 мВ/(м^с’2), мм/с

от 0,1 до 1000

Диапазон измерений СКЗ виброскорости при коэффициенте преобразования 4 мВ/(мм^с-1), мм/с

от 0,1 до 2500

Пределы допускаемой относительной погрешности измерений напряжения переменного тока, виброускорения и виброскорости в диапазоне частот от 2,5-Fb до 0,75Тв в рабочем диапазоне температур, %

±2

Спад амплитудно-частотной характеристики на граничных частотах, дБ

-3

Одноканальный измерительный модуль VI Voltage CHARM для подключения входных сигналов напряжения в диапазоне ±24 В, артикул AM 5620

Диапазон измерений напряжения постоянного тока, В

±24

Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока в рабочем диапазоне температур, %

±2

Диапазон измерений СКЗ напряжения переменного тока, В

от 0,01 до 10

Диапазоны рабочих частот, Г ц

от 1 до 600 от 2 до 1000 от 5 до 1000 от 10 до 1000 от 10 до 3000

Наименование характеристики

Значение

Диапазоны значений коэффициента преобразования:

- для измерений виброскорости, мВ/(мм^с’1)

- для измерений виброперемещения и линейного перемещения

(смещения), мВ/мкм

от 1 до 10000

от 1 до 10000

Диапазоны измерений виброскорости при коэффициенте преобразования 4 мВ/(мм^с’1), мм/с

от 0,1 до 2500

Диапазоны измерений виброперемещения при коэффициенте преобразования 8 мВ/мкм, мкм

от 0,1 до 1250

Пределы допускаемой относительной погрешности измерений напряжения переменного тока, виброскорости и виброперемещения в диапазоне частот от 2,5-Fb до 0,75Тв в рабочем диапазоне температур, %

±2

Спад амплитудно-частотной характеристики на граничных частотах, дБ

-3

Одноканальный измерительный модуль VI Tach CHARM для подключения токовихревых датчиков, индуктивных, магнитных (MPU) и датчиков на эффекте Холла, артикул AM 5312

Диапазон измерений частоты вращения, об/мин

от 5 до 240000

Диапазон показаний частоты вращения, об/мин

от 1 до 1000000

Диапазон измерений частоты, Гц

от 0,01667 до 16666

Пределы допускаемой абсолютной погрешности измерений частоты вращения в рабочем диапазоне температур, об/мин

±(0,5+N(3)^0,001)

Диапазон измерений напряжения постоянного тока, В

±24

Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока в рабочем диапазоне температур, %

±2

Одноканальный измерительный модуль AI CHARM, от 4 до 20 мА, HART, артикулы:

KL3021X1-BA1 \ RKL3021X1-BA1

Диапазон измерений силы постоянного тока, мА

от 0 до 20

от 4 до 20

Пределы допускаемой приведенной погрешности измерений силы постоянного тока, %:

- в диапазоне температур от -40 до 0 °C включ.

- в диапазоне температур св. 0 до +55 °C включ.

- в диапазоне температур св. +60 до +70 °C

±0,25 ±0,1 ±0,25

Одноканальный измерительный модуль AO CHARM, от 4 до 20 мА, HART, артикулы:

KL3022X1-BA1 \ RKL3022X1-BA1

Диапазон измерений выходного сигнала силы постоянного тока, мА

от 0 до 20

от 4 до 20

Пределы допускаемой приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, %: - в диапазоне температур от -40 до 0 °C включ.

- в диапазоне температур св. 0 до +60 °C включ.

- в диапазоне температур св. +60 до +70 °C

±0,5 ±0,25 ±0,5

Наименование характеристики

Значение

Одноканальный измерительный модуль AI CHARM от 0 до 2000 Ом (для подключения ТС и резистивных источников), артикулы: KL3031X1-BA1 / RKL3031X1-BA1

Диапазон измерений входного сигнала, Ом

от 0 до 2000

Пределы допускаемой основной абсолютной и дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур от -40 до +70 °C:

см. таблицу 3

Одноканальный измерительный модуль изолированного аналогового ввода AI CHARM

от - iw до тгии мо (для термопар и сигналов напряжения посгоянного компенсатором холодного спая, артикулы: KL3032X1-BA1 / RK

тока) со встроенным L3032X1-BA1

Диапазон измерений входного сигнала, мВ

от -100 до +100

Пределы допускаемой основной абсолютной и дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от -40 до +70 °C:

см. таблицу 4

Примечания:

(1) - Бы, Fв — нижний и верхний пределы диапазонов рабочих частот;

(2) - погрешность приведена к верхнему пределу диапазона измерений;

(3) - N - измеренное значение частоты вращения, об/мин.

Тип НСХ(1), входные сигналы

Диапазон измерений, °C или Ом

Пределы допускаемой основной абсолютной погрешности, °C или Ом

Пределы допускаемой дополнительной погрешности, °C или Ом/ 1°C

Разрешение, °C или Ом

Pt100

от -200 до +850 °С

±0,25 °С

±0,02 °C

0,02 °C

Pt200

от -200 до +850 °С

±0,25 °С

±0,02 °C

0,02 °C

Pt500

от -200 до +850 °С

±0,25 °С

±0,02 °C

0,02 °C

Pt1000

от -200 до +260 °С

±0,25 °С

±0,02 °C

0,01 °C

Ni120

от -60 до +180 °С

±0,15 °С

±0,01 °C

0,01 °C

Ni100

от -60 до +180 °С

±0,2 °С

±0,01 °C

0,01 °C

Ni200

от -60 до +180 °С

±0,2 °С

±0,01 °C

0,01 °C

Ni500

от -60 до +180 °С

±0,2 °С

±0,01 °C

0,01 °C

Ni1000

от -60 до +140 °С

±0,2 °С

±0,01 °C

0,01 °C

Cu10

от -180 до +200 °С

±1,0 °С

±0,02 °C

0,01 °C

Электрическое сопротивление постоянного тока

от 0 до 2000 Ом

±0,25 Ом

±0,03 Ом

0,031 Ом

Примечания:

(1) Типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009

Тип НСХ(1), входные сигналы

Диапазон измерений, °C или мВ

Пределы допускаемой основной абсолютной погрешности, °C или мВ (2)

Пределы допускаемой дополнительной погрешности, °C или мВ/ 1°C

Разрешение, °C или мВ

В

от +250 до +1820 °C

±0,8 °C

±0,06 °C

0,024 °C

E

от -200 до +1000 °C

±0,4 °C

±0,03 °C

0,018 °C

J

от -210 до +1200 °C

±0,6 °C

±0,04 °C

0,022 °C

K

от -200 до +1372 °C

±0,4 °C

±0,03 °C

0,025 °C

N

от -200 до +1300 °C

±0,6 °C

±0,04 °C

0,024 °C

R

от -50 до +1768 °C

±0,8 °C

±0,05 °C

0,028 °C

S

от -50 до +1768 °C

±0,8 °C

±0,05 °C

0,028 °C

T

от -200 до +400 °C

±0,5 °C

±0,02 °C

0,01 °C

Электрическое

от -20 до +20 мВ

±0,01 мВ

±0,0005 мВ

0,0006 мВ

напряжение

от -50 до +50 мВ

±0,02 мВ

±0,001 мВ

0,0015 мВ

постоянного тока

от -100 до +100 мВ

±0,025 мВ

±0,002 мВ

0,0031 мВ

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

24

Габаритные размеры средства измерений, мм, не более

- высота

250

- ширина

390

- глубина

200

Масса, кг, не более(1)

8

Нормальные условия измерений:

- температура окружающего воздуха, °С

20±5

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Рабочие условия измерений:

- температура окружающей среды, °С

от -20 до +55

- относительная влажность (2), %

от 5 до 95

Средний срок службы, лет, не менее

15

Наименование характеристики

Значение

Маркировка взрывозащиты:

- комплекс AMS Asset Monitor и контроллер (артикул AM 5820-IM)

- характеристические модули электронной кроссировки CHARM, артикулы:

- AM 5730 (Power Module CHARM), AM 5125

(VI Piezo CHARM), AM 5620 (VI Voltage CHARM), AM 5312

(VI Tach CHARM)

- KL3031X1-BA1 \ RKL3031X1-BA1, KL3032X1-BA1 \ RKL3032X1-BA1, KL3021X1-BA1 \ RKL3021X1-BA1, KL3022X1-BA1 \ RKL3022X1-BA1

2Ex e nA nC [ic] IIC T4 Gc X Ex tb [ic] IIIC T75 °C Db;

Ex e IIC Gc U

Ex e [ic] IIC Gc U, Ex nA [nL] IIC Gc U

Примечание:

(1) - без упаковки, с блоком питания +24 В пост. тока и другими устанавливаемыми компонентами;

(2) - относительная влажность без конденсации.

Наименование

Обозначение

Количество

Комплекс измерительный для контроля состояния оборудования

AMS Asset Monitor

1 шт.

Лицензия на программное обеспечение

-

1 шт.

Руководство по эксплуатации

MHM-97924-PBF

1 экз.
