| Номер в госреестре | 86578-22 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ТЕКОН-30 |
| Изготовитель | Акционерное общество "ТеконГруп" (АО "ТеконГруп"), г. Москва; Акционерное общество "Научно-производственный комплекс "ВИП" (АО "НПК ВИП"), г. Екатеринбург. |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ТЕКОН-30 (далее - датчики) предназначены для непрерывных измерений и преобразований измеряемой величины - давления избыточного, абсолютного, разности давлений, избыточного давления-разрежения, давления-разрежения нейтральных и агрессивных газообразных и жидких сред, в цифровой сигнал на базе одноточечного интерфейса цифровой связи IO-Link.
Конструктивно датчик состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Принцип действия датчиков основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство.
Датчики давления ТЕКОН-30 выпускаются в 38 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, пределами допускаемой основной погрешности, габаритными размерами и массой, и в двух конструктивных исполнениях: штуцерном и фланцевом.
Датчики имеют четыре диапазона перестройки: 1:1 (К = 1); 1:1,6 (К = 1,6); 1:2,5 (К = 2,5); 1:4 (К = 4).
Корпус датчиков изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Степень защиты оболочки от проникновения пыли и воды IP65 по ГОСТ 14254-2015.
По устойчивости к механическим воздействиям датчики являются виброустойчивыми и соответствуют группе G2 по ГОСТ Р 52931-2008.
Каждый экземпляр датчика имеет заводской номер. Заводской номер датчика располагается на боковой панели. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Знак поверки наносится в паспорт.
Пломбирование датчиков не предусмотрено. Конструкция обеспечивает ограничение доступа к частям датчика, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид датчиков, место нанесения заводского номера и знака утверждения типа
представлены на рисунках 1-2.

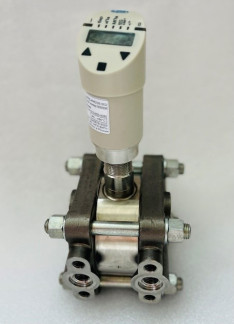

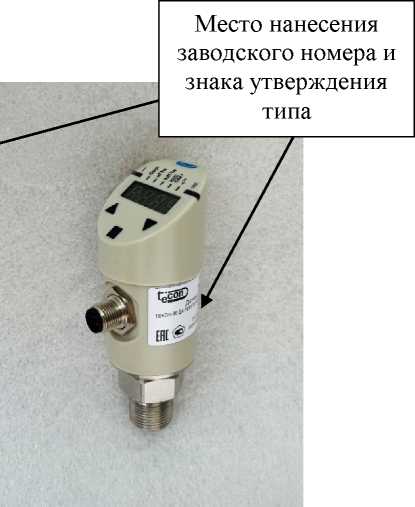

Рисунок 1 - Общий вид датчиков Рисунок 2 - Общий вид датчиков
фланцевого конструктивного исполнения, штуцерного конструктивного исполнения, место нанесения заводского номера место нанесения заводского номера
и знака утверждения типа и знака утверждения типа
Датчики оснащены встроенным метрологически значимым программным обеспечением (далее - ПО), позволяющим осуществлять передачу данных с датчика на внешние устройства.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние ПО датчиков учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | tecon.hex |
| Номер версии (идентификационный номер) программного обеспечения | Не ниже 1.0 |
| Цифровой идентификатор программного обеспечения | - |
Конструкция датчика исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 - Ряд верхних пределов измерений (ВПИ) датчиков
| Вид измеряемого давления | Модификация датчика | Верхний предел измерений давления с учетом коэффициентов перестройки* | ||||
| К=1 | К=1,6 | К=2,5 | К=4 | |||
| Абсолютное | 1023 | 25 кПа | 16 кПа | 10 кПа | 6,0 кПа | |
| 1042 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | ||
| 1040 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | ||
| 1043 | 400 кПа | 250 кПа | 160 кПа | 100 кПа | ||
| 1041 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | ||
| 1051 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 630 кПа | ||
| 2050 | 6 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | ||
| 1061 | 16 МПа | 10 МПа | 6,3 МПа | 4,0 МПа | ||
| Избыточное | 1112 | 4 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа | |
| 1120 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | ||
| 1130 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | ||
| 1142 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | ||
| 1140 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | ||
| 1143 | 400 кПа | 250 кПа | 160 кПа | 100 кПа | ||
| 1141 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | ||
| 1151 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 630 кПа | ||
| 2150 | 6 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | ||
| 1161 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | ||
| 2160 | 60 МПа | 40 МПа | 25 МПа | 16 МПа | ||
| Избыточное давление-разрежение | 1334 | Разрежение: Избыточное: | -0,5 кПа 0,5 кПа | -0,315 кПа 0,315 кПа | -0,2 кПа 0,2 кПа | -0,125 кПа 0,125 кПа |
| 1333 | Разрежение: Избыточное: | -2,5 кПа 2,5 кПа | -1,25 кПа 1,25 кПа | -0,8 кПа 0,8 кПа | -0,5 кПа 0,5 кПа | |
| 1332 | Разрежение: Избыточное: | -8,0 кПа 8,0 кПа | -5,0 кПа 5,0 кПа | -3,0 кПа 3,0 кПа | -2,0 кПа 2,0 кПа | |
| 1330 | Разрежение: Избыточное: | -20 кПа 20 кПа | -12,5 кПа 12,5 кПа | -8,0 кПа 8,0 кПа | -5,0 кПа 5,0 кПа | |
| 1331 | Разрежение: Избыточное: | -100 кПа 100 кПа | -60 кПа 60 кПа | -31,5 кПа 31,5 кПа | -20 кПа 20 кПа | |
| 1353 | Разрежение: Избыточное: | -100 кПа 500 кПа | -60 кПа 300 кПа | -31,5 кПа 150 кПа | -20 кПа 60 кПа | |
| 1351 | Разрежение: Избыточное: | -100 кПа 2,4 МПа | -60 кПа 1,5 МПа | -31,5 кПа 900 кПа | -25 кПа 530 кПа | |
| Вид измеряемого давления | Модификация датчика | Верхний предел измерений давления с учетом коэффициентов перестройки* | |||
| К=1 | К=1,6 | К=2,5 | К=4 | ||
| Давление разрежение | 1232 | 1,6 кПа | 1,0 кПа | 0,63 кПа | 0,4 кПа |
| 1231 | 6,0 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | |
| 1230 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| 1240 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | |
| Разности давлений | 1410 | 1,6 кПа | 1,0 кПа | 0,63 кПа | 0,4 кПа |
| 1420 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | |
| 1430 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| 1440 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | |
| 1450 | 1,6 МПа | 1,0 МПа | 630 кПа | 400 кПа | |
| 2450 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 630 кПа | |
| 2460 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 1460 | 16 МПа | 10 МПа | 6,3 МПа | 4,0 МПа | |
* Допускается указывать ВПИ датчиков в других единицах давления, допущенных к применению в Российской Федерации. ВПИ датчиков, поставляемых на экспорт, могут быть выражены в единицах величин, предусмотренных договором (контрактом), заключенным с заказчиком
Таблица 3 - Пределы допускаемой основной приведенной погрешности датчиков
| Код пределов допускаемой основной приведенной погрешности | Пределы допускаемой основной приведенной к ВПИ погрешности у, % | Вариация выходного сигнала, в долях от пределов допускаемой основной погрешности | Модификация датчика | |||
| К=1 | К=1,6 | К=2,5 | К=4 | |||
| 010 | ±0,1 | ±0,1 | ±0,15 | ±0,25 | 1,0 | Все, кроме 1023, 1112, 1120, 1232, 1334, 1333 |
| 020 | ±0,2 | ±0,2 | ±0,2 | ±0,3 | 1,0 | Все, кроме 1112, 1232, 1334, 1333 |
| 050 | ±0,5 | ±0,5 | ±0,5 | ±0,8 | 1,0 | Все модификации |
Таблица 4 - Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха, на каждые 10 °С
| Код пределов допускаемой основной приведенной погрешности | Верхний предел измерений давления | Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной изменением температуры окружающего воздуха, на каждые 10 °С, % |
| 010 | До 10 кПа включ. | ± (0,04+0,12-К) |
| Св.10 кПа до 40 кПа включ. | ±(0,04+0,08-К) | |
| Более 40 кПа | ±(0,03+0,05-К) | |
| 020 | До 10 кПа включ. | ± (0,04+0,12-К) |
| Св.10 кПа до 40 кПа включ. | ± (0,04+0,08-К) | |
| Более 40 кПа | ± (0,03+0,05-К) | |
| 050 | До 10 кПа включ. | ± (0,08+0,15 •К) |
| Св.10 кПа до 40 кПа включ. | ± (0,05+0,15 •К) | |
| Более 40 кПа | ± (0,05+0,10<К) | |
| К - коэффициент перестройки | ||
Таблица 5- Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение питания постоянного тока, В | 24±0,5 |
| Потребляемая мощность, Вт, не более | 1,3 |
| Габаритные размеры мм, не более - высота | 250 |
| - длина | 195 |
| - ширина | 116 |
| Масса, кг, не более | 11 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 40 до + 85 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 150 000 |
наносится на наклейку (шильдик) на корпусе датчика и (или) на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | ТЕКОН-30 | 1 шт. |
| Руководство по эксплуатации | БНРД.406239.001РЭ | 1 экз.* |
| Методика поверки | - | |
| Паспорт | БНРД.406239.001ПС | 1 экз. |
* на партию100 датчиков или по требованию
приведены в пункте 1.3.2 руководства по эксплуатации БНРД.4О6239.ОО1РЭ.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схем для средств измерений разности давлений до 1405 Па»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1 -107 Па»;
ТУ 26.51.52-009-54897848-2021 (БНРД.406239.001ТУ) Датчики давления ТЕКОН-30.
Технические условия.
