| Номер в госреестре | 86580-22 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | QAZ |
| Изготовитель | Siemens Switzerland Ltd., Швейцария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры QAZ (далее - датчики) предназначены для контроля и ограничения температуры среды, в частности для получения информации о температуре всасываемого газа, а также для контроля за перегревом установленные в холодильной установке на Амурском ГПЗ
Принцип действия датчиков основан на зависимости электрического сопротивления материала никелевого чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.
Конструктивно датчики состоят из металлической оболочки из нержавеющей стали с минеральной изоляцией, внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент имеет выводы для крепления соединительных проводов, образующих единую конструкцию, и имеет зависимость электрического сопротивления от температуры.
Схема соединения внутренних проводников ТС с ЧЭ - 2-х проводная.
К данному типу средства измерений относятся датчики температуры QAZ с серийными номерами 1-50-54PTT8506; 1-50-54TT8556; 2-50-54PTT8506; 2-50-54TT8556;
3-50-54PTT8506; 3-50-54TT8556.

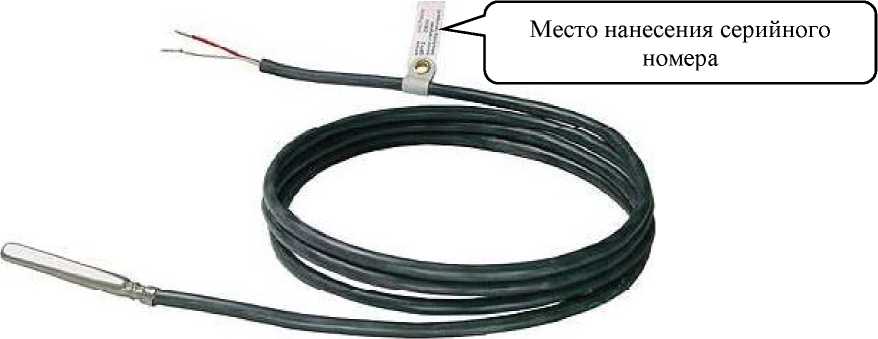

Серийные номера в виде буквенно-цифрового обозначения нанесены этикетку датчиков типографским методом, прикрепленной на кабель датчика.
Нанесение знака поверки на датчик и пломбирование датчиков не предусмотрено.

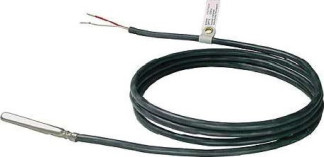

Рисунок 1 - Общий вид датчиков
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,4 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение сопротивления при 0 °C (Ro), Ом: | 1000 |
| Рабочие условия измерений: - температура окружающей среды, °С, - относительная влажность, % | от -50 до +80 от 10 до 100 |
| Габаритные размеры чувствительного элемента (диаметрхдлина), мм, не более | 10x74 |
| Масса, г, не более | 75 |
наносится на титульный лист руководства по эксплуатации типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры | QAZ | 1 ед. |
| Руководство по эксплуатации | - | 1 экз. |
Приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
