| Номер в госреестре | 86582-22 |
| Наименование СИ | Машина для испытаний на сжатие и изгиб |
| Обозначение типа СИ | TONIPRAX |
| Изготовитель | Toni Technik Baustoffprufsysteme GmbH, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина для испытаний на сжатие и изгиб TONIPRAX (далее - машина) предназначена для измерений силы при испытаниях образцов из различных материалов на сжатие и изгиб.
Принцип действия машины заключается в измерении силы, прикладываемой к испытываемому образцу, при сжатии и изгибе. Испытываемый образец устанавливают между подвижной и неподвижной траверсой и задают нагрузку. Сила, прикладываемая к образцу, преобразуется в электрический сигнал, который передается в электронный блок управления.
Основными компонентами машины являются измерительная установка, состоящая из силовых рам с неподвижной и подвижной траверсами, гидравлическая система, силоизмерительная система, электронный блок управления.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи результатов измерений.
Машина имеет две силовые рамы модификаций 1543 и 1544, которые отличаются диапазоном измерений силы.
К машине данного типа относится машина для испытаний на сжатие и изгиб TONIPRAX, зав. № 825.
Заводской номер машины в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе машины.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машины испытательной на сжатие и изгиб TONIPRAX представлен на рисунке

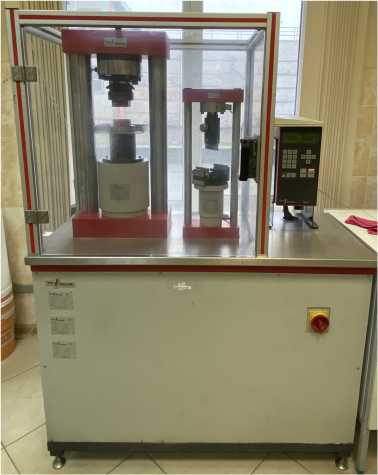

Рисунок 1 - Общий вид машины испытательной на сжатие и изгиб TONIPRAX
В процессе эксплуатации машина не предусматривает внешних механических или электронных регулировок. Пломбирование измерителей не производится.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация | |
| 1543 | 1544 | |
| Диапазон измерений силы, кН | от 3,0 до 300,0 | от 0,1 до 9,999 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Рабочий диапазон температур, °С Относительная влажность воздуха, % | от +15 до +25 не более 80 |
| Напряжение питания переменного тока, В | 230+14-2з /400+24-40 |
| Наименование характеристики | Значение |
| Частота питающего напряжения, Гц | 50±1 |
| Габаритные размеры (Д'Ш'В), мм, не более | 1200x550x1650 |
| Масса, кг, не более | 750 |
наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на панель электронного блока управления.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная на сжатие и изгиб TONIPRAX | - | 1 шт. |
| Приспособления для испытаний | - | 1 комплект |
| Комплект кабелей соединительных | - | 1 комплект |
| Компьютерная измерительно-регулирующая система TONYTROL | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Методика измерений приведена в разделе 12 «Машина для испытаний на сжатие и изгиб TONIPRAX. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
