| Номер в госреестре | 86583-22 |
| Наименование СИ | Стенд измерительный роликовый параметров спидометров |
| Обозначение типа СИ | AM46300-1MUX |
| Изготовитель | ACTIA MULLER, Франция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд измерительный роликовый параметров спидометров AM46300-1MUX (далее -стенд) предназначен для измерений скорости транспортных средств.
Стенд измерительный роликовый параметров спидометров AM46300-1MUX - прибор, принцип действия которого основан на обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют два опорных ролика, на которые устанавливаются колеса оси автомобиля. Двое из опорных роликов закреплены на одной оси и являются зависимыми друг от друга. На оси также закреплен импульсный ротор с зубцами, при вращении которого, в расположенном вблизи датчике с магнитным сердечником, создаётся переменный ток, частота измерений которого фиксируется блоком управления стенда и преобразовывается в скорость.
Стенд состоит из блока роликов, в состав которого входят четыре ролика, два из которых являются зависимыми и два из которых являются обводными и не влияют на измерительный процесс, измерительная система и подъемная система, а также из стойки управления, в корпусе которой расположены блок обработки и персональный компьютер.
К стендам данного типа относится стенд измерительный роликовый параметров спидометров AM46300-1MUX, зав. номер блока роликов № 46300 0129, зав. номер стойки управления № 55300 0244.
Стенд соответствует Правилам ООН № 39 «Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении механизма для измерения скорости и одометра, включая их установку» в части п.п. 5.2.6, ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия» в части п.п. 12.1 Приложения Б.
Заводской номер блока роликов в числовом формате указывается методом печати на маркировочных наклейках, расположенных на блоке управления стенда и балке подъемной системы стенда. Заводской номер стойки управления в числовом формате указывается методом печати на маркировочных наклейках, расположенных на задней панели корпуса стойки управления и на блоке обработки данных внутри стойки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид стенда измерительного роликового параметров спидометров AM46300-1MUX представлен на рисунках 1 и 2. Общий вид маркировочных табличек представлен на рисунках 3 и 4.

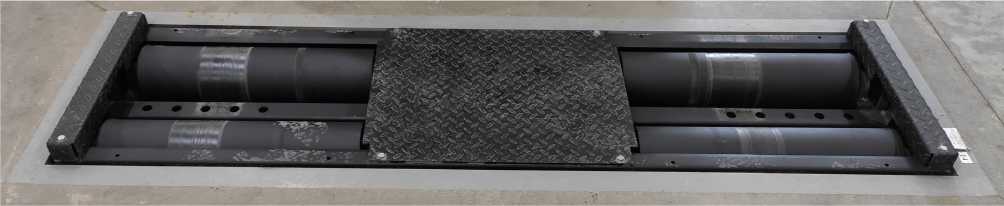

Рисунок 1 - Общий вид блока роликов

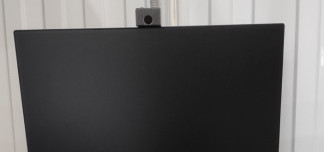

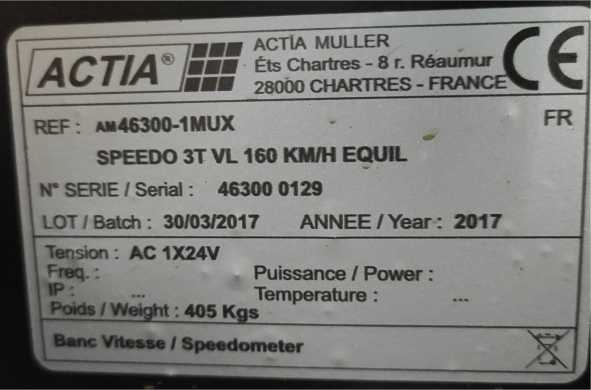

Рисунок 2 - Общий вид Рисунок 3 - Общий вид маркировочной таблички блока роликов стойки управления

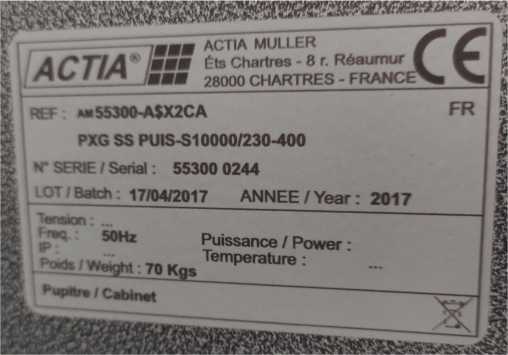

Рисунок 4 - Общий вид маркировочной таблички стойки управления
В процессе эксплуатации стенд не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам стенда обеспечено нанесением защитной краски поверх крепежных болтов элементов блока роликов. На управляющие элементы стенда наносятся защитные пломбы.
Для работы со стендом используются метрологически значимое программное обеспечение (далее - ПО) «Muller Bem 10000», «CalibCfg», которые устанавливаются на персональном компьютере в составе стенда, и предназначенные для управления стендом, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Muller Bem 10000 | CalibCfg |
| Номер версии (идентификационный номер ПО), не ниже | 2.2.21.6 | 2.3.3.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости транспортного средства, км/ч | от 0 до 160 |
| Пределы допускаемой относительной погрешности измерений скорости транспортного средства в диапазоне от 0 до 20 км/ч включительно, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений скорости транспортного средства в диапазоне свыше 20 до 160 км/ч, км/ч | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимально допустимое значение скорости транспортного средства на роликах стенда, км/ч | 160 |
| Максимальная нагрузка на ось транспортного средства, Н, не более | 35000 |
| Напряжение питания от однофазной сети переменного тока, В | 220+22-зз |
| Диаметр роликов стенда, мм | 196 |
| Расстояние между центрами роликов, мм, не более | 510 |
| Габаритные размеры пульта управления стенда, мм, не более | 880x530x500 |
| Масса пульта управления стенда, кг, не более | 120 |
| Габаритные размеры блока роликов, мм, не более | 2500x680x350 |
| Масса блока роликов, кг, не более | 405 |
| Диапазон рабочих температур, °C | от +15 до +25 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок роликов | - | 1 шт. |
| Стойка управления | - | 1 шт. |
| Набор приспособлений для закрепления транспортных средств | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделах «Работа в тест-режиме», «Выбор последовательности», «Тест спидометра» и «Конец теста» «Стенд измерительный роликовый параметров спидометра AM46300-1MUX. Руководство по эксплуатации».
Техническая документация ACTIA MULLER.
