| Номер в госреестре | 86584-22 |
| Наименование СИ | Сенсоры нагрузки |
| Обозначение типа СИ | СН-БАРС |
| Изготовитель | Общество с ограниченной ответственностью "Арм-Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2022 |
| Срок свидетельства | 29.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сенсоры нагрузки СН-БАРС (далее - преобразователи) предназначены для измерения силы натяжения (механических нагрузок) на канатах (тросах) грузоподъемных механизмов.
Принцип действия преобразователей основан на преобразовании, с помощью тензометрического моста, деформаций его рабочего тела, в пропорциональный этим деформациям электрический сигнал. С учетом данных градуировки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе преобразователей, конечный результат измерений преобразуется в цифровой код и передается по линии связи на контроллер управления для визуального отображения измеренной информации на информационное табло. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.
Преобразователи состоят из массивного стального корпуса со встроенным тензорезисторным мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения натяжения каната из аналогового электрического сигнала в цифровой код.
Модификации преобразователей в зависимости от диаметра каната представлены в таблице 1.
Таблица 1 - Модификации преобразователей
| Диаметр каната, мм | Обозначение |
| 16 | BRS550.201.016.000 |
| 18 | BRS550.201.018.000 |
| 22 | BRS550.201.022.000 |
| 25 | BRS550.201.025.000 |
| 28 | BRS550.201.028.000 |
| 32 | BRS550.201.032.000 |
| 35 | BRS550.201.035.000 |
| 38 | BRS550.201.038.000 |
Общий вид преобразователей приведен на рисунке 1.
Пломбирование преобразователей не предусмотрено. Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, указан на информационной табличке на корпусе преобразователей.

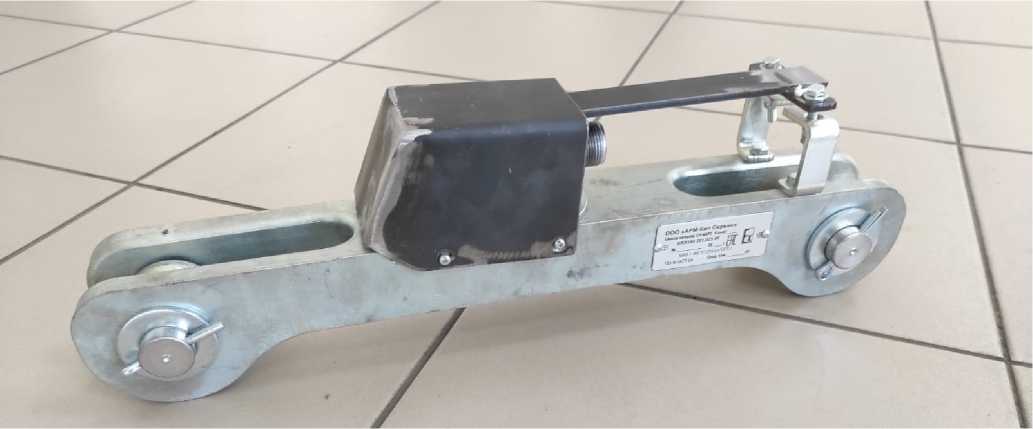

Рисунок 1 - Общий вид сенсора нагрузки СН-БАРС.
Преобразователи имеют встроенное программное обеспечение выполняющее вычислительные операции в соответствии с назначением преобразователей и влияющее на его метрологические характеристики. Перепрограммирование преобразователей осуществляется специальными программно-аппаратными средствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы натяжения (нагрузки) на канате, кН (тс) - BRS550.201.016.000 - BRS550.201.018.000 - BRS550.201.022.000 - BRS550.201.025.000 - BRS550.201.028.000 - BRS550.201.032.000 - BRS550.201.035.000 - BRS550.201.038.000 | от 5(0,5) до 100(10,0) от 5(0,5) до 100(10,0) от 10(1,0) до 200(20,0) от 10(1,0) до 200(20,0) от 15(1,5) до 300(30,0) от 15(1,5) до 300(30,0) от 20(2,0) до 400(40,0) от 20(2,0) до 400(40,0) |
| Пределы допускаемой приведенной погрешности измерения силы натяжения (нагрузки) на канате к ВПИ, % | ±3,0 |
| Разрешающая способность, кН (тс) | 1 (0,1) |
| Примечание - вариация показаний не превышает пределов допускаемой приведенной погрешности. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр каната, мм | от 16 до 38 |
| Напряжение питания постоянного тока, В | от 12 до 18 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С | от -45 до +50 |
| - относительная влажность воздуха при +35 °С, %, не более | 95 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP65 |
| Габаритные размеры, мм, не более (длина^ширинахвысота) - BRS550.201.016.000; BRS550.201.018.000 | 310x70x111 |
| - BRS550.201.022.000; BRS550.201.025.000 | 420x83x124 |
| - BRS550.201.028.000; BRS550.201.032.000 | 500x88x127 |
| - BRS550.201.035.000; BRS550.201.038.000 | 540x100x140 |
| Масса, кг, не более - BRS550.201.016.000; BRS550.201.018.000 | 5,0 |
| - BRS550.201.022.000; BRS550.201.025.000 | 8,0 |
| - BRS550.201.028.000; BRS550.201.032.000 | 11,5 |
| - BRS550.201.035.000; BRS550.201.038.000 | 16,0 |
| Средний срок службы, лет, не более | 10 |
| Маркировка взрывозащиты | 1 Ех ib IIA T3 Gb |
наносится на титульные листы руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сенсоры нагрузки | СН-БАРС | 1 |
| Паспорт | ПС 26.51.66-003-81067428-2021 | 1 |
| Руководство по эксплуатации | РЭ 26.51.66-003-81067428-2021 | 1 |
| Программное обеспечение для ПК | _ | 1* |
| Преобразователь сигнала с RS-485 на USB | _ | 1* |
| Примечание - программное обеспечение для ПК и конвертор USB - RS-485 поставляются по отдельному заказу. | ||
приведены в разделе «Использование по назначению» документа «Сенсоры нагрузки СН-БАРС.
Руководство по эксплуатации».
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-003-81067428-2021 «Сенсоры нагрузки СН-БАРС. Технические условия».
| Зарегистрировано поверок | 315 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
