| Номер в госреестре | 86585-22 |
| Наименование СИ | Динамометры электронные |
| Обозначение типа СИ | Dynafor™ |
| Изготовитель | Tractel S.A.S, Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 29.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры электронные Dynafor™ (далее - динамометры) предназначены для измерений силы растяжения.
Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналогоцифрового преобразования, обработки и индикации результатов измерений.
Основными компонентами динамометров являются датчик силоизмерительный тензорезисторный, вторичный измерительный преобразователь, батарея и блок питания.
К приборам данного типа относятся динамометры серии Pro, Expert, Industrial.
Конструкция динамометров позволяет использовать стандартные соединительные хомуты на обоих концах. Динамометры серии Expert доступны в двух версиях: стандартная с крепёжными кольцами в перпендикулярных поверхностях, или по требованию, с кольцами в одной плоскости.
Динамометры серий Industrial оснащены встроенным вторичным измерительным преобразователем.
Динамометры серий Pro, Expert используются только с выносным вторичным измерительным преобразователем Dynafor™. Обмен данными с дисплеем происходит с помощью одного из 16 каналов двусторонней радиосвязи на частоте 2,4 ГГц. Динамометры серий Pro, Expert оснащены портом USB для подключения к персональному компьютеру с целью загрузки, сохранения и обработки результаты измерений. Динамометры отличаются метрологическими характеристиками, маркировкой, типом вторичного измерительного преобразователя, габаритными размерами и весом.
Заводской номер динамометров в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе динамометра спереди или сзади.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид динамометров представлен на рисунках 1 - 4.
Маркировочная наклейка
Рисунок 2 - Общий вид динамометров электронных Dynafor™ серии Industrial
Рисунок 1 - Общий вид динамометров электронных Dynafor™ серии Pro
Рисунок 3 - Общий вид динамометров электронных Dynafor™ серии Expert

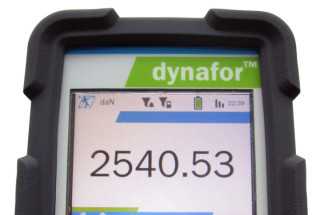

Рисунок 4 - Общий вид выносного вторичного измерительного преобразователя Dynafor™
Пломбирование динамометров не обеспечено конструкцией динамометров.
предусмотрено, ограничение доступа к узлам
Динамометры и выносной вторичный измерительный преобразователь имеют встроенное метрологически значимое программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память динамометров и выносного вторичного измерительного преобразователя при их производстве.
Уровень защиты ВПО «низкий» в соответствии с Р 50.2.077-2014. Конструкция динамометров не предусматривает использование специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Industrial | Pro | Expert | |
| Идентификационное наименование ПО | ВПО | ВПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 5 1-6 | 0.13/0.1 | 0.12/0.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Серия | Industrial | Pro | Expert |
| Наибольший предел измерений силы, кН | 10, 32, 63, 125, 200 | 10, 32, 65, 150, 250, 500, 1000 | 5, 10, 20, 32, 50, 63, 100 |
| Наименьший предел измерений силы, кН | 10 % от наибольшего предела измерений силы | ||
| Пределы допускаемой приведенной погрешности к диапазону измерений силы, % | ± 0,3 | ± 0,2 | ± 0,1 |
Таблица 3 - Основные технические характеристики
| Серия | Наибольший предел измерений, кН | Габаритные размеры, (ДхШхВ), мм, не более | Масса, кг, не более |
| Industrial | 10 | 22x83,5x191 | 0,75 |
| 32 | 22x99,5x191 | 0,93 | |
| 63 | 22x121,5x236 | 1,44 | |
| 125 | 45x120,5x277 | 3,22 | |
| 200 | 45x147x342 | 5,10 | |
| Pro | 10 | 23x79x216 | 0,70 |
| 32 | 23x92x216 | 0,86 | |
| 65 | 32x113x248 | 1,60 | |
| 150 | 51x119x319 | 3,66 | |
| 250 | 61x132x357 | 5,33 | |
| 500 | 90x152x446 | 11,45 | |
| 1000 | 129x196x559 | 27,48 | |
| Expert | 5 | 80x80x248 | 2,3 |
| 10 | 80x80x248 | 2,3 | |
| 20 | 80x80x248 | 2,3 | |
| 32 | 80x80x248 | 2,3 | |
| 50 | 80x80x290 | 3,35 | |
| 63 | 80x80x290 | 3,35 | |
| 100 | 80x80x341 | 6,45 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Серия | Industrial | Pro | Expert |
| Дальность действия радиосигнала, м | нет | 400 (на открытой местности) | |
| Напряжение источника питания постоянного тока, В | 3 | 4,5 | |
| Вероятность безотказной работы за 2000 ч | 0,9 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 | ||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Динамометр электронный Dynafor™ | - | 1 шт. |
| Выносной вторичный измерительный преобразователь (для динамометров серий Pro, Expert) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5.2 «Установка и проведение измерений»:
- «DynaforTM Pro. Руководство по установке, использованию и техническому обслуживанию»;
- «DynaforTM Industrial. Руководство по установке, использованию и техническому обслуживанию»;
- «DynaforTM Expert. Руководство по установке, использованию и техническому обслуживанию».
Техническая документация Tractel S.A.S., Франция.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
