Трансформаторы тока Т-ТРВ-0, 86586-22

Трансформаторы тока Т-ТРВ-0,66 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	86586-22
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	Т-ТРВ-0
Изготовитель	Общество с ограниченной ответственностью "Группа Компаний Трансформ Волга" (ООО "ГК Трансформ Волга"), Самарская область, г.о. Тольятти, г. Тольятти
Год регистрации	2022
Срок свидетельства	29.08.2027
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Конструкция трансформаторов представляет собой тороидальный магнитопровод с вторичной обмоткой внутри полимерного изолирующего корпуса. В качестве первичной обмотки используется съемная шина. Допускается использовать в качестве первичной обмотки токоведущие шины и кабели распределительных устройств, которые необходимо пропустить через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной прозрачной пластиковой крышкой с целью ограничения доступа к измерительной сети. Цветовое исполнение корпуса трансформаторов регламентируется условиями договора и может быть любым.

Рабочее положение трансформаторов в пространстве - любое.

Заводской номер наносится на маркировочную табличку в виде наклейки, расположенной на боковой стенке корпуса трансформаторов, любым технологическим способом в виде цифрового кода.

Структура условного обозначения модификаций трансформаторов:

- ТРВ - 0,66 - XX - Х - Х - Х / Х У3

Климатическое исполнение и категория размещения по

ГОСТ 15150

Номинальный вторичный ток, А (приведен в таблице 1)

Номинальный первичный ток, А (приведен в таблице 1)

Нагрузка, ВА (приведена в таблице 1)

Класс точности (приведен в таблице 1)

Конструктивный вариант исполнения1)2):

1 - исполнение с габаритами 125*80x94 мм;

1.1 - исполнение с габаритами 125*80*94 мм с

горизонтальным первичным наконечником;

2 - исполнение с габаритами 125*72*90 мм;

3 - исполнение с габаритами 150*105*124 мм;

4 - исполнение с габаритами 180*100*169 мм;

2Ш - исполнение с габаритами 48*72*90 мм шинного

типа;

3Ш - исполнение с габаритами 40*105*124 мм шинного типа;

4Ш - исполнение с габаритами 40*100*169 мм шинного типа.

1) Для корпусов из термостойких полимеров в обозначении рядом с исполнением указывают С - самозатухающий.

2) Для трансформаторов с потенциальным выводом в _________________обозначении рядом с исполнением указывают П._______

Номинальное напряжение, кВ

Товарная марка

Трансформатор тока

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование корпуса трансформаторов не предусмотрено.

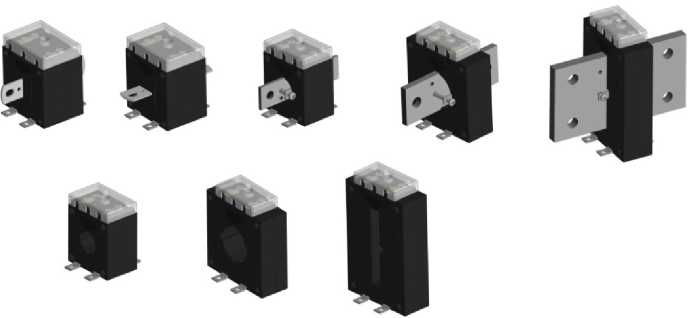

Рисунок 1 - Общий вид трансформаторов

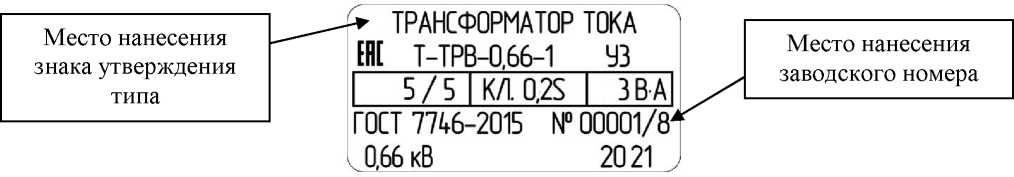

Рисунок 2 - Общий вид маркировочной таблички трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Наибольшее рабочее напряжение Uн.р, кВ	0,72
Номинальный первичный ток 11ном, А	от 5 до 1000		от 1000 до 2000
Наибольший рабочий первичный ток 11кр, А	от 5 до 1000		от 1000 до 2000
Номинальный вторичный ток 12ном, А	1; 5		5
Номинальная частота, Г ц	50; 60
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015	0,2S; 0,2	0,5S; 0,5; 1; 3	0,2S; 0,2	0,5S; 0,5; 1; 3
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, В^А	от 3 до 5	от 3 до 30	от 3 до 5	от 3 до 30
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1, ВА	от 1 до 5
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений, не более	30

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длина^ширина^высота), мм, не более, для
конструктивного варианта исполнения:
- 1	125x80x94
- 1.1	125x80x94
- 2	125x72x90
- 3	150x105x124
- 4	180x100x169
- 2Ш	48x72x90
- 3Ш	40x105x124
- 4Ш	40x100x169
Масса, кг, не более	3
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3
Средняя наработка до отказа, ч	4-105
Средний срок службы, лет	30

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока Т-ТРВ-0,66	-	1 шт.
Паспорт	ТРВ.001.001 ПС	1 экз.
Руководство по эксплуатации1)2)	ТРВ.002.001 РЭ ТРВ.002.002 РЭ	1 экз.
Набор крепежа (по заказу)	-	1 шт.
1) Условия поставки и количество документов указываются в договоре на поставку. 2) Обозначение руководства по эксплуатации зависит от модификации трансформаторов.

Сведения о методах измерений

приведены в разделе «УСТРОЙСТВО И РАБОТА ТРАНСФОРМАТОРА» руководства по эксплуатации ТРВ.002.001 РЭ и ТРВ.002.002 РЭ.

Нормативные документы

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 27.11.42-001-54664908-2021 «Трансформаторы тока Т-ТРВ-0,66. Технические условия».
