| Номер в госреестре | 86593-22 |
| Наименование СИ | Устройства инструментальные мобильные |
| Обозначение типа СИ | АВ4-ТМ |
| Изготовитель | Общество с ограниченной ответственностью "Лартех" (ООО "Лартех"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 29.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

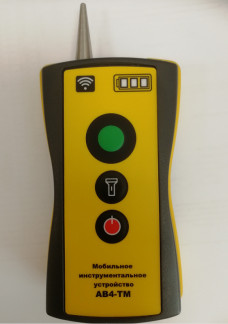

Устройства инструментальные мобильные AB4-TM (далее - устройства) предназначены для измерений среднеквадратического значения виброскорости и температуры подшипниковых узлов оборудования с целью периодического мониторинга, сервисного обслуживания и ремонта промышленного оборудования, включающего подвижные механизмы и источники тепла.
Принцип действия устройств основан на обработке данных от встроенных датчика вибрации и датчика температуры, измеряющих соответствующие параметры промышленного оборудования с последующей передачей измерительной информации по беспроводному интерфейсу Bluetooth на персональное микропроцессорное устройство для хранения, отображения и дальнейшей обработки. Персональное микропроцессорное устройство может быть реализовано в виде компьютера, внешнего смартфона или планшета с которого происходит считывание результатов измерений.
Устройства позволяют осуществлять идентификацию промышленного оборудования по меткам радиочастотной идентификации (RFID, стандарт ISO/IEC 14433A), а также считывание электронного формуляра оборудования из памяти RFID-метки (технология NFC).
Конструктивно устройства выполнены в портативном пластиковом корпусе, на лицевой панели которого расположены органы управления и индикации. Питание устройств осуществляется от встроенной аккумуляторной батареи (АКБ). Устройства снабжены индикацией состояния канала связи Bluetooth, а также состояния АКБ.
Для удобства дистанционных измерений температуры в устройствах используется лазерная подсветка точки, в которой выполняются измерения. При измерениях виброскорости используется светодиодная подсветка места приложения виброщупа устройства.

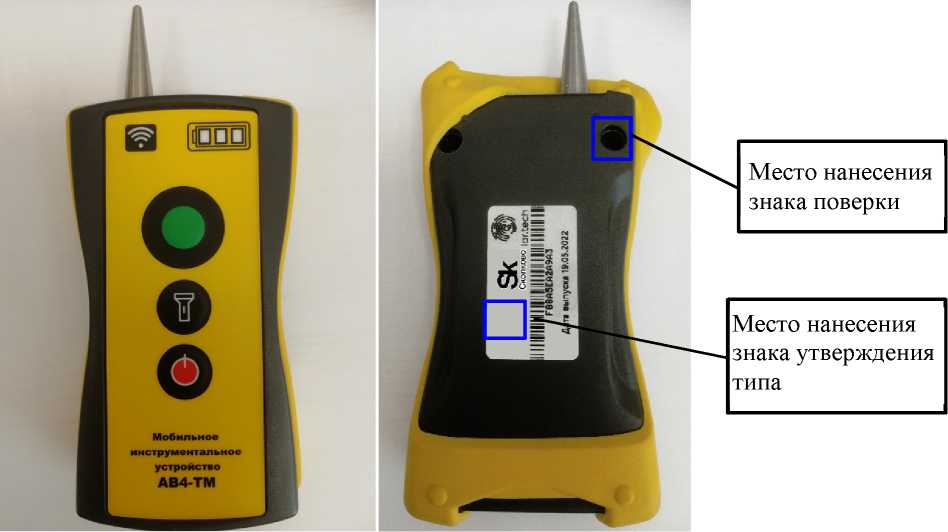

Общий вид устройств с указанием мест нанесения знака утверждения типа и знака поверки представлен на рисунке 1.
Рисунок 1 - Общий вид устройств
Устройства работают под управлением встроенного программного обеспечения (далее -ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния ПО, которое устанавливается предприятием-изготовителем в защищенную от записи часть процессора устройств и недоступно для потребителя. Встроенное ПО закрыто от записи на стадии производства, конструкция прибора исключает несанкционированный доступ к ПО.
Считывание с устройств результатов измерений виброскорости и температуры по интерфейсу Bluetooth осуществляется с помощью автономного ПО, реализованного в виде веб-интерфейса или приложения для внешнего смартфона или планшета.
Идентификационные встроенного данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AB4-TM |
| Номер версии (идентификационный номер) ПО | 0.0.18 |
| Цифровой идентификатор ПО (контрольная сумма) | отсутствует |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений средних квадратических значений виброскорости Vизм на базовой частоте 80 Гц, мм/с | от 0,5 до 70,0 |
| Пределы допускаемой основной абсолютной погрешности измерений виброскорости на базовой частоте 80 Гц, мм/с | ±(0,05 • Vизм + 0,2) |
| Диапазон частот при измерении виброскорости, Гц | от 10 до 1000 |
| Частотная характеристика при измерении виброскорости | в соответствии с ГОСТ ISO 2954-2014 |
| Диапазон измерений температуры, °С | от -30 до +280 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры при коэффициенте излучения объекта измерений не менее 0,996, °С: - в диапазоне измерений от -30 °С до -10 °С включ. - в диапазоне измерений св. -10 °С до +100 °С включ. - в диапазоне измерений св. +100 °С до +200 °С включ. - в диапазоне измерений св. +200 °С до +280 °С включ. | ±3 ±2 ±4 ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип питания | Встроенная литий-ионная АКБ |
| Разъем для заряда аккумулятора | micro-USB |
| Время непрерывной работы, ч, не менее | 8 |
| Тип источника излучения | Лазер полупроводниковый |
| Мощность источника излучения, мВт, не более | 5 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 90 58 26 |
| Масса, г, не более | 160 |
| Нормальные условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность, % | от +15 до +30 от 50 до 80 |
| Рабочие условия применения: - диапазон температуры окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +60 90 от 84,0 до 106,7 |
на этикетку устройства, а также на титульный лист паспорта ЛРВМ.402243.048 ПС и руководства
по эксплуатации ЛРВМ.402243.048 РЭ типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Устройство инструментальное мобильное АВ4-ТМ | ЛРВМ.402243.048 ТУ | 1 |
| Автономное ПО для считывания измеренных параметров виброскорости и температуры с устройств по интерфейсу Bluetooth | - | 1 |
| Руководство по эксплуатации | ЛРВМ.402243.048 РЭ | 1 |
| Паспорт | ЛРВМ.402243.048ПС | 1 |
изложены в Приложении 7 руководства по эксплуатации ЛРВМ.402243.048 РЭ «Устройство инструментальное мобильное АВ4-ТМ».
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений;
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ЛРВМ.402243.048 ТУ Устройство инструментальное мобильное AB4-TM. Технические условия.
| Зарегистрировано поверок | 609 |
| Поверителей | 1 |
| Актуальность данных | 26.11.2024 |
