| Номер в госреестре | 86595-22 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | ПД150И |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 29.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления ПД150И (далее - преобразователи) предназначены для измерений избыточного давления, вакуумметрического давления, избыточно-вакуумметрического давления и дифференциального давления, отображения измеренного значения давления на встроенном индикаторе, преобразований измеренных значений давления в унифицированный аналоговый выходной сигнал силы постоянного тока или цифровой выходной сигнал, а также сигнализации достижения измеряемого параметра уставок посредством управления дискретными релейными выходами.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве чувствительного элемента используется мембрана, которая механически воздействует на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона. Под действием давления измеряемой среды мембрана с тензорезисторами прогибается. При этом тензорезисторы деформируются, изменяют свое сопротивление, что в свою очередь приводит к разбалансу моста, пропорциональному измеряемому давлению. Указанный разбаланс, выраженный в виде электрического сигнала, преобразуется электронным блоком, расположенным в корпусе преобразователя, в значение измеряемого давления, отображаемое на цифровом индикаторе, и в выходной сигнал силы постоянного тока от 4 до 20 мА в соответствии с ГОСТ 26.011-80 или цифровой сигнал RS-485.
Преобразователи конструктивно выполнены в пластмассовом корпусе, предназначенном для настенного или щитового крепления. Преобразователи имеют светодиодный индикатор.
Преобразователи выпускаются в различных исполнениях, отличающихся типом измеряемого давления, верхним пределом преобразований/измерений давления, пределами допускаемой основной погрешности, типом выходного сигнала, исполнением корпуса.
Структура условного обозначения исполнений преобразователей приведена на рисунке 1.
ПД150И ।__________________________________________________________________________।
1
X X - X - X - X - X - X
__________________________________I I_______________________________________________________I I_______________________________________________________I I______________________________________________________I I_______________________________________________________I I___________________________________________________I I___________________________________
2 3 4 5 6 7 8
Рисунок 1 - Структура условного обозначения исполнений преобразователей
Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователей
| Позиция | Код | Описание |
| 1 | ПД150И | Обозначение наименования преобразователей |
| 2 | ДИ ДВ ДИВ ДД | Обозначение типа измеряемого давления: избыточное давление; вакуумметрическое давление; избыточно-вакуумметрическое давление; дифференциальное давление. |
| 3 | 200П2) 250П 300П 400П 500П 600П 800П 1,0К 1,25К 1,6К 2,0К 2,5К 3,0К 4,0К 5,0К 6,0К 8,0К 10,0К 12,5К 16,0К 25,0К 30,0К 40,0К3) 50,0К 60,0К 80,0К 100К | Верхний предел измерений (далее - ВПИ)/преобразований (далее -ВПП)1): 0,2 кПа; 0,25 кПа; 0,3 кПа; 0,4 кПа; 0,5 кПа; 0,6 кПа; 0,8 кПа; 1,0 кПа; 1,25 кПа; 1,6 кПа; 2,0 кПа; 2,5 кПа; 3,0 кПа; 4,0 кПа; 5,0 кПа; 6,0 кПа; 8,0 кПа; 10,0 кПа; 12,5 кПа; 16,0 кПа; 25,0 кПа; 30,0 кПа; 40,0 кПа; 50,0 кПа; 60,0 кПа; 80,0 кПа; 100,0 кПа. |
| 4 | 809 899 | Тип корпуса: 809 - щитовое крепление; 899 - настенное крепление. |
| 5 | 0,25 0,5 1,0 | Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления: ±0,25 %; ±0,5 %; ±1,0 %; |
| 5 | 1,5 2,0 2,5 | ±1,5 %; ±2,0 %; ±2,5 %. |
| 6 | 1 | Тип встроенной индикации: светодиодная. |
| Позиция | Код | Описание |
| 7 | Р | Тип дискретного выходного сигнала: электромагнитное реле. |
| 8 | отсутствует R | Тип выходного сигнала: от 4 до 20 мА; интерфейс передачи данных RS-485 с протоколом Modbus. |
| 1) Для преобразователей, измеряющих вакуумметрическое давление (ДВ), приведено абсолютное значение ВПИ/ВПП. 2) Только для преобразователей, измеряющих избыточно-вакуумметрическое давление (ДИВ). 3) Кроме преобразователей, измеряющих вакуумметрическое давление (ДВ). | ||
Заводской номер наносится на корпус преобразователя методом гравировки в виде цифрового кода.
Общий вид преобразователей с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 2 - 3.
Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование преобразователей не предусмотрено.

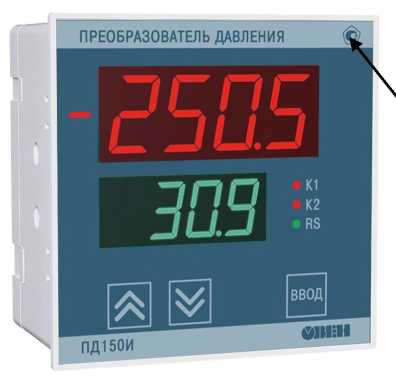

Рисунок 2 - Общий вид преобразователей давления ПД150И с типом корпуса 809 (щитовое крепление) с указанием мест нанесения знака утверждения типа и заводского номера
Рисунок 3 - Общий вид преобразователей давления ПД150И с типом корпуса 899 (настенное крепление)
Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока, а также в цифровой выходной сигнал по интерфейсу RS-485. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| преобразователи с выходным сигналом силы постоянного тока | преобразователи с цифровым выходным сигналом | |
| Идентификационное наименование ПО | ПО_етЬ8ой_ПД150-1_у1.27.Ьех | ПО_етЬ8оА_ПД150- RS v1.25.hex |
| Номер версии (идентификационный номер ПО), не ниже | 1.27 | 1.25 |
| Цифровой идентификатор ПО | - | - |
Таблица 3 - Метрологические характеристики преобразователей, измеряющих избыточное давление (с кодом типа измеряемого давления ДИ)________________________________________
| Наименование характеристики | Значение |
| Нижний предел измерений/преобразований давления, кПа | 0 |
| Максимальный верхний предел измерений/преобразований давления, кПа1) | 100 |
| Минимальный диапазон измерений/преобразований давления, кПа2) | 0,25 |
| Максимальный диапазон измерений/преобразований давления, кПа2) | 100 |
| Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %: - для исполнений с ВПИ/ВПП 0,25 кПа - для исполнений с ВПИ/ВПП 0,3 кПа - для исполнений с ВПИ/ВПП от 0,4 до 0,8 кПа - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа - для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа - для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа | ±2,5 ±2,0 ±1,5 ±1,0 ±0,5 ±0,25 |
| 1) В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте. 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований. | |
Таблица 4 - Метрологические характеристики преобразователей, измеряющих
дифференциальное давление (с кодом типа измеряемого давления ДД)
| Наименование характеристики | Значение |
| Нижний предел измерений/преобразований давления, кПа | 0 |
| Максимальный верхний предел измерений/преобразований давления, кПа1) | 100 |
| Минимальный диапазон измерений/преобразований давления, кПа2) | 0,25 |
| Максимальный диапазон измерений/преобразований давления, кПа2) | 100 |
| Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %: - для исполнений с ВПИ/ВПП 0,25 кПа - для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа - для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа - для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа | ±2,5 ±1,5 ±1,0 ±0,5 ±0,25 |
| 1) В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте. 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований. | |
Таблица 5 - Метрологические характеристики преобразователей, измеряющих
вакуумметрическое давление (с кодом типа измеряемого давления ДВ)______________________
| Наименование характеристики | Значение |
| Нижний предел измерений/преобразований давления, кПа | 0 |
| Максимальный верхний предел измерений/преобразований давления, кПа1) | -100 |
| Минимальный диапазон измерений/преобразований давления, кПа2) | 0,25 |
| Максимальный диапазон измерений/преобразований давления, кПа2) | 100 |
| Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %: - для исполнений с ВПИ/ВПП 0,25 кПа - для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа - для исполнений с ВПИ/ВПП от 2,5 до 5,0 кПа - для исполнений с ВПИ/ВПП от 6,0 до 30,0 кПа и от 50,0 до 100,0 кПа | ±2,5 ±1,5 ±1,0 ±0,5 ±0,25 |
| 1) В таблице приведены значения максимальных верхних пределов измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте. 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований. | |
Таблица 6 - Метрологические характеристики преобразователей, измеряющих избыточно-
вакуумметрическое давление (с кодом типа измеряемого давления ДИВ)
| Наименование характеристики | Значение |
| Максимальный нижний предел измерений/преобразований давления, кПа1) | -100 |
| Максимальный верхний предел измерений/преобразований давления, кПа1) | 100 |
| Минимальный диапазон измерений/преобразований давления, кПа2) | 0,40 |
| Максимальный диапазон измерений/преобразований давления, кПа2) | 200 |
| Наименование характеристики | Значение |
| Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %: - для исполнений с ВПИ/ВПП от 0,20 до 0,25 кПа - для исполнений с ВПИ/ВПП от 0,3 до 0,6 кПа - для исполнений с ВПИ/ВПП от 0,8 до 1,6 кПа - для исполнений с ВПИ/ВПП от 2,0 до 100,0 кПа | ±1,5 ±1,0 ±0,5 ±0,25 |
| 1) В таблице приведены значения максимальных нижнего и верхнего пределов измерений/преобразований давления. Конкретное значение нижнего и верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте. 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований. | |
Таблица 7 - Метрологические характеристики преобразователей (с кодами типа измеряемого давления ДИ, ДД, ДВ, ДИВ)_____________________________________________________
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности срабатывания сигнализирующего устройства1), % | ±(0,2+|Yl) |
| Пределы допускаемой приведенной (к диапазону измерений/преобразований) дополнительной погрешности измерений/преобразований давления при изменении температуры окружающей среды от -20 до +18 не включ. и св. +28 до +70 °С, на каждые 10 °С, % | ±(0>Y|) |
| Вариация измеренного/преобразованного значения давления, %, не более | 0ДМ |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84,0 до 106,7 |
| 1) Y — пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений давления. | |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цифровые интерфейсы | RS-485 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, %, не более - атмосферное давление, кПа | от -20 до +70 85 от 84,0 до 106,7 |
| Напряжение питания постоянного тока, В | от 20 до 60 (номинальное 24) |
| Параметры питания переменного тока: - напряжение, В - частота, Г ц | от 90 до 264 (номинальное 230) от 47 до 63 Гц (номинальная 50) |
| Потребляемая мощность, Вт, не более | 8,0 |
| Масса, кг, не более | 0,4 |
| Наименование характеристики | Значение |
| Габаритные размеры (длина х высота х глубина), мм, не более: - тип корпуса 809 (щитовое крепление) - тип корпуса 899 (настенное крепление) | 96x96x87 105x137x60 |
| Средняя наработка на отказ, ч | 500000 |
| Средний срок службы, лет | 12 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления ПД150И | - | 1 шт. |
| Паспорт и Г арантийный талон | КУВФ.406233.300ПС | 1 экз. |
| Руководство по эксплуатации | КУВФ.406233.300РЭ | 1 экз. |
приведены в разделе 4 «Устройство и работа преобразователя» руководства по эксплуатации КУВФ.406233.300РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 года № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ТУ 26.51.52-010-4652536-2021 «Преобразователи давления ПД150И. Технические условия».
| Зарегистрировано поверок | 1757 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
