| Номер в госреестре | 86596-22 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | TOPAZ |
| Изготовитель | Компания "Zetec Inc.", Канада |
| Год регистрации | 2022 |
| Срок свидетельства | 29.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые TOPAZ (далее по тексту - дефектоскопы) предназначены для измерений толщины и/или глубины залегания несплошностей, высоты и протяженности между индикациями несплошностей, расстояния энкодером и отношения амплитуд сигналов, отраженных от несплошностей в сварных соединениях и основном материале оборудования, трубопроводов, деталей и прочих изделий из металлов и сплавов.
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно дефектоскопы выполнены в виде моноблока с дисплеем.
Дефектоскопы состоят из моноблока и подключаемых к нему пьезоэлектрических преобразователей и энкодера. На боковой панели дефектоскопа находятся коммутационные гнезда для подключения ультразвуковых преобразователей, в том числе преобразователей на фазированной решетке, а также USB разъемы для подключения периферийных устройств, разъем входа/выхода, разъем для подключения к сети Ethernet и разъем для подключения внешнего монитора.
Дефектоскопы используются совместно с преобразователями производства компании Zetec Inc., а также совместно с преобразователями производства компаний Sonotec, HQSonics, Doppler, IntelligeNDT, ООО ТиВиЭн Технолоджи, ООО «ТЦКД-Атомкомплект», ООО «АЛТЕК».
Дефектоскопы выпускаются в следующих модификациях: TOPAZ 16, TOPAZ 32, TOPAZ 64, которые отличаются максимальным количеством активных каналов 16, 32 и 64 соответственно. Как следствие, из-за увеличение размера платы, отличаются габаритными размерами. Также TOPAZ 32 оборудован командными кнопками на лицевой панели дефектоскопа.
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерения и его заводской номер (буквенно-числовой).

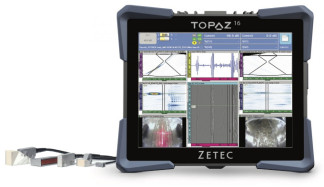

Фотография общего вида дефектоскопов приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.
Нанесение знака поверки на дефектоскопы невозможно.

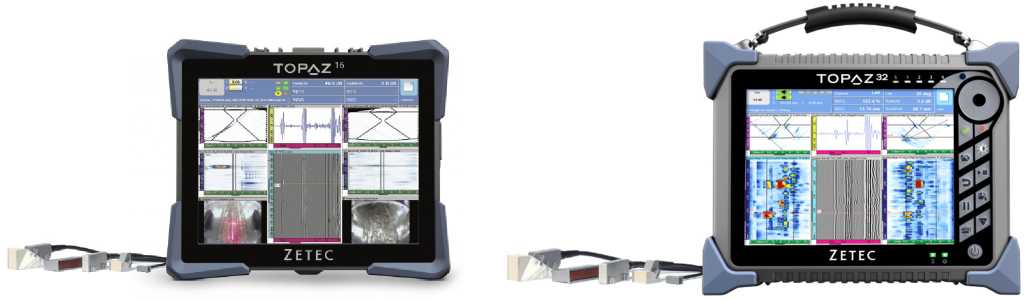

а) б)

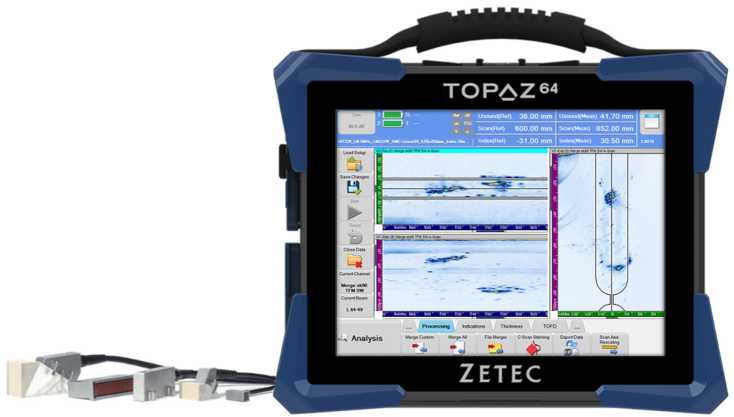

в)
Рисунок 1 - Общий вид дефектоскопов ультразвуковых: а) модификация TOPAZ 16; б) модификация TOPAZ 32; в) модификация TOPAZ 64

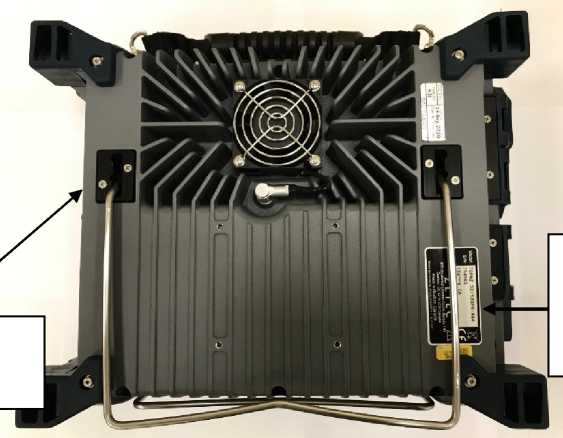

Место пломбировки
Место нанесения заводского номера
Рисунок 2 - Схема пломбировки и обозначение места нанесения заводского номера
Метрологически значимое программное обеспечение (далее - ПО) «UltraVision Touch» выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Метрологически значимое ПО «UltraVision» имеет идентичные функции, но устанавливается на внешний ПК.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | UltraVision Touch | UltraVision |
| Номер версии (идентификационный номер) ПО | Не ниже 3.8R11 | Не ниже 3.10R20 |
| Цифровой идентификатор ПО | - | |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| TOPAZ 16 | TOPAZ 32 | TOPAZ 64 | |
| Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ | от 0 до 30 | ||
| Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ | ±2 | ||
| Диапазон измерений толщины и/или глубины залегания несплошностей по стали, мм | от 2 до 500* | ||
| Пределы допускаемой абсолютной погрешности измерений толщины и/или глубины залегания несплошностей по стали, мм | ±(0,3+0,005^Y), где Y - измеренное значение толщины или глубины залегания несплошности, мм | ||
| Диапазон измерений высоты между индикациями несплошностей, мм | от 3 до 285 | ||
| Пределы допускаемой абсолютной погрешности измерений высоты между индикациями несплошностей, мм | ±(0,5+0,005-Н), где Н - измеренное значение высоты между искусственными дефекта, мм | ||
| Диапазон измерений протяженности между индикациями несплошностей, мм | от 3 до 285 | ||
| Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями несплошностей, мм | ±(1,5+0,005-X), где X - измеренное значение протяженности между искусственными дефектами, мм | ||
| Диапазон измерений расстояния энкодером, мм | от 4 до 14000 | ||
| Пределы допускаемой абсолютной погрешности измерений расстояния энкодером, мм | ±(2+0,001-L), где L -измеренное энкодером значение расстояния, мм | ||
| * Указан максимальный диапазон, диапазон согласно маркировке подключенного преобразователя (в соответсвии с ГОСТ Р 50.05.02-2018, таблица 1, 2 и 3) | |||
Таблица 3 - Технические характеристики
| Наименования характеристик | Значения | ||
| TOPAZ 16 | TOPAZ 32 | TOPAZ 64 | |
| Диапазон качания луча преобразователя ФР, ° | от 0 до 89 | ||
| Диапазон установки усиления, дБ | от 0 до 70 | от -6 до 70 | |
| Количество каналов: стандартных, шт каналов ФР, шт максимальное число активных каналов ФР, шт | 1 до 128 до 16 | 2 до 128 до 32 | 2 до 128 до 64 |
| Диапазон установки скоростей распространения ультразвука в контролируемом материале, м/с | от 2500 до 7000 | ||
| Питание осуществляется: - от сети переменного тока с напряжением, В; с частотой, ГЦ; - от двух литий-ионных аккумуляторов с напряжением , В | 110 ± 10 или 220 ± 20 от 50 до 60 10,8 или 14,4 (для TOPAZ 64) | ||
| Габаритные размеры электронного блока (ширина х высота хтолщина), мм, не более | 221x271x120 | 326x260x132 | 341x273x158 |
| Масса электронного блока, кг, не более | 4,5 | 6,3 | 9,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +31 °С, % | от 0 до +45 до 80 | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой | TOPAZ 16/ TOPAZ 32/ TOPAZ 64 | 1 шт. |
| Адаптер Lemo1) | - | 1 шт. |
| Блок управления двигателем Zetec2) | - | 1 шт. |
| Ручной/автоматизированный сканер Zetec и/или аналоги2) | - | 1 шт. |
| Классические ПЭП и/или ПЭП ФР3) | - | от 1 шт. |
| Коммутационный блок4) | - | 1 шт. |
| Переходники5) | - | от 1 шт. |
| Энкодер | - | 1 шт. |
| USB ключ | - | 1 шт. |
| Аккумулятор | - | до 2 шт. |
| Переносной кейс | - | 2 шт. |
| Кабель питания 220В | - | 1 шт. |
| Сетевой кабель Ethernet | - | 1 шт. |
| Адаптер переменного тока | - | 1 шт. |
| Руководство по эксплуатации | ТЦКД.00.004 РЭ / ТЦКД.00.005 РЭ / ТЦКД.00.006 РЭ | 1 экз. |
| Паспорт | ТЦКД.00.004 ПС / ТЦКД.00.005 ПС / ТЦКД.00.006 ПС | 1 экз. |
| Программное обеспечение UltraVision. Руководство пользователя | ТЦКД.00.001 РП | 1 экз. |
| 1) поставляется по отдельному запросу при необходимости использования классических ПЭП; 2) поставляется по отдельному запросу при необходимости использования автоматизированного ультразвукового контроля с применением механизированного средства перемещения ПЭП; 3) поставляются по отдельному запросу при формировании цели использования дефектоскопа; 4) поставляется по отдельному запросу при необходимости согласования дефектоскопа с фазированными решетками сторонних производителей; 5) поставляется по отдельному запросу при необходимости использования ПЭП ФР различных разъёмов. | ||
приведены в документах «Дефектоскоп ультразвуковой TOPAZ 16. Руководство по эксплуатации», «Дефектоскоп ультразвуковой TOPAZ 32. Руководство по эксплуатации», «Дефектоскоп ультразвуковой TOPAZ 64. Руководство по эксплуатации», раздел 2 «Использование по назначению» и в документе «Программное обеспечение UltraVision. Руководство пользователя», раздел 11 «Настройка изображений».
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Дефектоскопы ультразвуковые TOPAZ. Стандарт предприятия. ТЦКД.00.004 СП.
| Зарегистрировано поверок | 19 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
