| Номер в госреестре | 86599-22 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | FORM+TEST ALPHA 1-500 S |
| Изготовитель | "FORM+TEST Seidner&Co. GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная FORM+TEST ALPHA 1-500 S (далее по тексту - машина) предназначена для измерения силы при испытаниях материалов на сжатие в режиме статического нагружения.
Принцип действия машины основан на измерении величины силы (нагрузки), прикладываемой к испытуемому образцу.
Конструктивно машина состоит из нагружающей рамы и распределительного шкафа с пультом управления. Нагружающая рама состоит из нижнего основания с закреплёнными на ней 4-мя колоннами и гидравлическим поршнем. На гидравлическом поршне установлена нижняя плита для установки испытуемого образцы. Верхние части колонн соединены верхней неподвижной траверсой с установленной на ней верхней плитой с шарнирным креплением. В корпус распределительного шкафа установлен блок управления и обработки, многопоршневой электрогидравлический насос, сервоклапан, датчик давления. Нагружающая рама и распределительный шкаф соединены между собой гидравлическими шлангами высокого давления.
Сила (нагрузка), приложенная к образцу, через датчик давления преобразуется в электрический сигнал и поступает на блок управления с последующей обработкой и отображением на дисплее в единицах силы.
Обозначение модификации, заводского номера, состоящего из цифр, и года выпуска наносится на металлическую информационную табличку методом ударного клеймения в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, закреплённую на машине.
К данному типу относится машина с заводским номером 102778.
Пломбирование машины испытательной FORM+TEST ALPHA 1-500 S не предусмотрено.
Нанесение знака поверки на машину испытательную FORM+TEST ALPHA 1-500 S не предусмотрено.
Вид информационной таблички представлен на рисунке 1.

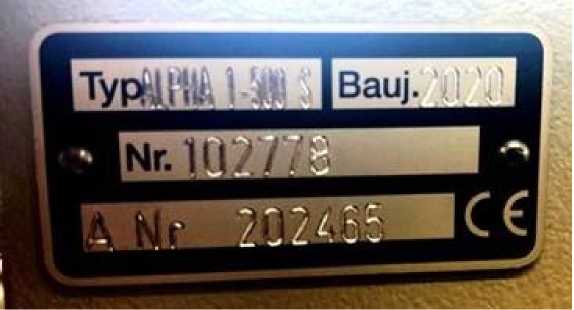

Рисунок 1 -Общий вид информационной таблички машины испытательной FORM+TEST ALPHA 1-500 S

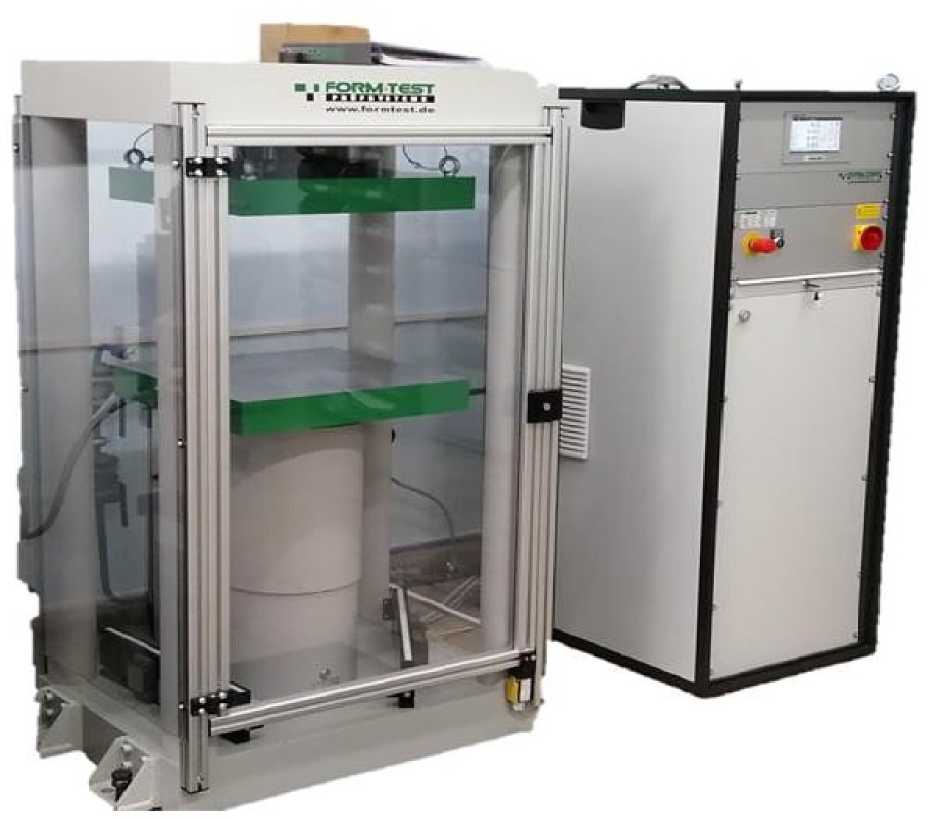

Рисунок 2 - Общий вид машины испытательной FORM+TEST
ALPHA 1-500 S
Предназначено для управления работой машины, обработки, регистрации и отображения результатов измерений и подготовки отчётов об испытаниях образцов. Разделение программного обеспечения на метрологически значимую и незначимую части не произведено.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DigiMaxxC40-IT-AA |
| Номер версии ПО | не ниже 1.0.16.2608 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики машины испытательной FORM+TEST ALPHA 1500 S
| Наименование характеристики | Значение |
| Диапазон измерений силы (нагрузки), кН | от 10 до 500 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±1 |
Таблица 3 - Технические характеристики машины испытательной FORM+TEST ALPHA 1-500 S
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более - нагружающая рама | |
| высота | 1650 |
| ширина | 980 |
| глубина | 700 |
| - распределительный шкаф | |
| высота | 1630 |
| ширина | 570 |
| глубина | 850 |
| Масса, кг, не более | |
| - нагружающая рама | 1700 |
| - распределительный шкаф | 225 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230/400 |
| - частота переменного тока, Г ц | 50 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная FORM+TEST ALPHA 1-500 S в составе: - нагружающая рама; - распределительный шкаф | 1 шт. 1 шт. | |
| Руководство по эксплуатации | «Машина испытательная FORM+TEST ALPHA 1-500 S. Руководство по эксплуатации». | 1 экз. |
Продолжение таблицы 4
| Наименование | Обозначение | Количество |
| Технический паспорт | «Машина испытательная FORM+TEST ALPHA 1-500 S. Технический паспорт». | 1 экз. |
| Руководство по эксплуатации ПО | «DigiMaxxC40-IT-AA - руководство по эксплуатации программного обеспечения машины испытательной FORM+TEST ALPHA 1-500 S - Touch-Client» | 1 экз. |
приведены в руководстве по эксплуатации Машина испытательная FORM+TEST ALPHA 1-500 S. Руководство по эксплуатации» в разделе 3.1 «Описание технологического процесса».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. №2498.
