Приборы РМ, 8660-13

Назначение

Прибор РМ предназначен для измерений среднего диаметра метрической, дюймовой и трубной резьб трёх- и пятиканавочных метчиков класса точности 4 по ГОСТ 16925-93, степеней точности Н по ГОСТ 7250-60, В1 по ГОСТ 19090-93.

Физическая величина - длина (мм).

Описание

Принцип действия механический.

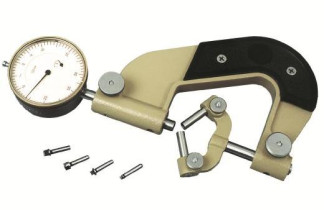

Прибор РМ представляет собой корпус, в нижней части которого установлена вилка с двумя валиками. В валики вставляются сменные клинообразные вставки. В верхней части корпуса установлено отсчётное устройство, наконечник которого упирается в подпружиненную скалку. В скалку устанавливается сменная призматическая вставка.

Скалка со вставкой поднимается и опускается с помощью отводки.

Валики со вставками и скалка со вставкой расположены таким образом, что при установке метчика для контроля рабочий профиль призматической вставки охватывает вершину резьбы, противоположную впадине резьбы, в которой находятся рабочие профили клинообразных вставок.

В конструкции предусмотрены две вилки: для измерения трёхканавочных метчиков валики в вилке располагаются под углом 120° друг к другу, а для измерения пятиканавочных метчиков - под углом 72° друг к другу.

Число модификаций - 1.

Технические характеристики

-    Диапазон измерений прибора РМ - от 3 до 33 мм.

-    Диапазон измерений отсчетного устройства - ±0,3 мм.

-    Цена деления отсчетного устройства - 0,01 мм.

-    Пределы допускаемой абсолютной погрешности прибора РМ:

на участке шкалы в 0,1 мм - ± 5 мкм; на всем диапазоне измерений - ± 10 мкм.

-    Размах показаний прибора РМ - 3 мкм.

-    Измерительное усилие - от 5 до 13 Н.

-    Параметр шероховатости измерительных поверхностей вставок Яа<0,32 мкм по ГОСТ 2789-73

-    Габаритные размеры (длина х ширина х высота) - не более 225х127х41 мм.

-    Масса - не более 0,8 кг.

-    Средний срок службы без учета износа измерительных вставок - не менее 5 лет.

-    Средний срок сохраняемости - не менее 2 лет.

-    Условия эксплуатации: температура окружающей среды (20±15) °С, относительная влажность воздуха - не более 80 % при температуре 25 °С, атмосферное давление от 84 до

106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносят на корпус прибора РМ методом гравирования или лазером, на титульный лист эксплуатационного документа - типографским способом.

Комплектность

В комплект поставки входят:

-    прибор РМ;

-    вставки для контроля метрической резьбы (10 комплектов);

-    футляр;

-    руководство по эксплуатации.

П р и м е ч а н и я

1    По заказу потребителя поставляются: вставки для среднего диаметра дюймовой резьбы

(5 комплектов) и (или) вставки для контроля среднего диаметра трубной резьбы (3 комплекта), вилка для контроля пятиканавочных метчиков.

2    В комплект вставок входят три вставки: одна призматическая и две клинообразные.

Поверка

осуществляется в соответствии с разделом 5 документа РМ.000 РЭ «Прибор РМ. Руководство по эксплуатации», утвержденного ФБУ «Кировский ЦСМ» в марте 2013 г.

Перечень средств поверки (эталонов):

1)    образцы шероховатости поверхности Яа< 0,32 мкм ГОСТ 9378-75;

2)    пробки специальные резьбовые (Приложение А РЭ);

3)    весы с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008

Сведения о методах измерений

приведены в документе РМ.000 РЭ «Прибор РМ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам РМ

1)    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

2)    ТУ 2-034-631-2007 «Прибор РМ. Технические условия».

Рекомендации к применению

Прибор РМ применяется в условиях производства металлообрабатывающих предприятий при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
