| Номер в госреестре | 86600-22 |
| Наименование СИ | Приборы вихретокового контроля приставных бортиков |
| Обозначение типа СИ | BG НK-УК.01 |
| Изготовитель | Общество с ограниченной ответственностью "Реновация" (ООО "Реновация"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы вихретокового контроля приставных бортиков BG НК-УК.01 (далее - приборы) предназначены для измерений глубины поверхностных дефектов приставных бортиков, входящих в состав подшипников 232726.
Принцип действия приборов основан на вихретоковом методе неразрушающего контроля.
Конструктивно прибор состоит из станции сканирования, оснащенной гнездом для закрепления и вращения бортика и содержащей сканер для контроля двух торцовых поверхностей, шкафа электрооборудования и персонального компьютера. Установка и снятие детали на станцию сканирования осуществляется вручную.
Наименование и заводской номер в числовом формате указаны на этикетке на корпусе прибора.
Общий вид приборов представлен на рисунке 1.
Пломбирование приборов не предусмотрено.

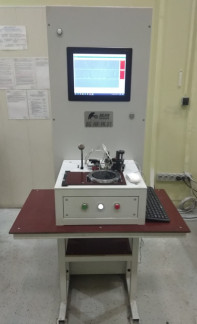

Рисунок 1 - Общий вид приборов вихретокового контроля приставных бортиков BG НК-УК.01
Цвет корпуса прибора может отличаться от представленного на рисунке.
В приборах установлено программное обеспечение, предназначенное для управления оборудованием, получения и отображения данных измерений.
За метрологически значимое принимается все ПО. При работе с прибором пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения приборов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | h rot |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины искусственных дефектов, мм | от 0,03 до 0,08 |
| Пределы допускаемой абсолютной погрешности измерений глубины искусственных дефектов, мм | ±0,02 |
| Примечание: при ширине искусственных дефектов 0,05 мм и длине 3,0 мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: Напряжение, В | 220 |
| Г абаритные размеры, м, не более Длина Ширина Высота | 1,3 1,3 2 |
| Масса, кг, не более | 300 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха (при температуре +25оС), % | от +10 до +30 до 80 |
наносится на титульный лист паспорта методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор вихретокового контроля приставных бортиков | BG НК-УК.01 | 1 шт. |
| Паспорт | РЕН50.00ПС | 1 экз. |
| Мера с искусственными дефектами BG-2726BM (приставной бортик) | РЕН03.00 | 1 шт. |
приведены в разделе 8 паспорта.
РЕН.50.00ТУ «Приборы вихретокового контроля приставных бортиков BG НК-УК.01.
Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
