Датчики частоты вращения 70085-3030, 86601-22

Датчики частоты вращения 70085-3030 (далее по тексту - датчики) предназначены для измерений частоты вращения.

Документы

Карточка СИ

Номер в госреестре	86601-22
Наименование СИ	Датчики частоты вращения
Обозначение типа СИ	70085-3030
Изготовитель	AI-Tek Instruments, LLC, США
Год регистрации	2022
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Датчики частоты вращения 70085-3030 (далее по тексту - датчики) предназначены для измерений частоты вращения.

Описание

Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его наконечника постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с наконечником датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.

Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.

Датчики изготавливаются в двух модификациях 70085-3030-113 и 70085-3030-114, отличающихся габаритными размерами.

К датчикам данного типа относятся следующие датчики: модификации 70085-3030-113 с зав.№ № 19E015AK01R302A001, 19E015AK01R302A002, 19E015AK01R302A003,

19E015AK01R302A004, 19E015AK01R302A005, 19E015AK01R302A006 и модификации 700853030-114 с зав.№№ 19E013AK01R302A001, 19E013AK01R302A002, 19E013AK01R302A003, 19E013AK01R302A004, 19E013AK01R302A005, 19E013AK01R302A006,

19E014AK01R302A001, 19E014AK01R302A002, 19E014AK01R302A003,

19E014AK01R302A004, 19E014AK01R302A005, 19E014AK01R302A006.

Серийный номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус датчика методом лазерной гравировки.

Знак поверки рекомендуется наносить на свидетельство о поверке и (или) в паспорт в соответствии с действующим законодательством.

Общий вид датчиков приведен на рисунке 1.

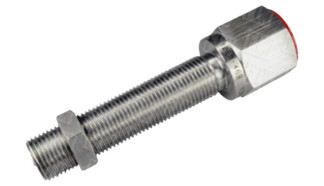

Рисунок 1 - Общий вид датчиков

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений частоты вращения, об/мин	от 10 до 8000
Пределы допускаемой относительной погрешности измерения частоты вращения, %	±1

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия измерений: - температура окружающей среды, °С	от -65 до +95
Маркировка взрывозащиты	1Ex ia IIC T4 Gb X
Габаритные размеры, мм, не более: - диаметр - высота	31,2 185
Масса с проводом, кг, не более	0,4

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчики частоты вращения 70085-3030 (модификация 70085-3030113 с зав.№ № 19E015AK01R302A001, 19E015AK01R302A002, 19E015 AK01R3 02A003, 19E015AK01R3 02A004, 19E015AK01R302A005, 19E015AK01R302A006, модификация 70085-3030-114 с зав.№ № 19E013AK01R302A001, 19E013AK01R3 02A002, 19E013AK01R3 02A003, 19E013AK01R302A004, 19E013AK01R302A005, 19E013AK01R3 02A006, 19E014AK01R3 02A001, 19E014AK01R3 02A002, 19E014AK01R3 02A003, 19E014AK01R3 02A004, 19E014AK01R3 02A005, 19E014AK01R3 02A006)	-1)	18 шт.
