| Номер в госреестре | 86602-22 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT S2 |
| Изготовитель | Общество с ограниченной ответственностью "ЕФТ СЕРВИС" (ООО "ЕФТ СЕРВИС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая EFT S2 (далее - аппаратура) предназначена для измерений координат, длин базисов и углов пространственной ориентации.
Аппаратура геодезическая спутниковая EFT S2 - геодезические приборы, принцип действия которых основан на измерении расстояний от приёмной антенны аппаратуры до спутников глобальной навигационной спутниковой системы (ГНСС), положение которых известно с большой точностью. Зная расстояние до нескольких спутников системы вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой блок, в котором объединены съемная внешняя ГНСС-антенна, навигационный модуль и внутренняя память 8Гб. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней части корпуса аппаратуры расположены функциональная кнопка управления, дисплей, светодиодные индикаторы питания, статуса приема спутниковых сигналов и приема/передачи поправок.
На задней части корпуса аппаратуры расположены порт LEMO (5 контактов) - RS232, антенный порт TNC (2 шт.) - разъем GNSS ANT1 и GNSS ANT2 (опция), Ethernet LAN, SMA PPS SMA 4G, DB9 - RS232.
Управление аппаратурой осуществляется с помощью панели управления, дополнительных функциональных кнопок и контроллера. Принимаемая со спутников информация записывается во внутреннюю память контроллера или карту памяти microSD. Измерения аппаратурой возможно проводить на штативе, вехе, закрепив аппаратуру с использованием дополнительного крепления, с рук оператора.
Аппаратура оснащена модулями беспроводных сетей Bluetooth, NFC, Wi-Fi.
Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
GPS: L1C/A, L2C; L2E, L5; ГЛОНАСС: L1C/A, L2C/A; Galileo: E1, E5A, E5B; Beidou: B1, B2, B3, B1C, B2A; QZSS: L1C/A, L1SAIF, L1C, L2C, L5; SBAS: L1C/A, L5.
Аппаратура поддерживает следующие режимы измерений длины базиса: «Статика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGNSS)» и «Автономный».
Заводской номер аппаратуры в числовом формате указывается методом печати на маркировочной наклейке, расположенной с левой части корпуса.
Нанесение знаки поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1.
Общий вид маркировочной наклейки и схема пломбирования представлены на рисунке

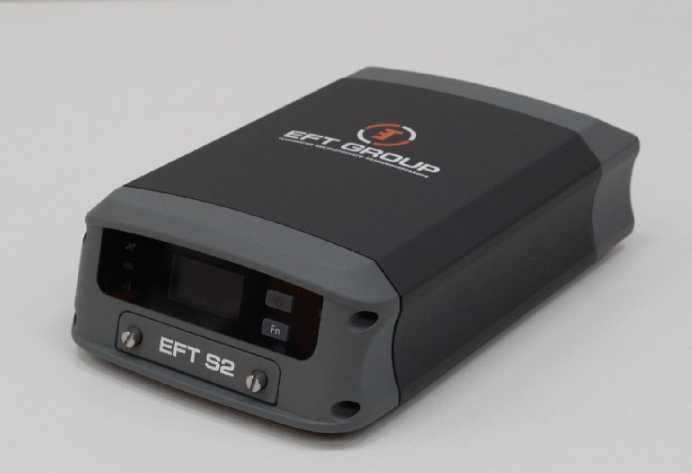

Рисунок 1 - Общий вид аппаратуры

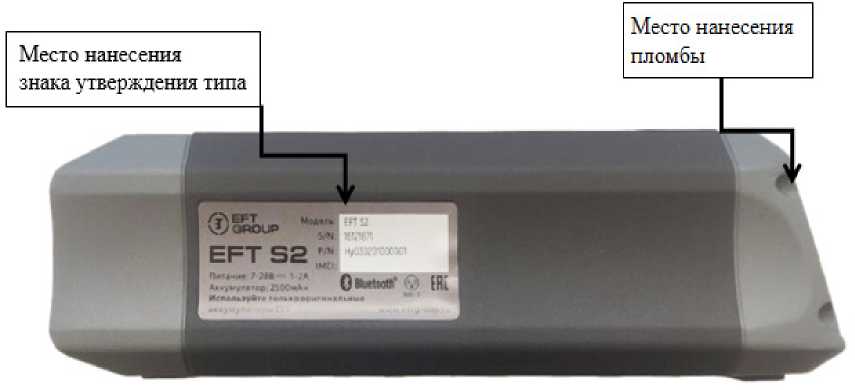

Рисунок 2 - Общий вид маркировочной наклейки и схема пломбирования
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов под аккумуляторной крышкой. Место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.
Аппаратура имеет метрологически значимое программное обеспечение (далее - ПО) «S2-1.7.2-P.150.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | S2-1.7.2- P.150.htb | EFT Field Survey | EFT Seismic | EFT Post Processing | EFT SeisMonitor |
| Номер версии (идентификационный номер ПО), не ниже | 1.7.2 | 4.2 | 4.2 | 2.0 | 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика»: - в плане - по высоте - «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)»: - в плане - по высоте | ±2-(2,5+0,5-10-6<D) ±2<5,0+0,540’6<d) ±2<5,0+0,540’6<D) ±2<10,0+0,840’6<D) ±2<250+140’6<D) ±2<500+140’6<d) |
| Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане - по высоте | ±2000 ±3000 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм: - «Статика»: - в плане - по высоте - «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)»: - в плане - по высоте | 2,5+0,540’60 5,0+0,540’60 5,0+0,540’60 10,0+0,840’60 250,0+140’60 500,0+140’60 |
| Допускаемая средняя квадратическая погрешность измерения координат в режиме «Автономный», мм: - в плане - по высоте | 1000 1500 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Г раницы допускаемой абсолютной погрешности измерений углов пространственной ориентации (при доверительной вероятности 0,95), °: - курс1) | ±0,102) |
| где D - длина измеряемого базиса в мм 1) - в диапазоне от 0 до 360° 2) - при расстоянии между антеннами не менее 2 м | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 866 |
| Тип антенны | Внешняя |
| Режимы измерений | «Статика», «Кинематика в реальном времени (RTK)», «Автономный», «Дифференциальный кодовый (DGNSS)» |
| Диапазон рабочих температур, °С | от -45 до +65 |
| Напряжение источника питания постоянного тока, В: - внешнее питание | от 9 до 36 |
| Габаритные размеры (ДхШхВ), мм, не более | 200x130x60 |
| Масса, кг, не более | 1,300 |
наносится типографским способом на титульный лист руководства по эксплуатации или на корпус аппаратуры наклейкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая EFT S2 | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Внешняя УКВ антенна | - | По заказу |
| Внешняя GSM антенна | - | 1 шт. |
| Коммуникационный кабель | - | 1 шт. |
| Программное обеспечение (на электронном носителе) | - | 1 шт. |
| Руководство по эксплуатации (на электронном носителе) | EFT S2. РЭ | 1 экз. |
приведены в разделе «Основные действия» «Аппаратура геодезическая спутниковая EFT S2. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 6811-001-51252683-2021 Аппаратура геодезическая спутниковая EFT S2. Технические условия.
| Зарегистрировано поверок | 367 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
