| Номер в госреестре | 86606-22 |
| Наименование СИ | Гидрофоны |
| Обозначение типа СИ | TC40ХХ |
| Изготовитель | "Teledyne RESON A/S", Дания |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гидрофоны ТС40ХХ (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода) и преобразования измеренных значений в электрический сигнал.
Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрический заряд, пропорциональный действующему звуковому давлению.
Гидрофоны выпускаются в четырёх модификациях ТС4013, ТС4033, ТС4034 и ТС4040, которые отличаются геометрическими размерами, уровнем чувствительности к звуковому давлению и рабочим диапазоном частот.
Конструктивно гидрофоны представляют собой герметичный корпус, в котором размещён пьезоэлектрический чувствительный элемент (пьезоэлемент), и встроенный малошумящий водонепроницаемый кабель. Для обеспечения механической, гидролитической и химической защиты пьезоэлемент снаружи защищён слоем звукопроницаемого покрытия - компаунда. Корпус гидрофонов ТС4033 и ТС4034 выполнен из алюминиево-бронзового сплава; гидрофона ТС4040 - из титана; гидрофона ТС4013 - из нержавеющей стали и снабжён уплотнительным кольцом. Корпуса гидрофонов не имеют электрического контакта с чувствительным элементом и кабелем. Водонепроницаемый соединительный кабель гидрофонов ТС4033, ТС4034 и ТС4040 представляет собой малошумящую экранированную пару, заканчивающуюся соединительной вилкой типа BNC. Водонепроницаемый соединительный коаксиальный кабель гидрофона ТС4013 снабжён миниатюрной вилкой типа Lemo и переходником типа BNC/Lemo (вилка - гнездо).
Гидрофоны, за исключением соединительной вилки, являются невосстанавливаемыми, неремонтируемыми и неразборными изделиями.
Гидрофоны не имеют встроенного усилителя и могут использоваться в качестве как приёмника, так и излучателя звукового давления.
Нанесение знака поверки на гидрофоны не предусмотрено.
Пломбирование гидрофонов не предусмотрено.
Заводской (серийный) номер и буквенно-цифровое обозначение модификации гидрофона, однозначно идентифицирующие каждый экземпляр средств измерений, нанесены на металлической части корпуса с помощью гравировки.

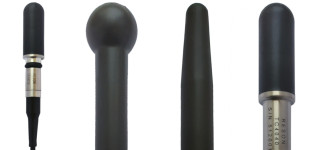

Общий вид гидрофонов представлен на рисунке 1.

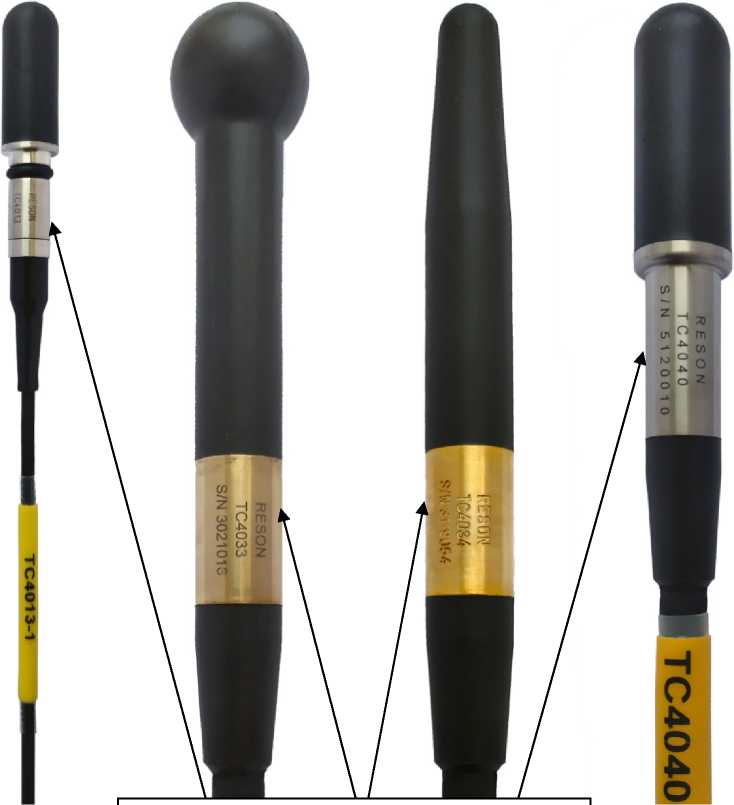

Места нанесения заводского (серийного) номера и обозначения модификации
а) гидрофон ТС4013
б) гидрофон ТС4033
в) гидрофон ТС4034
г) гидрофон ТС4040
Рисунок 1 - Общий вид гидрофонов
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| гидрофон ТС4013 | гидрофон ТС4033 | гидрофон ТС4034 | гидрофон ТС4040 | |
| Рабочий диапазон частот, Г ц | от 1 до 170000 | от 1 до 140000 | от 1 до 470000 | от 1 до 120000 |
| Уровень чувствительности по напряжению на опорной частоте 250 Гц, дБ относительно 1 В/мкПа | от-226 до -208 | от -214 до-200 | от -233 до -215 | от -215 до -203 |
Продолжение таблицы 1
| Наименование характеристики | Значение | |||
| гидрофон ТС4013 | гидрофон ТС4033 | гидрофон ТС4034 | гидрофон ТС4040 | |
| Неравномерность частотной характеристики чувствительности в рабочем диапазоне частот, дБ: - отклонение минимального уровня чувствительности от уровня чувствительности на опорной частоте, не менее - отклонение максимального уровня чувствительности от уровня чувствительности на опорной частоте, не более | -8,0 +5,0 | -10,0 +7,0 | -4,0 (от 1 Гц до 250 кГц) -12,0 (от 1 Гц до 470 кГц) +2,5 (от 1 Гц до 250 кГц) +7,0 (от 1 Гц до 470 кГц) | -4,0 (от 1 Гц до 80 кГц) -10,0 (от 1 Гц до 120 кГц) +2,5 (от 1 Гц до 80 кГц) +3,5 (от 1 Гц до 120 кГц) |
| Доверительные границы относительной погрешности уровня чувствительности при доверительной вероятности 0,95, дБ | ±1 | ,0 | ||
| Уровень чувствительности на излучение по напряжению, дБ относительно 1 мкПа/В на 1 м | от 114 до 133 (на частоте 100 кГц) | от 133 до 147 (на частоте 100 кГц) | от 105 до 125 (на частоте 100 кГц) | от 121 до 136 (на частоте 50 кГц) |
| Неравномерность диаграммы направленности в горизонтальной плоскости, дБ | ±2,0 (на частоте 100 кГц в рабочем угловом секторе ±180°) | |||
| Неравномерность диаграммы направленности в вертикальной плоскости, дБ | ±3,0 (на частоте 100 кГц в рабочем угловом секторе ±135°) | ±3,0 (на частоте 100 кГц в рабочем угловом секторе ±135°) | ±3,0 (на частоте 300 кГц в рабочем угловом секторе ±135°) | ±3,0 (на частоте 50 кГц в рабочем угловом секторе ±130°) |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| гидрофон ТС4013 | гидрофон ТС4033 | гидрофон ТС4034 | гидрофон ТС4040 | |
| Масса (с встроенным кабелем), кг, не более | 1,5 | 20 | 20 | 20 |
| Габаритные размеры без учёта длины кабеля (длина х диаметр), мм, не более | 63 х 9,5 | 138 х 25 | 138 х 16 | 116 х 21 |
Продолжение таблицы 2
| Наименование характеристики | Значение | |||
| гидрофон ТС4013 | гидрофон ТС4033 | гидрофон ТС4034 | гидрофон ТС4040 | |
| Электрическая ёмкость (с встроенным кабелем), нФ, не менее | 3,0 | 6,0 | 2,0 | 6,0 |
| Рабочие условия применения: - рабочая среда - температура рабочей среды, °С - избыточное гидростатическое давление, МПа, не более | морская и пресная вода от 0 до +35 | |||
| 10,0 | 10,0 | 10,0 | 5,0 | |
| Температура окружающего воздуха в условиях хранения, °С | от -40 до +80 | |||
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность гидрофонов
| Наименование | Обозначение | Количество |
| Гидрофон | ТС4013, или ТС4033, или ТС4034, или ТС4040 | 1 шт. |
| Паспорт | 55254153.406231.001 ПС | 1 экз. |
| Руководство по эксплуатации | 55254153.406231.001 РЭ | 1 экз. |
| Упаковочный ящик (в зависимости от модификации гидрофона) | - | 1 шт. |
приведены в документе 55254153.406231.001 РЭ «Гидрофоны ТС40ХХ. Руководство по эксплуатации», раздел 2.
Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;
Стандарт предприятия. Единые технические и метрологические требования на гидрофоны ТС40ХХ. Teledyne RESON A/S.
