| Номер в госреестре | 86608-22 |
| Наименование СИ | Токосъемники измерительные |
| Обозначение типа СИ | НТ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие НИФРИТ" (ООО "НПП НИФРИТ"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Токосъемники измерительные НТ (далее - токосъемники) предназначены для бесконтактных измерений силы переменного тока совместно с анализаторами спектра, вольтметрами и осциллографами и другими радиотехническими средствами измерений.
Принцип действия токосъемников основан на измерении силы тока с помощью трансформатора тока, первичную обмотку которого образует окружаемый пробником провод, а вторичная обмотка является измерительной обмоткой. Выходное напряжение в измерительной обмотке прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом калибровки токосъемника.
Токосъемники представляют собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. К выходу токосъемников может быть подключен анализатор спектра, осциллограф, вольтметр и другая аппаратура для измерения переменного напряжения.
Токосъемники выпускаются в 4-х модификациях: НТ-20, НТ-1000, НТИ-20, НТИ-1000. Модификации отличаются частотным диапазоном измеряемой силы тока. В модификациях НТИ-20 и НТИ-1000 дополнительно к токосъемнику установлен инжектор тока.
Общий вид токосъемников, с указанием места нанесения знака утверждения типа, приведен на рисунках 1 -2.
Корпуса токосъемников опломбированы наклейкой для предотвращения возможности несанкционированного вмешательства в работу токосъемников пробника, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелками на рисунках 1 -2.
Нанесение знака поверки на токосъемники не предусмотрено. Знак поверки наносится в свидетельство о поверке.
Заводские номера, идентифицирующие каждый экземпляр токосъемника, нанесены на корпус методом шелкографии в виде цифрового кода.
Место пломбировки

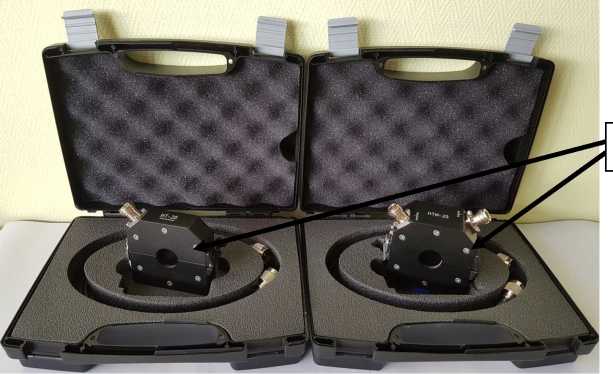

Рисунок 1 - Общий вид токосъемников НТ-20, НТИ-20, обозначение места пломбировки
Место пломбировки

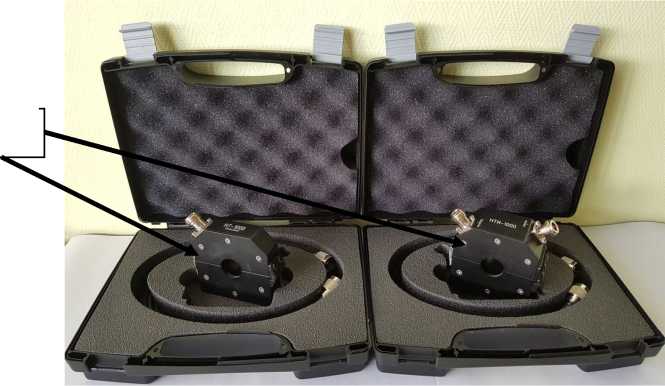

Рисунок 2 - Общий вид токосъемников НТ-1000, НТИ-1000, обозначение места пломбировки
Место нанесения знака утверждения типа
Место нанесения заводского номера

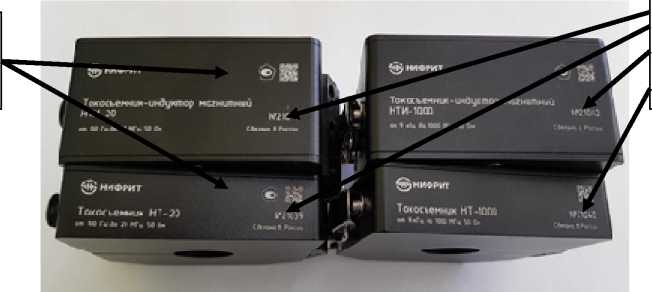

Рисунок 3 - Место нанесения знака утверждения типа, обозначение места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Модификация НТ-20
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, кГ ц | от 0,05 до 20000 |
| Коэффициент калибровки в зависимости от частоты напряжения переменного тока, дБ отн Ом-1 | от 15 до 40* |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±1,5 |
| * - конкретные значения приведены в формуляре | |
| Модификация НТ-1000 | |
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, МГ ц | от 0,009 до 1000 |
| Коэффициент калибровки в зависимости от частоты напряжения переменного тока, дБ отн Ом-1 | от - 30 до 30* |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ: в частотном диапазоне от 0,009 до 500 МГц в частотном диапазоне свыше 500 до 1000 МГц | ±1,5 ±2 |
| * - конкретные значения приведены в формуляре | |
Модификация НТИ-20
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, кГ ц | от 0,05 до 20000 |
| Коэффициент калибровки в зависимости от частоты напряжения переменного тока (в режиме измерения силы тока), дБ отн. Ом-1 | от 15 до 40* |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±1,5 |
| Коэффициент передачи в 50 Ом цепи в зависимости от частоты напряжения переменного тока (в режиме инжекции переменного тока), дБ | от 45 до 75* |
| Пределы допускаемой абсолютной погрешности коэффициента передачи в 50 Ом цепи, дБ | ±3 |
| * - конкретные значения приведены в формуляре | |
Модификация НТИ-1000
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, МГ ц | от 0,009 до 1000 |
| Коэффициент калибровки в зависимости от частоты напряжения переменного тока, дБ отн. Ом-1 | от - 30 до 30* |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ: в частотном диапазоне от 0,009 до 500 МГц в частотном диапазоне свыше 500 до 1000 МГц | ±1,5 ±2 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2 |
| Коэффициент передачи в 50 Ом цепи в зависимости от частоты напряжения переменного тока (в режиме инжекции переменного тока), дБ | от 10 до 60* |
| Пределы допускаемой абсолютной погрешности коэффициента передачи в 50 Ом цепи, дБ | ±3 |
| * - конкретные значения приведены в формуляре | |
Таблица 2 - Основные технические характеристики
Модификации НТ-20, НТ-1000
| Наименование характеристики | Значение характеристики |
| Максимальное среднеквадратическое значение силы | |
| переменного тока, мА | 100 |
| Диаметр проходного отверстия, мм, не менее | 22 |
| Габаритные размеры, мм, не более: | |
| - длина | 96 |
| - ширина | 90 |
| - высота | 22 |
| Масса, кг, не более | 0,4 |
Модификации НТИ-20, НТИ-1000
| Максимальное среднеквадратическое значение силы переменного тока, мА | 100 |
| Диаметр проходного отверстия, мм, не менее | 22 |
| Максимальная мощность ВЧ сигнала, подаваемая на вход инжектора, Вт | 0,25 |
| Габаритные размеры, мм, не более: | |
| - длина | 96 |
| - ширина | 90 |
| - высота | 40 |
| Масса, кг, не более | 0,7 |
Продолжение таблицы 2
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
наносится на корпуса токосъемников методом шелкографии и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность токосъемников измерительных НТ
| Наименование | Обозначение | Количество |
| Токосъемник измерительный НТ | НТ-20, НТ-1000, НТИ-20, НТИ-1000* | 1 |
| Кабель коаксиальный | N - N | 1 |
| Руководство по эксплуатации | ПНРМ.422499.001 РЭ | 1 |
| Формуляр | ПНРМ.422499.001 ФО | 1 |
| Методика поверки | _ | 1 |
| Футляр** | _ | 1 |
| * - указывается конкретная модификация * * - поставляется по требованию заказчика | ||
приведены в разделе 2 документа ПНРМ.422499.001 РЭ «Токосъемники измерительные НТ. Руководство по эксплуатации».
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10"1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до2^ 109 Гц»;
Токосъемники измерительные НТ. Технические условия ПНРМ.422499.001 ТУ.
| Зарегистрировано поверок | 30 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
