| Номер в госреестре | 86609-22 |
| Наименование СИ | Источники переменного трехфазного напряжения и тока |
| Обозначение типа СИ | "ТРИТОН-7.0" |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное Объединение "Цифровые регуляторы" (ООО НПО "Цифровые регуляторы"), г. Новосибирск |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники переменного трехфазного напряжения и тока «ТРИТОН-7.0» (далее -Прибор) предназначены для воспроизведения напряжения и токов при проверке электронных и электромеханических устройств.
Принцип действия Прибора заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с сенсорного ЖК-дисплея, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формирование из этого сигнала выходного тока или напряжения в зависимости от рода работы.
Прибор выполнен в водонепроницаемом ударопрочном кейсе, на корпусе которого находятся ручка с противоскользящим покрытием. Прибор работает в горизонтальном положении, при этом крышка откидывается. Все органы управления находятся на лицевой панели. Управление прибором производится сенсорным ЖК-дисплеем, расположенным на передней панели.
Заводской номер Прибора наносится лазерной гравировкой на пластиковую табличку, расположенную на откидной крышке корпуса Прибора. Заводской номер записывается в формате «07-ХХХ», где «ХХХ» - арабские цифры, обозначающие порядковый номер изготовленного Прибора, начиная с «001». Место и способ нанесения заводского номера, обеспечивает возможность его прочтения и сохранности в процессе эксплуатации. Знак поверки на Прибор не наносится.

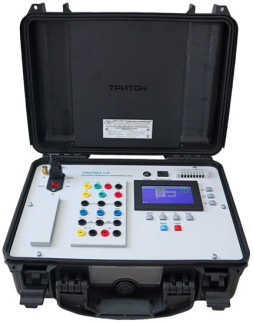

Общий вид Прибора представлен на рисунке 1.
1

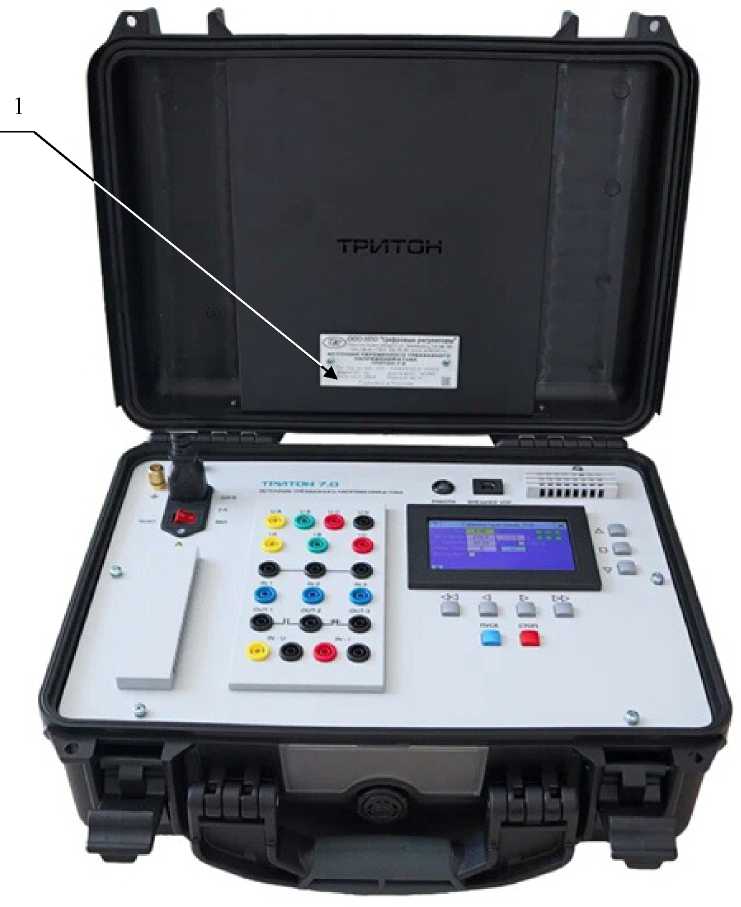

Рисунок 1 - Общий вид Прибора:
1 - табличка с заводским номером Прибора и знаком утверждения типа.

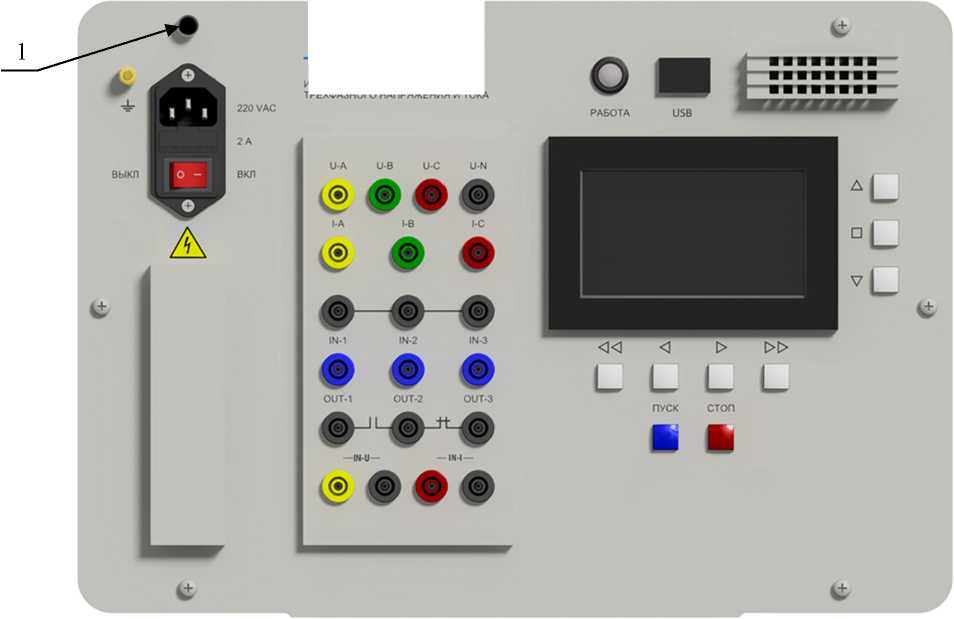

Схема пломбировки от несанкционированного доступа (мастичные пломбы с изображением знака завода-изготовителя) представлена на рисунке 2.
ТРИТОН 7.0
ИСТОЧНИК ПЕРЕМЕННОГО
ТРЕХФАЗНОГО НАПРЯЖЕНИЯ И ТОКА
Рисунок 2 - Схема пломбировки Прибора от несанкционированного доступа: 1 - место пломбировки.
Программное обеспечение (далее - ПО) Прибора представлено встроенным (интегрированным) ПО микропроцессора, расположенного на печатной плате управления. Встроенное ПО размещено в памяти программы микропроцессора, защищённой от считывания и модификации путём установки соответствующих битов защиты памяти программ во время программирования микропроцессора на предприятии-изготовителе, разделено на ПО дисплея и ПО контроллера, и является метрологически значимым.
Интерфейс информационного обмена с панели управления к плате управления является защищёнными, т.к. не обеспечивают возможность перепрограммирования микроконтроллера (электрически не связаны с интерфейсом программирования). Содержит данные калибровки (защищенные паролем), способные оказать влияние на ПО и полученные результаты измерений.
Идентификационные данные ПО Прибора, приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО дисплея | Номер версии (идентификационный номер) ПО контроллера |
| Встроенное | _ | v1.0.03 и выше | v1.0.2 и выше |
Уровень защищённости ПО Прибора от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование | Ед. изм. | Значение |
| Режим переменного трехфазного напряжения и тока симметричный/произвольный | ||
| Диапазон воспроизведения фазного напряжения переменного тока одного источника | В | от 10 до 127 |
| Пределы допустимой относительной погрешности воспроизведения напряжения переменного тока | % | ±1 |
| Максимальный допустимый ток нагрузки одного источника напряжения, не менее | А | 0,5 |
| Коэффициент гармоник воспроизводимого напряжения, не более | % | 0,5 |
| Максимальное значение постоянной составляющей фазного напряжения одного источника, не более | В | ±1 |
| Диапазон воспроизведения силы переменного тока одного источника | А | от 0,1 до 10 |
| Пределы допускаемой относительной погрешности воспроизведения силы переменного тока | % | ±1 |
| Максимальное сопротивление нагрузки одного источника тока, не менее | Ом | 0,6 |
| Диапазон воспроизводимых частот напряжения и тока, в режиме без синхронизации с питающей сетью | Гц | от 15 до 75 |
| Пределы допускаемой абсолютной погрешности воспроизводимых частот напряжений и токов | Гц | ±0,05 |
| Нестабильность частоты сигнала за 10 мин, не более | Гц | ±0,01 |
Продолжение таблицы 2
| Наименование | Ед. изм. | Значение |
| Угол фазового сдвига между воспроизводимыми напряжениями в симметричном режиме | градус | 120 |
| Диапазон изменения угла фазового сдвига между воспроизводимыми напряжениями и токами в симметричном и произвольном режимах | градус | от +180 до -180 |
| Пределы допускаемой абсолютной погрешности установки и поддержания заданного фазового угла | градус | ±1 |
| Режим однофазный | ||
| Диапазон воспроизведения напряжения переменного тока | В | от 10 до 250 |
| Пределы допустимой относительной погрешности воспроизведения напряжения переменного тока | % | ±1 |
| Максимальный допустимый ток нагрузки по напряжению, не менее | А | 0,5 |
| Диапазон воспроизведения силы переменного тока | А | от 0,1 до 20 |
| Пределы допускаемой относительной погрешности воспроизведения переменного тока | % | ±1 |
| Максимальное сопротивление нагрузки по току, не менее | Ом | 0,3 |
| Частота воспроизведения напряжения и тока в режиме без синхронизации с питающей сетью | Гц | от 15 до 75 |
| Пределы допускаемой абсолютной погрешности воспроизводимых частот напряжений и токов | Гц | ±0,05 |
| Нестабильность частоты сигнала за 10 мин, не более | Гц | ±0,01 |
| Диапазон изменения угла фазового сдвига между воспроизводимым напряжением и током | градус | от +180 до -180 |
| Пределы допускаемой абсолютной погрешности установки и поддержания заданного фазового угла | градус | ±1 |
| Режим постоянного тока | ||
| Диапазон воспроизведения напряжения постоянного тока | В | от 10 до 350 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока | % | ±1 |
| Максимальный допустимый ток нагрузки источника напряжения, не менее | А | 0,7 |
| Диапазон воспроизведения силы постоянного тока | А | от 0,5 до 20 |
| Пределы допускаемой относительной погрешности воспроизведения постоянного тока | % | ±1 |
| Максимальное сопротивление нагрузки токового канала, не менее | Ом | 0,3 |
Продолжение таблицы 2
| Наименование | Ед. изм. | Значение |
| Аналоговые входы | ||
| Диапазон измерения напряжения постоянного тока по входу IN-U в режиме «Напр. 100В» | В | от 0 до +100 |
| Диапазон измерения напряжения постоянного тока по входу IN-U в режиме «Напр. 300В» | В | от 0 до +300 |
| Диапазон измерения силы постоянного тока по входам IN-U, IN-I в режиме «Ток 20мА» | мА | от 0 до +25 |
| Диапазон измерения напряжения постоянного тока по входу IN-I в режиме «Напр. 75мВ» | мВ | от 0 до +200 |
| Пределы допускаемой абсолютной погрешности измерения тока | мА | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерения напряжения в диапазоне от 0 мВ до +200 мВ | мВ | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерения напряжения в диапазонах от 0 В до +100 В и от 0 В до +300 В | В | ±0,2 |
Таблица 3 - Технические характеристики
| Наименование | Ед. изм. | Значение |
| Количество источников напряжения | шт. | 3 |
| Количество источников тока | шт. | 3 |
| Количество дискретных выходов | шт. | 2 |
| Максимальное значение напряжения на клеммах дискретных выходов | В | 250 |
| Максимальное значение силы тока на клеммах дискретных выходов | А | 5 |
| Количество дискретных входов (тип «сухой контакт») | шт. | 2 |
| Количество аналоговых входов | шт. | 2 |
| Диапазон установки предельного времени срабатывания и отпускания в режиме проверки реле | с | от 1 до 100 |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха при +25 °С - атмосферное давление - напряжение питающей сети переменного тока, при частоте 50 Гц - частота питающей сети | °С % кПа В Гц | +20 ± 5 от 30 до 80 от 84 до 106 220 ± 4,4 50 ± 0,5 |
Продолжение таблицы 3
| Наименование | Ед. изм. | Значение |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха при +25 °С - атмосферное давление - напряжение питающей сети переменного тока, при частоте 50 Гц | °С % кПа В | от +5 до +40 90 от 70 до 106,7 220 ± 22 |
| Предельные условия транспортирования: - температура окружающего воздуха - относительная влажность воздуха при +25 °С - атмосферное давление | °С % кПа | от -25 до +55 95 от 70 до 106,7 |
| Габаритные размеры прибора | мм | 450x350x180 |
| Масса прибора без соединительных проводов, не более | кг | 9 |
| Средняя наработка на отказ, не менее | ч | 10000 |
| Средний срок службы | лет | 15 |
на закрепленную на откидной крышке корпуса табличку лазерной гравировкой и на титульные листы паспорта и руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплект поставки Прибора
| № п/п | Наименование | Обозначение | Количество |
| 1 | Источник переменного трехфазного напряжения и тока «ТРИТОН-7.0» | - | 1 шт. |
| 2 | Кабель сетевой | - | 1 шт. |
| 3 | Кабель соединительный | - | 6 шт. |
| 4 | Паспорт | ЦРОП 407.01 ПС | 1 экз. |
| 5 | Руководство по эксплуатации | ЦРОП 407.07 РЭ | 1 экз. |
| 6 | Копия декларации о соответствии | 1 экз. |
приведены в разделе 5 «Указания по эксплуатации» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В, в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1406 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091.
