| Номер в госреестре | 86614-22 |
| Наименование СИ | Индикаторы часового типа с ценой деления 0,01 мм |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.
Индикаторы изготавливаются с регулируемым полем допуска.
Индикаторы изготавливаются двух классов точности 0 и 1, отличающиеся между собой метрологическими характеристиками.
Общий вид индикаторов, в зависимости от диапазона измерений, представлен на рисунках 1-4.
Примеры условного обозначения индикатора:
- с диапазоном измерений 0—2 мм, класса точности 0:
Индикатор ИЧ02 кл. 0 ГОСТ 577-68
- индикатора с диапазоном измерений 0—10 мм, класса точности 1:
Индикатор ИЧ10 кл. 1 ГОСТ 577-68
Логотип ZITOITI наносится на паспорт индикатора типографским методом, на циферблат краской.
Заводской номер наносится на боковую или заднюю поверхность корпуса индикатора лазерной маркировкой и содержит формат буквенно-цифрового обозначения.
Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью краски.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.

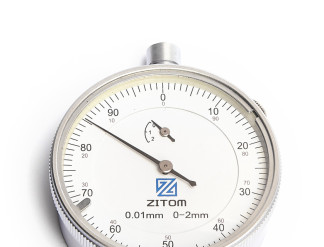

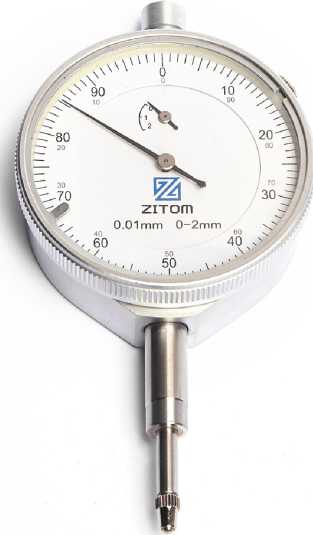

Рисунок 1 - Общий вид индикаторов с диапазоном измерений от 0 до 2 мм

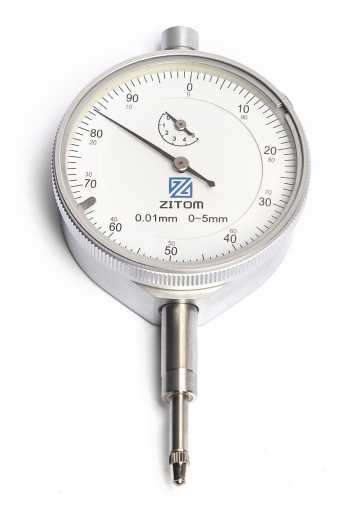

Рисунок 2 - Общий вид индикаторов с диапазоном измерений от 0 до 5 мм

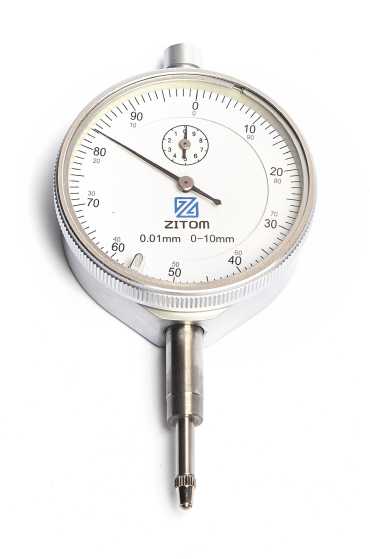

Рисунок 3 - Общий вид индикаторов с диапазоном измерений от 0 до 10 мм

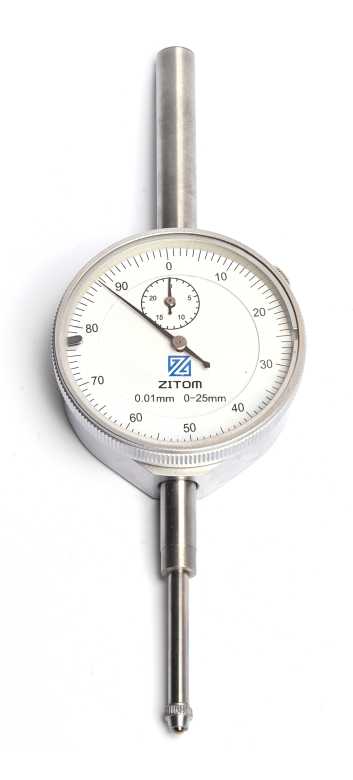

Рисунок 4 - Общий вид индикаторов с диапазоном измерений от 0 до 25 мм
Лист № 4
Всего листов 8
Таблица 1 - Наибольшая разность погрешностей, размах и вариация показаний индикаторов
| Класс точнос ти | Наибольшая разность погрешностей измерений индикатора, мкм | Размах показаний индикатора для диапазона измерений, мкм, не более | Вариация показаний индикатора для диапазона измерений, мкм, не более | |||||||
| на любом участке диапазона измерений, мм | во всем диапазоне измерений, мм | |||||||||
| Л0,1 | Л1 | Л2 | Л5 | Л10 | Л25 | до 10 мм | св. 10 мм | до 10 мм | св. 10 мм | |
| 0 | 4 | 8 | 10 | 12 | 15 | 22 | 3 | 5 | 2 | 5 |
| 1 | 6 | 10 | 12 | 16 | 20 | 30 | 6 | 3 | 6 | |
| Примечания: 1. Под Л0,1 и Л1 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей измерений индикатора в пределах любого участка длиной соответственно 0,1 мм и 1,0 мм диапазона измерений при прямом или обратном ходе измерительного стержня. 2. Под Д2, Л5, Л10, Л25 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей измерений индикатора с диапазоном измерений соответственно от 0 до 2 мм (Л2), от 0 до 5 мм (Л5), от 0 до 10 мм (Л 10) и от 0 до 25 мм (А25) при прямом или обратном ходе измерительного стержня. | ||||||||||
Таблица 2 - Измерительное усилие индикаторов и его колебание
| Диапазон измерений, мм | Наибольшее измерительное усилие при прямом ходе, Н | Колебание измерительного усилия, Н, не более, при | |
| прямом или обратном ходе | изменении направления движения измерительного стержня | ||
| От 0 до 2 | 0,4 | ||
| От 0 до 5 | 1,5 | 0,6 | 0,5 |
| От 0 до 10 | |||
| От 0 до 25 | 3,0 | 1,8 | 1,0 |
Таблица 3 - Технические характеристики индикаторов
| Наименование характеристики | Значение |
| Присоединительный диаметр гильзы | 8h7 |
| Отклонение от цилиндричности присоединительного диаметра гильзы, мкм, не более | 8 |
| Общий ход измерительного стержня превышает рабочий, мм, не менее чем на, для индикаторов с диапазонами измерений: от 0 до 2 мм от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм | 0,3 0,5 1,0 |
| Изменение показаний индикатора при нажиме на измерительный стержень в направлении, перпендикулярном его оси с усилием от 2,0 до 2,5 Н, дел шкалы, не более, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм | 0,5 1,5 |
| Длина деления шкалы, мм, не менее | 1 |
| Ширина штрихов, мм, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм | От 0,15 до 0,25 От 0,15 до 0,35 |
| Ширина стрелки в части, которая находится над шкалой, мм | От 0,15 до 0,20 |
| Расстояние между концом стрелки и циферблатом, мм, не более | 0,7 |
| Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы, мкм, не более. | 0,63 |
| Параметр шероховатости Ra по ГОСТ 2789-73 рабочей поверхности измерительного наконечника, мкм, не более | 0,10 |
Таблица 4 - Наибольший диаметр индикатора, габаритные размеры и масса
| Диапазон измерений, мм От 0 до 2 | Наибольший диаметр индикатора, мм 42 | Г абаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| 42х23х100 | 0,120 | ||
| От 0 до 5 От 0 до 10 От 0 до 25 | 60 | 60х24х115 | 0,180 |
| 60 100 | 60х24х115 100х30х180 | 0,180 0,300 |
Примечание: *-размеры указаны без учёта размера крепёжного ушка.
Таблица 5 - Условия эксплуатации и полный средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур - изменение температуры воздуха в течении 1 ч, °С, не более - относительная влажность воздуха при температуре 20 °С, % | От +15 до +25 2 80 |
| Полный средний срок службы, лет | 6 |
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Индикатор часового типа | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
