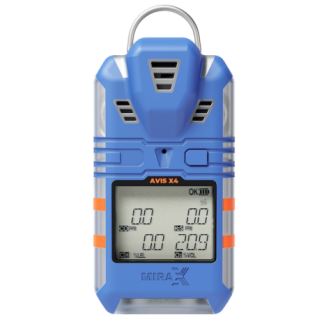

Газоанализаторы портативные AVIS, 86615-22

Идентификационные данные (признаки)

Значение

AVIS X1

AVIS X4

Идентификационное наименование ПО

FW AvisXl

FW AvisX4

Номер версии (идентификационный номер) ПО, не ниже

0.01

Цифровой идентификатор ПО

-

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

IR-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

IR-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

IR-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

IR-CH4-100%

от 0 до 100 %

±(0,1+0,049-X) %

IR-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3

± (0,152-X - 15,6)

Этилен C2H4

IR-C2H4-100

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-C2H4-50

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Пропан C3H8

IR-C3H8-100

0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

Ж-СзН8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

IR-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

IR-CJ 18-10)0)%

от 0 до 100 %

±(0,1+0,049^X) %

IR-C3H8-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3

± (0,152-X - 15,6)

н-бутан C4H10

IR-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

IR-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

IR-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

IR-i-C4H10-100

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

IR-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

IR-C5H12-100

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

IR-C5H12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

Ж-С5Н10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

Ж-С5Н10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

IR-C6H14-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

IR-C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан С6Н12

Ж-С6Н12-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

Ж-С6Н12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Этан C2H6

IR-C2H6-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

IR-CI hOI 1-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

IR-C6H6-1OO

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

IR-C6H6-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен (пропен) C3H6

Ж-С3Н6-100

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

Ж-С3Н6-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

Ж-С2Н5ОН-

48,3

от 0 до 1,5 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

Ж-С7Н16-100

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

Ж-С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

Ж-С2Н4О-100

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

Ж-С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Диоксид углерода СО2

IR-CO2-2,5

от 0 до 0,5 % включ.

±0,05 %

св. 0,5 до 2,5 %

±(0,1-X) %

Ж-СО2-5

от 0 до 2,5 % включ.

±0,25 %

св. 2,5 до 5,0 %

±(0,1-X) %

2-пропанон (ацетон) C3H6O

IR-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

IR-i-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

IR-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил-1,3-бутадиен (изопрен) C5H8

IR-C5H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

IR-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Ацетилен С2Н2

Ж-С2Н2-100

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

IR-СЧ 12-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

IR-C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

Ж-С7Н8-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

Ж-С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

IR- С8Н10-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

Ж-С8Н18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

Ж-С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат С6Н12О2

Ж-С6Н12О2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дивинил) С4Н6

IR-C'.iII(,-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4а2

IR-C2H4C12-5O

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульф ид C2H6S

IR-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен С6Н12

IR-C6Hi2-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (втор-бутанол) sec-C4H9OH

IR-sec-С4Н9ОН-31,2Т

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2НзС1

1Я-С2НзС1-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан С3Н6

Ж-СзН6-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

И<-С'з11(,-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

Ж-С2Н6О-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

IR-C4HioO-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена С3Н6О

IR-С'з! 1(,О-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Хлорбензол C6H5Q

IR-C6H5C1-

38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

Ж-С4Н8О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН

IR-tert-С4Н90Н-50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси-2-метилпропан (метилтр етбутилов ый эфир) tert-С5Н12О

IR-tert-С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) P-C8H1o

IR-P-C8Hio-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-ксилол) 0-C8H1o

IR-o-C8Hio-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) i-Сз^ОН

IR-i-HI НО I-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен С8Н16

IR-C8H16-

33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) 1-С5Н12

Ж4-С5Нп-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

IR-CH3SH-5O

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

IR-C2H5SH-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

IR-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид C2H6S2

IR-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Сумма углеводородов С2-С10 (поверочный компонент метан)

IR-C2C10CH4-

100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

IR-C2C10CH4-

50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

IR- C2C10CH4-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

IR-C2C10C3H8-

100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085% (±5 % НКПР)

IR- C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

IR- C2C10C3H8-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3

± (0,152-X - 15,6)

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 523682005;

7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м3).

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

LEL-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

LEL-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

LEL-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3

± (0,152-X - 15,6)

Этилен C2H4

LEL -C2H4-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL -C2H4-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

LEL -C3H8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL -СзН8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

LEL- C3H8-

7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000мг/м3

± (0,152-X - 15,6)

н-бутан C4H10

LEL -C4H10-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL -C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

LEL -C4H8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

LEL -i-C4H10-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

LEL -i-C4H10-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

LEL -C5H12-50Т

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 % (±3 % НКПР)

LEL -C5H12-50

от 0 до0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

LEL -С5Н10-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL -С5Н10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

н-гексан C6H14

LEL -C6H14-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL -C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан С6Н12

LEL -С6Н12-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL -С6Н12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

LEL -C2H6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL -C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

LEL -СНзОН-50Т

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,18 % (±3 % НКПР)

LEL -СНзОН-

50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол С6Н6

LEL -С6Н6-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL -С6Н6-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен (пропен) C3H6

LEL -С3Н6-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL -СзН6-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

LEL -С2Н5ОН-

48,3Т

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,093 % (±3 % НКПР)

LEL -С2Н5ОН-

48,3

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

LEL -С7Н16-50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 % (±3 % НКПР)

LEL -С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

LEL -С2Н4О-50Т

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,078 % (±3 % НКПР)

LEL -С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) C3H6O

LEL -C3H6O-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 % (±3 % НКПР)

LEL -C3H6O-

50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Водород Н2

LEL -Н2-50Т

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 % (±3 % НКПР)

LEL -Н2-50

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

LEL -i-C4H8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL -i-C4H8-

50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил-1,3-бутадиен (изопрен) C5H8

LEL -C5H8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL -C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

LEL -С2Н2-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

LEL -С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

LEL -C3H3N-50Т

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 % (±3 % НКПР)

LEL -C3H3N-

50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

LEL -С7Н8-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

LEL -С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

LEL- С8Н10-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

LEL -С8Н18-50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

LEL -С8Н18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

LEL -С4Н8О2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

LEL -С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Метилацетат С3Н6О2

LEL -С3Н6О2-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 % (±3 % НКПР)

LEL -С3Н6О2-

50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

Бутилацетат С6Н12О2

LEL-C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

1,3-бутадиен (дивинил) С4Н6

LEL -С4Н6-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

LEL -С4Н6-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4а2

LEL -С2Н4а2-50Т

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,19 % (±3 % НКПР)

LEL -С2Н4а2-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульф ид C2H6S

LEL - C2H6S-50Т

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 % (±3 % НКПР)

LEL - C2H6S-

50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен С6Н12

LEL -С6Н12-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

LEL -С6Н12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

LEL-sec-С4Н9ОН-31,2Т

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2НзС1

LEL -С2НзС1-50Т

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 % (±3 % НКПР)

LEL -С2НзС1-

50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан С3Н6

LEL -СзН6-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

LEL -СзН6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

LEL -С2Н6О-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 % (±3 % НКПР)

LEL -С2Н6О-

50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

LEL -С4Н10О-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL -С4Н10О-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена С3Н6О

LEL-C3H6O-50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 % (±3 % НКПР)

LEL-C3H6O-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5Q

LEL-C6H5C1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-бутанон (метилэтилкетон) C4H8O

LEL-C4H8O-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

LEL-C4H80-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил- 2-пропанол (третбутанол) tert-С4Н9ОН

LEL-tert-С4Н90Н-50Т

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,054 % (±3 % НКПР)

LEL-tert-С4Н90Н-50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси- 2-метилпропан (метилтретбутилов ый эфир) tert-С5Н12О

LEL-tert-С5Н12О-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

LEL-tert-С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) P-C8H1o

LEL-P-C8Hio-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-ксилол) 0-С8Н10

LEL-o-C8Hio-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) i-С3Н7ОН

LEL-i-СзН7ОН-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Аммиак NH3

LEL-NH3-5OT

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,45 % (±3 % НКПР)

LEL-NHs-50

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,75 % (±5 % НКПР)

Октен С8Н16

LEL-C8H16-

33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) I-CsHu

LEL-i^Hn-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

LEL-i^Hn-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) ('IhSIl

LEL-CHsSH-

50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

LEL-C2H5SH-

50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

LEL-C2H3N-5O

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид C2H6S2

LEL-C2H6S2-

50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

LEL-CH-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Дизельное топливо4)6)

LEL-CH-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

LEL-CH-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

LEL-CH-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С2-С10 (поверочный компонент метан)

LEL-C2CioCH4-5OT

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

LEL-C2C10CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

LEL- C2C10 CH4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

LEL-С2С1оСзН8-5ОТ

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

LEL-C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Сумма углеводородов С2-С10 (поверочный компонент пропан)

LEL- C2C10 C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3

± (0,152-X - 15,6)

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 523682005;

7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, мг/м3.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

_    _ ____ 3

концентрации

), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Сероводород H2S

EC-H2S-7,1

от 0 до 7,1млн-1

от 0 до 10,0 включ.

±10

-

EC-H2S-20

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 20

_ -1 млн

св. 14,2 до 28,4

-

±10

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

_    _ ____ 3

концентрации

), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Сероводород H2S

EC-H2S-5O

от 0 до 5 млн-1 включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50млн-1

св. 7,1 до 71

-

±15

EC-H2S-1OO

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100

_ -1 млн

св. 14,2 до 142

-

±10

EC-H2S-2OO

от 0 до 20 млн-1 включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200млн-1

св. 28,4 до 284

-

±15

EC-H2S-2OOO

от 0 до 200 млн-1 включ.

от 0 до 284 включ.

±15

-

св. 200 до 2000

_ -1 млн

св. 284 до 2840

-

±15

Оксид этилена C2H4O

EC-C2H4O-20

от 0 до 5 млн-1 включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20млн-1

св. 9,15 до 36,6

-

±20

Хлористый водород HCL

EC-HCL-30

от 0 до 3 млн-1 включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30млн-1

св. 4,56 до 45,6

-

±20

Фтористый водород HF

EC-HF-5

от 0 до 0,1млн-1 включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн-

1

св. 0,08 до 4,15

-

±20

EC-HF-10

от 0 до 1 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10млн-1

св. 0,8 до 8,3

-

±20

Озон Оз

EC-O3-0,25

от 0 до 0,05 млн-1 включ.

от 0 до 0,1 включ.

±20

-

св. 0,05 до 0,25

_ -1 млн

св. 0,1 до 0,5

-

±20

Моносилан (силан) SiH4

EC-SiH4-50

от 0 до 10 млн-1 включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50

_ -1 млн

св. 13,4 до 67

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации 3), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Оксид азота NO

EC-NO-50

от 0 до 5 млн-1 включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50млн-1

св. 6,25 до 62,5

-

±20

EC-NO-250

от 0 до 50 млн-1 включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250

_ -1 млн

св. 62,5 до 312,5

-

±20

Диоксид азота NO2

EC-NO2-20

от 0 до 1 млн-1 включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20млн-1

св. 1,91 до 38,2

-

±20

Аммиак NH3

EC-NH3-100

от 0 до 10 млн-1 включ.

от 0 до 7,1 включ.

±20

-

св. 10 до 100

_ -1 млн

св. 7,1 до 71

-

±20

EC-NH3-500

от 0 до 30 млн-1 включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500

_ -1 млн

св. 21,3 до 355

-

±20

EC-NH3-1000

от 0 до 100 млн-1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000

_ -1 млн

св. 71 до 710

-

±20

Цианистый водород HCN

EC-HCN-10

от 0 до 0,5млн-1 включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10

- -1 млн

св. 0,56 до 11,2

-

±15

EC-HCN-15

от 0 до 1 млн-1 включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15млн-1

св. 1,12 до 16,8

-

±15

EC-HCN-30

от 0 до 5 млн-1 включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30млн-1

св. 5,6 до 33,6

-

±15

EC-HCN-100

от 0 до 10 млн-1 включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100

_ -1 млн

св. 11,2 до 112

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации 3), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Оксид углерода CO

EC-CO-200

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200

_ -1 млн

св. 17,4 до 232

-

±20

EC-CO-500

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500

_ -1 млн

св. 17,4 до 580

-

±20

EC-CO-5000

от 0 до 1000 млн-1 включ.

от 0 до 1160 включ.

±20

-

св. 1000 до 5000

_ -1 млн

св. 1160 до 5800

-

±20

Диоксид серы SO2

EC-SO2-5

от 0 до 1 млн-1 включ.

от 0 до 2,66 включ.

±20

-

св. 1 до 5 млн-1

св. 2,66 до 13,3

-

±20

EC-SO2-20

от 0 до 5 млн-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20млн-1

св. 13,3 до 53,2

-

±20

EC-SO2-50

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50

_ -1 млн

св. 26,6 до 133

-

±20

EC-SO2-100

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн-1

св. 26,6 до 266

-

±20

EC-SO2-2000

от 0 до 100 млн-1 включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000

_ -1 млн

св. 266 до 5320

-

±20

Хлор Cl2

EC-Cl2-5

от 0 до 0,3млн-1 включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн-1

св. 0,88 до 14,75

-

±20

EC-Cl2-20

от 0 до 5 млн-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 20млн-1

св. 14,7 до 59

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

_    _ ____ 3

концентрации

), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Кислород О2

EC-O2-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

EC-O2-100

от 0 до 100 %

-

±1

-

Водород Н2

EC-H2-1000

от 0 до 100 млн-1 включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000

_ -1 млн

св. 8,0 до 80,0

-

±10

EC-H2-10000

от 0 до 1000 млн-1 включ.

от 0 до 80,0 включ.

±10

-

св. 1000 до 10000 млн-1

св. 80,0 до 800

-

±10

Формальдегид СН2О

ЕС-СН20-10

от 0 до 0,4млн-1 включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 10

- -1 млн

св. 0,5 до 12,5

-

±20

Несимметричн ый диметилгидрази н C2H8N2

EC-C2H8N2-O,5

от 0 до 0,12 млн-1 включ.

от 0 до 0,3 включ.

±20

-

св. 0,12 до 0,5

- -1 млн

св. 0,3 до 1,24

-

±20

Метанол СНзОН

ЕС-СНзОН-20

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 20млн-1

св. 6,65 до 26,6

-

±20

ЕС-СНзОН-50

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50млн-1

св. 6,65 до 66,5

-

±20

ЕС-СНзОН-200

от 0 до 20 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 20 до 200млн-1

св. 26,6 до 266,0

-

±20

EC-CH3OH-

1000

от 0 до 100 млн-1 включ.

от 0 до 133,0 включ.

±20

-

св. 100 до 1000

_ -1 млн

св. 133,0 до 1330

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации 3), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Этантиол (этилмеркаптан ) C2H5SH

EC-C2H5SH-4

от O до 0,4млн-1 включ.

от O до 1 включ.

±20

-

св. 0,4 до 4 млн-1

св. 1 до 10

-

±20

Метантиол (метилмеркапта н) CH3SH

EC-CH3SH-4

от O до 0,4млн-1 включ.

от O до 0,8 включ.

±20

-

св. 0,4 до 4 млн-1

св. 0,8 до 8

-

±20

Карбонилхлорид (фосген) СОС12

ЕС-СОС12-1

от O до 0,1 млн-1 включ.

от O до 0,41 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,41 до 4,11

-

±20

Фтор F2

EC-F2-1

от O до 0,1 млн-1 включ.

от O до 0,16 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,16 до 1,58

-

±20

Фосфин PH3

ЕС-РНз-1

от O до 0,1 млн-1 включ.

от O до 0,14 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,14 до 1,41

-

±20

ЕС-РНз-10

от O до 1 млн-1 включ.

от O до 1,41 включ.

±20

-

св. 1 до 10 млн-1

св.1,41 до 14,1

-

±20

Арсин AsH3

EC-AsH3-1

от O до 0,1 млн-1 включ.

от O до 0,32 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,32 до 3,24

-

±20

Уксусная кислота C2H4O2

EC-C2H4O2-1O

от O до 2 млн-1 включ.

от O до 5 включ.

±20

-

св. 2 до 10млн-1

св. 5 до 25

-

±20

EC-C2H4O2-3O

от O до 5 млн-1 включ.

от O до 12,5 включ.

±20

-

св. 5 до 30млн-1

св.12,5 до 75,0

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

_    _____ 3

концентрации

), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Г идразин N2H4

EC-N2H4-2

от 0 до 0,2 млн-1 включ.

от 0 до 0,26 включ.

±20

-

св. 0,2 до 2 млн-1

св. 0,26 до 2,66

-

±20

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

2) - Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений.

3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-М/Уш, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Винилхлорид C2H3C1

PID-C2H3CI-10

от 0 до 1,9 включ.

от 0 до 5 включ.

±20

-

св. 1,9 до 10

св. 5 до 26

-

±20

PID-C2H3CI-100

от 0 до 10 включ.

от 0 до 26 включ.

±20

-

св. 10 до 100

св. 26 до 260

-

±20

PID-C2H3CI-500

от 0 до 100 включ.

от 0 до 260 включ.

±20

-

св. 100 до 500

св. 260 до 1300

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Бензол C6H6

PID-C6H6-10

от 0 до 4,6 включ.

от 0 до 15 включ.

±20

-

св. 4,6 до 10

св. 15 до 32,5

-

±20

PID-C6H6-100

от 0 до 10 включ.

от 0 до 32,5 включ.

±20

-

св. 10 до 100

св. 32,5 до 325

-

±20

PID-C6H6-500

от 0 до 100 включ.

от 0 до 325 включ.

±20

-

св. 100 до 500

св. 325 до 1625

-

±20

Этилбензол C8H10

PID-C8H10-100

от 0 до 10 включ.

от 0 до 44,1 включ.

± 15

-

св. 10 до 100

св. 44,1 до 441

-

± 15

PID-C8H10-500

от 0 до 100 включ.

от 0 до 441 включ.

± 15

-

св. 100 до 500

св. 441 до 2205

-

± 15

Фенилэтилен (стирол) (винилбензол) C8H8

PID-C8H8-40

от 0 до 6,9 включ.

от 0 до 29,9 включ.

±20

-

св. 6,9 до 40

св. 29,9 до 173,2

-

±20

PID-C8H8-500

от 0 до 100 включ.

от 0 до 433 включ.

±20

-

св. 100 до 500

св. 433 до 2165

-

±20

н-пропилацетат

C5H10O2

PID-C5H10O2-

100

от 0 до 30 включ.

от 0 до 127,5 включ.

±20

-

св. 30 до 100

св. 127,5 до 425

-

±20

Эпихлоргидрин СзН5С1О

PID-CsHsClO-

10

от 0 до 2 включ.

от 0 до 7,7 включ.

±20

-

св. 2 до 10

св. 7,7 до 38,5

-

±20

Хлористый бензил C7H7Q

PID-CvHvCI-IO

от 0 до 2 включ.

от 0 до 10,5 включ.

±20

-

св. 2 до 10

св. 10,5 до 52,67

-

±20

Фурфуриловый Спирт C5H6O2

PID-C5H6O2-10

от 0 до 2 включ.

от 0 до 8,6 включ.

±20

-

св. 2 до 10

св. 8,6 до 40,8

-

±20

Этанол C2H5OH

PID-C2H5OH-

2000

от 0 до 500 включ.

от 0 до 960 включ.

± 15

-

св. 500 до 2000

св. 960 до 3840

-

± 15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Моноэтанолами н (2-аминоэтанол) C2H7NO

PID-C2H7NO-3

от 0 до 0,2 включ.

от 0 до 0,5 включ.

± 20

-

св. 0,2 до 3

св. 0,5 до 7,6

-

± 20

PID-C2H7NO-10

от 0 до 2 включ.

от 0 до 5,1 включ.

± 20

-

св. 2 до 10

св. 5,1 до 25,4

-

± 20

Формальдегид СН2О

PID-CH2O-10

от 0 до 0,4 включ.

от 0 до 0,5 включ.

± 20

-

св. 0,4 до 10

св. 0,5 до 12,5

-

± 20

2-пропанол (изопропанол) ьСЗЬОН

PID-i-C3H7OH-

10

от 0 до 4 включ.

от 0 до 10 включ.

± 20

-

св. 4 до 10

св. 10 до 25

-

± 20

PID-i-C3H7OH-

100

от 0 до 20 включ.

от 0 до 50 включ.

± 20

-

св. 20 до 100

св. 50 до 250

-

± 20

Уксусная кислота C2H4O2

PID-C2H4O2-10

от 0 до 2 включ.

от 0 до 5 включ.

± 20

-

св. 2 до 10

св. 5 до 25

-

± 20

PID-C2H4O2-100

от 0 до 100

от 0 до 250

±20

-

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

PID-i-C4H8-10

от 0 до 2 включ.

от 0 до 4,6 включ.

±20

-

св. 2 до 10

св. 4,6 до 23,3

-

±20

PID-i-C4H8-100

от 0 до 10 включ.

от 0 до 23,3 включ.

±20

-

св. 10 до 100

св. 23,3 до 233

-

±20

PID-i-C4H8-1000

от 0 до 100 включ.

от 0 до 233 включ.

±15

-

св. 100 до 1000

св. 233 до 2330

-

±15

PID-i-C4H8-6000

от 0 до 500 включ.

от 0 до 1165 включ.

±15

-

св. 500 до 6000

св. 1165 до 13980

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

1-бутанол C4H9OH

PID-C4H9OH-10

от 0 до 3,2 включ.

от 0 до 9,9 включ.

±20

-

св. 3,2 до 10

св. 9,9 до 30,8

-

±20

PID-C4H9OH-40

от 0 до 9,7 включ.

от 0 до 29,9 включ.

±20

-

св. 9,7 до 40

св. 29,9 до 123,3

-

±20

Диэтиламин C4H11N

PID-C4H11N-10

от 0 до 3 включ.

от 0 до 9,1 включ.

±20

-

св. 3 до 10

св. 9,1 до 30,4

-

±20

PID-C4H11N-40

от 0 до 9,8 включ.

от 0 до 29,8 включ.

±20

-

св. 9,8 до 40

св. 29,8 до 121,6

-

±20

Метанол

CH3OH

PID-CH3OH-10

от 0 до 3,75 включ.

от 0 до 4,98 включ.

±15

-

св. 3,75 до 10

св. 4,98 до 13,3

-

±15

PID-CH3OH-40

от 0 до 11,2 включ.

от 0 до 14,9 включ.

±15

-

св. 11,2 до 40

св. 14,9 до 53,2

-

±15

Метилбензол (толуол) C7H8

PID-C7H8-40

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 40

св. 49,8 до 153,3

-

±15

PID-C7H8-100

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 100

св. 49,8 до 383

-

±15

Фенол C6H5OH

PID-C6H5OH-3

от 0 до 0,25 включ.

от 0 до 0,98 включ.

±20

-

св. 0,25 до 3

св. 0,98 до 11,74

-

±20

PID-C6H5OH-10

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,1

-

±20

1,3-диметилбензол (м-ксилол) m-C8H10

PID-m-C8H10-

100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

1,2-диметилбензол (о-ксилол) o-C8H10

PID-O-C8H10-

100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

1,4-диметилбензол (п-ксилол) p-C8H10

PID-P-C8H10-

100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

Оксид этилена C2H4O

PID-C2H4O-10

от 0 до 1,65 включ.

от 0 до 3 включ.

±20

-

св. 1,65 до 10

св. 3 до 18,3

-

±20

Фосфин PH3

PID-PH3-10

от 0 до 1 включ.

от 0 до 1,4 включ.

±20

-

св. 1 до 10

св. 1,4 до 14,1

-

±20

Нафталин С10Н8

PID-C10H8-10

от 0 до 3,7 включ.

от 0 до 19,7 включ.

±20

-

св. 3,7 до 10

св. 19,7 до 53,3

-

±20

Бром Br2

PID-Br2-2

от 0 до 0,2 включ.

от 0 до 1,33 включ.

±20

-

св. 0,2 до 2

св. 1,33 до 13,3

-

±20

Аммиак NH3

PID-NH3-100

от 0 до 20 включ.

от 0 до 14,2 включ.

±15

-

св. 20 до 100

св. 14,2 до 71

-

±15

PID-NH3-1000

от 0 до 100 включ.

от 0 до 71 включ.

±15

-

св. 100 до 1000

св. 71 до 710

-

±15

Этантиол (этилмеркаптан) C2H5SH

PID-C2H5SH-10

от 0 до 0,4 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 10

св. 1 до 25,8

-

±20

Метантиол (метилмеркаптан) ('II3SII

PID-CH3SH-10

от 0 до 0,4 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 10

св. 0,8 до 20

-

±20

PID-CH3SH-20

от 0 до 2 включ.

от 0 до 4 включ.

±20

-

св. 2 до 20

св. 4 до 40

-

±20

Этилацетат C4H8O2

PID-C4H8O2-100

от 0 до 13 включ.

от 0 до 47,6 включ.

±20

-

св. 13 до 100

св. 47,6 до 366

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Бутилацетат C6H12O2

PID-C6H12O2-

100

от 0 до 10 включ.

от 0 до 48,3 включ.

±20

-

св. 10 до 100

св. 48,3 до 483

-

±20

Пропилен (пропен) C3H6

PID-C3H6-300

от 0 до 50 включ.

от 0 до 93,5 включ.

±15

-

св. 50 до 300

св. 93,5 до 561

-

±15

2,3-дитиабутан (диметилдисуль фид) С2Н&

PID-C2H6S2-2

от 0 до 0,35 включ.

от 0 до 1,37 включ.

±20

-

св. 0,35 до 2

св. 1,37 до 7,8

-

±20

PID-C2H6S2-1O

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,2

-

±20

2,5-фурандион (малеиновый ангидрид) C4H2O3

PID-C4H2O3-3

от 0 до 0,25 включ.

от 0 до 1,02 включ.

±20

-

св. 0,25 до 3

св. 1,02 до 12,2

-

±20

PID-C4H2O3-10

от 0 до 2 включ.

от 0 до 8,16 включ.

±20

-

св. 2 до 10

св. 8,16 до 40,8

-

±20

Дисульфид углерода (сероуглерод) CS2

PID-CS2-10

от 0 до 1 включ.

от 0 до 3,17 включ.

±20

-

св. 1 до 10

св. 3,17 до 31,7

-

±20

Ацетонитрил C2H3N

PID-C2H3N-10

от 0 до 6 включ.

от 0 до 10,2 включ.

±15

-

св. 6 до 10

св. 10,2 до 17,1

-

±15

Циклогексан С6Н12

PID-C6Hi2-100

от 0 до 20 включ.

от 0 до 70 включ.

±20

-

св. 20 до 100

св. 70 до 350

-

±20

1,3-бутадиен (дивинил) С4Н5

PID-C4H6-5OO

от 0 до 50 включ.

от 0 до 112 включ.

±20

-

св. 50 до 500

св. 112 до 1125

-

±20

н-гексан С6Н14

PID-C6H14-1000

от 0 до 84 включ.

от 0 до 301 включ.

±20

-

св. 84 до 1000

св. 301 до 3584

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Арсин AsH3

PID-AsH3 -3

от 0 до 0,1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 3

св. 0,32 до 9,7

-

±20

Диметилсульфи д C2H6S

PID- C2H6S -100

от 0 до 20 включ.

от 0 до 51,6 включ.

±20

-

св. 20 до 100

св. 51,6 до 258

-

±20

Этилен C2H4

PID- C2H4 -300

от 0 до 20 включ.

от 0 до 23,4 включ.

±20

-

св. 20 до 300

св. 23,4 до 351

-

±20

PID- C2H4 -1800

от 0 до 100 включ.

от 0 до 117 включ.

±20

-

св. 100 до 1800

св. 117 до 2106

-

±20

Акрилонитрил C3H3N

PID-C3H3N-10

от 0 до 0,7 включ.

от 0 до 1,45 включ.

±20

-

св. 0,7 до 10

св. 1,45 до 22,1

-

±20

Муравьиная кислота CH2O2

PID-CH2O2-10

от 0 до 0,5 включ.

от 0 до 0,96 включ.

±20

-

св. 0,5 до 10

св. 0,96 до 19,1

-

±20

н-гептан С7Н16

PID-C7H16-5OO

от 0 до 50 включ.

от 0 до 208 включ.

±15

-

св. 50 до 500

св. 208 до 2084

-

±15

PID-C7H16-2OOO

от 0 до 100 включ.

от 0 до 416 включ.

±15

-

св. 100 до 2000

св. 416 до 8334

-

±15

2-пропанон (ацетон) C3H6O

PID-C3H6O-

1000

от 0 до 80 включ.

от 0 до 193 включ.

±15

-

св. 80 до 1000

св. 193 до 2415

-

±15

1,2-дихлорэтан С2Н4а2

PID-C2H4C12-2O

от 0 до 2 включ.

от 0 до 8,23 включ.

±20

-

св. 2 до 20

св. 8,23 до 82,3

-

±20

Этилцеллозольв (2-этоксиэтанол) С4Н1о02

PID-C4Hio02-20

от 0 до 2 включ.

от 0 до 7,5 включ.

±20

-

св. 2 до 20

св. 7,5 до 75

-

±20

Диметиловый эфир C2H6O

PID-C2H6O-500

от 0 до 100 включ.

от 0 до 192 включ.

±15

-

св. 100 до 500

св. 192 до 958

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

2-метилпропан (изобутан) i-C4H10

PID-i-C4H10-

1000

от 0 до 100 включ.

от 0 до 241 включ.

±15

-

св. 100 до 1000

св. 241 до 2417

-

±15

2-метил-1-пропанол (изобутанол) i-C4H9OH

PID-i-C4H9OH-20

от 0 до 3 включ.

от 0 до 9,2 включ.

±20

-

св. 3 до 20

св. 9,2 до 61,6

-

±20

Циклогексанон

C6H10O

PID-C6H10O-20

от 0 до 2 включ.

от 0 до 7 включ.

±20

-

св. 2 до 20

св. 7 до 70

-

±20

2-бутанон (метилэтилкетон ) C4H8O

PID-C4H8O-500

от 0 до 60 включ.

от 0 до 180 включ.

±15

-

св. 60 до 500

св. 180 до 1500

-

±15

T етраэтилортосил икат (TEOC) C8H20O4Si

PID-C8H20O4Si-

10

от 0 до 2 включ.

от 0 до 17,3 включ.

±20

-

св. 2 до 10

св. 17,3 до 86,6

-

±20

Акролеин C3H4O

PID- C3H4O-10

от 0 до 2 включ.

от 0 до 4,98 включ.

±20

-

св. 2 до 10

св. 4,98 до 24,9

-

±20

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

2) - Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу);

3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-М/Уш, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Водород H2

MEMS-H2-1OO

от 0 до 4,0 % (от 0 до 100 % НКПР)

±0,2 %

(±5 % НКПР)

MEMS-H2-5O

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

MEMS-H2-200%o

от 0 до 20 %

±0,5 %

Метан CH4

MEMS-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

MEMS-CH4-5OT

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

MEMS-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

Этилен C2H4

MEMS-C2H4-100

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H4-50

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

MEMS-C3H8-100

0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-C3H8-5OT

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

MEMS-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

н-бутан C4H10

MEMS-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

MEMS-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

MEMS-i-C4Hw-100

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

MEMS-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

MEMS-C5H12-100

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

MEMS-C5H12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклопентан С5Н10

MEMS-C5Hio-1OO

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

MEMS-C5Hio-5O

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

MEMS-C6H14-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан С6Н12

MEMS-C6H12-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C6H12-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

MEMS-C2H6-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол СНзОН

MEMS-CHsOH-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол С6Н6

MEMS-C6H6-1OO

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

MEMS-C6H6-5O

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен (пропен) C3H6

MEMS-C3H6-1OO

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

MEMS-C3H6-5O

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

MEMS-C2H5OH-48,3

от 0 до 1,5 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

MEMS-C7H16-1OO

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

MEMS-C7H16-5O

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

MEMS-C2H40-100

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

MEMS-C2H40-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) C3H6O

MEMS-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метилпропен (изобутилен) i-C4H8

MEMS-i-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

MEMS-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) C5H8

MEMS-C5H8-1OO

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

MEMS-C2H2-1OO

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C2H2-5O

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

MEMS-C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

MEMS-C7H8-1OO

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

MEMS-C7H8-5O

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

MEMS- С8Н1о-37,5Т

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

MEMS-C8H18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

MEMS-C4H8O2-5O

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат С6Н12О2

MEMS-C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дивинил) С4Н5

MEMS-C4H6-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

MEMS-C2H4CI2-5O

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульф ид C2H6S

MEMS-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен С6Н12

MEMS-C6H12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

MEMS-sec-C4H9OH-

31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2НзС1

MEMS-C2H3CI-5O

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклопропан С3Н6

MEMS-C3H6-1OO

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

MEMS-C3H6-5O

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

MEMS-C2H60-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

MEMS-C4HioO-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена С3Н6О

MEMS-C3H60-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5Q

MEMS-C6H5C1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

MEMS-C4H80-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН

MEMS-tert-С4Н9ОH-

50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси-2-

метилпропан (метилтретбутиловый эфир) tert-С5Н12О

MEMS-termH^-

50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) p-C8Hio

MEMS-P-C8Hio-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-ксилол) 0-С8Н10

MEMS-o-C8Hio-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) i-С3Н7ОН

МЕМ84-СзН?ОН-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен С8Н16

MEMS-C8Hi6-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) ьСзНп

MEMS4-C5Hi2-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CHsSH

MEMS-CHsSH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Этантиол (этилмеркаптан) C2H5SH

MEMS-C2H5SH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

MEMS-C2H3N-50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

2,3-дитиабутан (диметилдисульфид) C2H6S2

MEMS-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С2-С10 (поверочный компонент метан)

MEMS -C2C10CH4-

100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

MEMS -C2C10CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

MEMS - C2C10 CH4-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Сумма углеводородов С2-С10 (поверочный компонент пропан)

MEMS -C2C10C3H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

MEMS -C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

MEMS - C2C10 C3H8-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3 ± (0,152-X - 15,6)

1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 523682005;

7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, мг/м3.

Наименование характеристики

Значение

Время установления показаний Тс,9, с, не более1) - для инфракрасного сенсора

5

- для термокаталитического сенсора

10

- для электрохимического сенсора

15

- для фотоионизационного сенсора

15

- для полупроводникового сенсора

20

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,25

1) - без учета установленных защитных фильтров, а также, для фотоионизационного сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем).

Наименование характеристики

Значение

Напряжение питания от сменной батареи, В

- AVIS X1

Напряжение питания от аккумуляторных батарей, В

- AVIS X4

3,6

3,7

Габаритные размеры (высота х ширина х длина), мм, не более: - AVIS X1 - AVIS X4

52х112х47

62x120x50

Масса, кг, не более:

- AVIS X1

- AVIS X4

0,120

0,215

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность, % (без конденсации влаги), не более

- атмосферное давление, кПа

от -40 до +60 от -55 до + 65 (опция)

98

от 80 до 120

Средний срок службы1), лет

Средняя наработка на отказ, ч., не менее

15 35000

Маркировка взрывозащиты:

- AVIS X1

- AVIS X4 (в зависимости от применяемого сенсора)

PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X PO Ex da ia I Ma X / 0Ex da ia IIC T4 Ga X PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X 0Ex ia IIC T4 Ga X

1) - Без учета срока службы чувствительного элемента (сенсора).

Наименование

Обозначение

Количество

Газоанализатор портативный AVIS

в соответствии с заказом

1 шт.

Руководство по эксплуатации - AVIS X1

- AVIS X4

РУСГ.413412.001РЭ

РУСГ.413412.002РЭ

1 экз.

Паспорт

- AVIS X1

- AVIS X4

РУСГ.413412.001ПС

РУСГ.413412.002ПС

1 экз.
