| Номер в госреестре | 86616-22 |
| Наименование СИ | Автоматы вихретокового контроля роликов |
| Обозначение типа СИ | BG НK-Р.01 |
| Изготовитель | Общество с ограниченной ответственностью "Реновация" (ООО "Реновация"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоматы вихретокового контроля роликов BG НК-Р.01 (далее - автоматы) предназначены для измерений глубины поверхностных дефектов роликов, входящих в состав подшипников 42726.
Принцип действия автоматов основан на вихретоковом методе неразрушающего контроля.
Конструктивно автомат состоит из автоматического загрузочного устройства, шагового транспортера, демагнетизатора, первой станции сканирования роликов, устройства разворота роликов, второй станции сканирования роликов, сортировочного устройства, накопителя рассортированных роликов, шкафа электрооборудования и персонального компьютера.
Наименование и заводской номер в числовом формате указаны на этикетке на корпусе автомата.
Общий вид автоматов представлен на рисунке 1.
Пломбирование автоматов не предусмотрено.

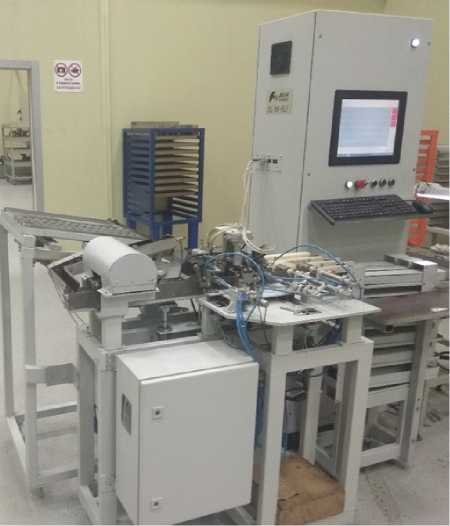

Рисунок 1 - Общий вид автоматов вихретокового контроля роликов BG НК-Р.01
Цвет корпуса автомата может отличаться от представленного на рисунке.
В автоматах установлено программное обеспечение, предназначенное для управления оборудованием, получения и отображения данных измерений.
За метрологически значимое принимается все ПО. При работе с автоматом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения автоматов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | h rot |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины искусственных дефектов, мм | от 0,03 до 0,08 |
| Пределы допускаемой абсолютной погрешности измерений глубины искусственных дефектов, мм | ±0,02 |
| Примечание: при ширине искусственных дефектов 0,05 мм и длине 3,0 мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: Напряжение, В | 380 |
| Г абаритные размеры, м, не более Длина Ширина Высота | 1,3 1,3 2 |
| Масса, кг, не более | 350 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха (при температуре +25оС), % | от +10 до +30 до 80 |
наносится на титульный лист паспорта методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автомат вихретокового контроля роликов | BG НК-Р.01 | 1 шт. |
| Паспорт | РЕН40.00ПС | 1 экз. |
| Мера с искусственными дефектами BG-2726PM (ролик 32х52 мм) | РЕН03.00 | 1 шт. |
приведены в разделе 7 паспорта.
РЕН40.00ТУ «Автоматы вихретокового контроля роликов BG НК-Р.01. Технические условия».
