| Номер в госреестре | 86617-22 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
| Обозначение типа СИ | PlantPAx |
| Изготовитель | Rockwell Automation Inc., США |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные и управляющие PlantPAx (далее -комплексы) предназначены для измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.
Принцип действия комплексов основан на аналого-цифровом преобразовании измеряемой величины и цифро-аналоговым преобразовании, осуществляемом модулями.
Комплексы строятся на базе контроллеров ControlLogix (серия 1756), модулей ввода/вывода Flex 5000™ (серия 5094). Комплексы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов, в системах защиты и блокировок в различных отраслях промышленности.
Высокоэффективные системные контроллеры обладают достаточной вычислительной мощностью для эффективного управления множеством контуров регулирования.
Состав комплекса определяется заказом в соответствии с параметрами технологического объекта. Комплекс представляет собой модульную систему, состоящую из процессорных модулей, модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления контроллеры и средства операторского интерфейса могут объединяться сетями Ethernet/IP, для сбора данных и управления территориально распределенными технологическими объектами (распределенные системы управления).
В состав комплекса, в зависимости от заказа, могут входить: программируемые контроллеры ControlLogix (серия 1756), модули ввода/вывода Flex 5000™ (серия 5094), программное обеспечение для программирования/конфигурирования контроллеров Studio 5000 (серия 9324), панели оператора PanelView 5000, PanelView Plus (серии 2713P, 2715P, 2711P, 2711C, 5310, 5510), станции оператора VersaView 5000, ASEM (серии 6200, 6300), программное обеспечение для визуализации FactoryTalk View SE, FactoryTalk View Studio (серии 9701), FactoryTalk AssetCentre (серия 9515), FactoryTalk Batch (серии 9358).
Контроллеры и модули ввода/вывода осуществляют измерение параметров объекта, прием аналоговых и дискретных сигналов, их обработку и управление объектом с помощью дискретных и аналоговых сигналов, а также реализует подключения к сетям и модемным коммуникациям.
Станции оператора обеспечивают связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной и экспертной сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.
Панели оператора обеспечивают построение мнемосхем и вывод на экраны дисплеев информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной и сигнализации.
Дисплеи и пульты оператора обеспечивают вывод алфавитно-цифровой и на табло, ввод с функциональной клавиатуры, индикацию состояния функциональных частей (узлов) комплекса и ввод с клавишных панелей.
Пример структурной схемы комплекса представлен на рисунке 1, общий вид контроллеров ControlLogix (серия 1756) - на рисунке 2, общий вид модулей ввода/вывода Flex 5000™ (серия 5094) - на рисунке 3.
Заводской номер комплекса вносится в формуляр.
Нанесение знака поверки на корпус комплекса не предусмотрено.
Пломбирование комплексов не предусмотрено.

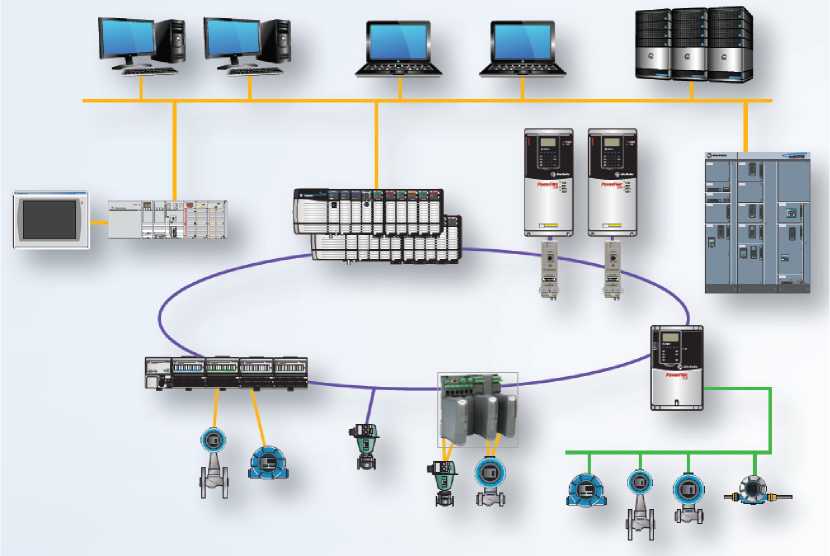

Рисунок 1 - Структурная схема комплекса
Рисунок 2 - Общий вид контроллеров ControlLogix (серия 1756)

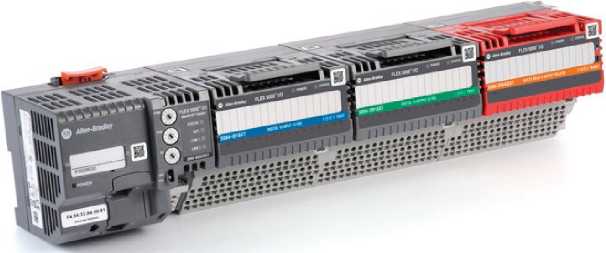

Рисунок 3 - Общий вид модулей ввода/вывода Flex 5000™ (серия 5094)
Программное обеспечение (ПО) комплекса можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «высокий» - по Р 50.2.077-2014).
Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, микропроцессорных модулей регулирования, указанные в таблице 2, нормированы с учетом ВПО.
Программные средства верхнего уровня HMI содержат:
- серверную часть для сбора и передачи информации с контроллеров;
- клиентскую часть, устанавливаемую на АРМ FactoryTalk View SE (серия 9701), обеспечивающую визуализацию параметров;
- инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса Studio 5000 (серия 9324) и FactoryTalk View Studio (серия 9701).
Внешнее программное обеспечение, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами. К нему относится следующее ПО: Studio 5000 (серии 9324), FactoryTalk View SE, FactoryTalk View Studio (серия 9701), FactoryTalk AssetCentre (серия 9515), FactoryTalk Batch (серии 9358). Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров на языках LD (Ladder Diagram) и FBD (Function Block Diagram);
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в системе предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму. Цифровой идентификатор (контрольная сумма) проверяется при установке ПО для каждого объекта.
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа к комплексу, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | ПО модулей ControlLogix (серия 1756) | ПО модулей Flex 5000™ (серия 5094) |
| Номер версии (идентификационный номер) ПО | Не ниже 1.x | Не ниже 1.x |
| Цифровой идентификатор ПО | Не используется | |
где «х» - цифра от 0 до 999
Метрологические характеристики комплекса приведены в таблицах 3 - 5.
Таблица 2 - Метрологические характеристики комплексов
| Тип модуля | Количество каналов | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой основной погрешности Y1 - приведённая, % от верх. предела диап. измерений | Пределы допускаемой погрешности в рабочих условиях применения Y1 - приведённая, % от верх. предела диап. измерений; Д - абсолютная; 6 - относит., % | |
| на входе | на выходе | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1756-IF8I | 8 | ±10 В; от 0 до 10 В; от 0 до 5 В | 24 бит | Y = ±0,05 | Y = ±0,1 |
| от 0 до 20 мА | |||||
| 1756-IF8IH | 8 | от 4 до 20 мА, от 0 до 20 мА | от 16 до 21 бит (в зависимости от установок фильтра) | Y = ±1,5 (250 Гц фильтр) Y = ±0,5 (100 Гц фильтр) Y = ±0,2 (50 Гц или 60 Гц фильтр) Y = ±0,15 (15 Гц или 20 Гц фильтр) | Y = ±1,8 (250 Гц фильтр) Y = ±0,8 (100 Гц фильтр) Y = ±0,5 (50 Гц или 60 Гц фильтр) Y = ±0,4 (15 Гц или 20 Гц фильтр) Y = ±0,3 (без HART, для всех диапазонов) |
| 1756- IF16IH | 16 | от 4 до 20 мА, от 0 до 20 мА | от 16 до 21 бит (в зависимости от установок фильтра) | Y = ±1,5 (250 Гц фильтр) Y = ±0,5 (100 Гц фильтр) Y = ±0,2 (50 Гц или 60 Гц фильтр) Y = ±0,15 (15 Гц или 20 Гц фильтр) | Y = ±1,8 (250 Гц фильтр) Y = ±0,8 (100 Гц фильтр) Y = ±0,5 (50 Гц или 60 Гц фильтр) Y = ±0,4 (15 Гц или 20 Гц фильтр) Y = ±0,3 (без HART, для всех диапазонов) |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1756-IF16H | 16 | от 4 до 20 мА, от 0 до 20 мА | от 16 до 21 бит* | Y = ±0,13 | Y = ±0,3 |
| 1756-OF8I | 8 | 16 бит | ±10 В; от 0 до 10 В; от 0 до 5 В | Y = ±0,05 | Y = ±0,1 |
| от 0 до 20 мА | |||||
| 1756-OF8IH | 8 | 15 бит в диапазоне от 0 до 24 мА | от 4 до 20 мА, от 0 до 20 мА | Y = ±0,15 | Y = ±0,3 |
| 1756-IR12 | 12 | Сигналы (Ом) от термо-преобразователей сопротивления: Pt (100, 200, 500, 1000), a=0,00385 | 24 бит | Погрешность рассчитывается для режима «Ом», после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретного типа термопреобразователя сопр отивления | |
| от 1 до 500 Ом; от 2 до 1000 Ом; от 4 до 2000 Ом; от 8 до 4000 Ом | |||||
| Y = ±0,1 в диапазоне от 1 до 500 Ом; Y = ±0,25 во всех других диапазонах | Y = ±0,2 в диапазоне от 1 до 500 Ом; Y = ±0,5% во всех других диапазонах | ||||
| 1756-IT16 | 16 | ± 100 мВ Сигналы от 2 термопар2: B, E, J, K, N, R, S, T, L | 24 бит | Y = ±0,1 | Y = ±0,2 |
| Канал компенсации температуры холодного спая | - | Д = ±0,3 °C | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1756-IRT8I | 8 | Сигналы (Ом) от термо-преобразователей сопротивления: Pt (100, 200, 500, 1000), a=0,00385 | 24 бит | Y = ±0,05 | Y = ±0,1 |
| от 1 до 500 Ом; от 2 до 1000 Ом; от 4 до 2000 Ом; от 8 до 4000 Ом | |||||
| ± 101 мВ Сигналы от 2 термопар2: B, E, J, K, N, R, S, T, L | 24 бит | Y = ±0,05 | Y = ±0,1 | ||
| Канал компенсации температуры холодного спая | - | Д = ±0,3 °C | |||
| 5094-IF8IH 5094-IF8IHXT | 8 | ±10 В | 18 бит | Y = ±0,05 (60 Hz фильтр, без HART) Y = ±0,1 (10 Гц фильтр) Y = ±0,15 (60 Гц фильтр) Y = ±0,25 (100 Гц фильтр) Y = ±0,3 (200 Г ц фильтр) Y = ±0,6 (500 Гц фильтр) | Y = ±0,2 (60 Hz фильтр, без HART) Y = ±0,25 (10 Гц фильтр) Y = ±0,30 (60 Гц фильтр) Y = ±0,40 (100 Гц фильтр) Y = ±0,45 (200 Г ц фильтр) Y = ±0,75 (500 Гц фильтр) |
| от 0 до 10 В | 17 бит | ||||
| от 0 до 5 В | 16 бит | ||||
| от 0 до 20 мА; от 4 до 20 мА | 17 бит | ||||
| 5094-OF8IH 5094-OF8IHXT | 8 | 16 бит | ±10 В от 0 до 10 В от 0 до 5 В от 0 до 20 мА от 4 до 20 мА | Y = ±0,05 | Y = ±0,2 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 5094-IF4IHS 5094-IF4IHSXT | 4 | ±10 В | 17 бит | Y = ±0,05 (60 Hz фильтр, без HART) Y = ±0,12 (10 Гц фильтр) Y = ±0,20 (60 Г ц фильтр) Y = ±0,28 (100 Гц фильтр) Y = ±0,32 (200 Г ц фильтр) Y = ±0,65 (500 Гц фильтр) | Y = ±0,2 (60 Hz фильтр, без HART) Y = ±0,27 (10 Гц фильтр) Y = ±0,35 (60 Г ц фильтр) Y = ±0,43 (100 Гц фильтр) Y = ±0,46 (200 Г ц фильтр) Y = ±0,80 (500 Гц фильтр) |
| от 0 до 10 В | 16 бит | ||||
| от 0 до 5 В | 15 бит | ||||
| от 0 до 20 мА; от 4 до 20 мА | 17 бит | ||||
| 5094-OF4IHS 5094-OF4IHSXT | 4 | 16 бит | ±10 В; от 0 до 10 В; от 0 до 5 В от 0 до 20 мА от 4 до 20 мА (HART) | Y = ±0,05 | Y = ±0,2 |
| 5094-IRT8S 5094-IRT8SXT | 6 | Сигналы (Ом) от термо-преобразователей сопротивления: Pt (100, 200, 500, 1000), a=0,00385 от 1 до 500 Ом; от 2 до 1000 Ом; от 4 до 2000 Ом; от 8 до 4000 Ом Сигналы от 2 термопар2: B, E, J, K, N, R, S, T, L ±100 мВ | 16 бит | Y = ±0,05 | Y = ±0,2 (при температуре окружающей среды от +26 до +70 °C) Y = ±0,3 (при температуре окружающей среды от -40 до +24 °C) |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 5094-IJ2IS 5094-IJ2ISXT | 2 | от 1 Гц до 50 кГц амп. (меандр) от 10 до 32 В От 50 Гц до 50 кГц 24 В (синусоида) | - | 6 = ±0,02 | |
| Примечания 1 Для модулей 1756-IR12, 1756-IT16, 1756-IRT8I, 5094-IRT8S, 5094-IRT8SXT в режиме измерений сигналов от термопар и/или сигналов от термопреобразователей сопротивления, пределы допускаемых основной и в рабочих условиях приведённой погрешности нормируются от диапазона измерений. Для каналов измерений сигналов от термопар значения основной и в рабочих условиях погрешностей указаны без учёта погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом. 2 Диапазоны измерений сигналов от термопар В: от 21 до 1820 °C; E: от -270 до +1000 °C; J: от -210 до +1200 °C; K: от -270 до +1372 °C; N: от -270 до +1300 °C; R: от -50 до +1768 °C; S: от -50 до +1768 °C; T: от -270 до +400 °C; L: от -200 до +800 °C. 3 Дискретные модули, источники питания, процессорные модули не являются измерительными компонентами и не требуют утверждения типа. 4 К любому из каталожных номеров может быть добавлена буква «К» означающая дополнительное защитное покрытие. | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Наименование серии | Значение |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | всего Комплекса | 220±22 50/60 |
| Г абаритные размеры, мм, не более: высота х ширина х глубина | серия 1756 серия 5094 | 144,5 x 34,6 x 146,9 87,0 x 94,0 x 54,0 |
| Масса, кг, не более | серия 1756 серия 5094 | 0,282 от 0,160 до 0,165 |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность, % | серия 1756 | от 0 до +60 от 5 до 95 |
| серия 5094 | от -40 до +70 от 5 до 95 |
| Наименование характеристики | Наименование серии | Значение |
| Нормальные условия применения: - температура окружающей среды, °C - относительная влажность, % | серия 1756, серия 5094 | от +24 до +26 от 30 до 80 |
| Средний срок службы, лет, не менее | все серии | 12 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество, шт. |
| Комплекс измерительновычислительный и управляющий | PlantPAx | Конфигурация и состав комплекса определяются требованиями заказчика |
| Программное обеспечение для конфигурирования/программирования контроллеров | Studio 5000 (серия 9324) | |
| Панели оператора | PanelView 5000, PanelView Plus, (серии 2713P, 2715P, 2711P, 2711C, 5310, 5510) | |
| Станции оператора на базе ПК | VersaView 5000, ASEM (серии 6200, 6300) | |
| Программное обеспечение для супервизорного управления и визуализации | FactoryTalk View SE, FactoryTalk View Studio (серии 9701), FactoryTalk AssetCentre (серия 9515), FactoryTalk Batch (серии 9358) | |
| Руководство по эксплуатации | - | 1 |
| Формуляр | 900-20-39-ПП | 1 |
Метод измерений приведён в разделе «Методы измерений» руководстве по эксплуатации «Комплексы измерительно-вычислительные и управляющие PlantPAx. Руководство по эксплуатации»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Стандарт предприятия правообладателя Rockwell Automation Inc., США.
