Газоанализаторы промышленных выбросов ENDA-5000, 86620-22

86620-22
Газоанализаторы промышленных выбросов ENDA-5000 (далее -газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли (массовой концентрации) - оксида углерода (СО), суммы оксидов азота (NOk) в пересчете на NO, диоксида серы (SO2), диоксида углерода (СО2), кислорода (О2), а также опционально суммы углеводородов (THC) (в пересчете на пропан) в предварительно подготовленных отходящих и технологических газах промышленных предприятий.
Карточка СИ
Номер в госреестре 86620-22
Наименование СИ Газоанализаторы промышленных выбросов
Обозначение типа СИ ENDA-5000
Изготовитель HORIBA GmbH, Австрия
Год регистрации 2022
Срок свидетельства 31.08.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы промышленных выбросов ENDA-5000 (далее -газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли (массовой концентрации) - оксида углерода (СО), суммы оксидов азота (NOx) в пересчете на NO, диоксида серы (SO2), диоксида углерода (СО2), кислорода (О2), а также опционально суммы углеводородов (THC) (в пересчете на пропан) в предварительно подготовленных отходящих и технологических газах промышленных предприятий.

Описание

В зависимости от решаемой задачи газоанализаторы могут иметь от 1 до 6 измерительных каналов, в соответствии с перечнем измеряемых компонентов.

Газоанализаторы представляют собой комплекс оборудования, установленного в защитном металлическом шкафу, включающем в себя:

- аналитический модуль (выполняющий функцию измерения) включает в себя измерительный блок, с системами охлаждения, обогрева и очистки, и детектор (инфракрасный и/или магнитно-пневматический - определяется выбранной моделью);

- информационно-вычислительный модуль (выполняющий автоматический сбор, диагностику, автоматизированную обработку информации и выдачу измерительной информации пользователю).

На передней панели расположен жидкокристаллический сенсорный дисплей. На правой панели расположены штуцеры для подачи и выхода пробы, сжатого воздуха и калибровочных газов, на левой панели - аналоговые и цифровые входы и выходы, порты для передачи данных.

Принцип действия инфракрасного детектора для измерений содержания оксидов углерода, азота и диоксида серы основан на методе недисперсионной инфракрасной спектроскопии (NDIR), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Перекрестно-модулированное ИК излучение попеременно, с определенной частотой, проходит через пробу газа и газ сравнения. При наличии в пробе газа определяемого компонента сигнал прерывается с модулированной частотой, что далее фиксирует конденсационный акустический датчик. Сигнал детектора пропорционален содержанию определяемого компонента в пробе.

Магнитно-пневматический детектор, применяемый для измерений содержания кислорода в пробе газа, использует принцип магнитного давления, основанный на парамагнитных свойствах кислорода. Принцип действия основан на изменении давления газа, содержащего кислород, в неравномерном магнитном поле. Изменение давления относительно газа сравнения (атмосферного воздуха) регистрируется с помощью конденсационного акустического датчика, сигнал которого связан с содержанием кислорода в пробе.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели газоанализатора. Газоанализатор оснащен унифицированным аналоговым выходом (4 - 20 мА).

В газоанализаторе предусмотрена возможность установки настраиваемых уровней сигнализации о превышении содержания определяемых компонентов.

Газоанализаторы позволяют проводить непрерывное одновременное измерение до 6 компонентов с помощью одного газоанализатора.

Газоанализаторы применяются в качестве газоаналитических каналов автоматизированных информационно-измерительных систем контроля выбросов (АИС) с их последующими испытаниями в полном объеме.

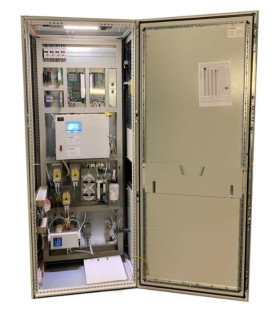

Общий вид газоанализаторов с указанием места нанесения серийного номера представлен на рисунке 1.

Нанесения знака поверки на газоанализатор не предусмотрено. Серийный номер, состоящий из арабских цифр, наносится типографским способом на маркировочную

табличку в месте, указанном на рисунке 1.

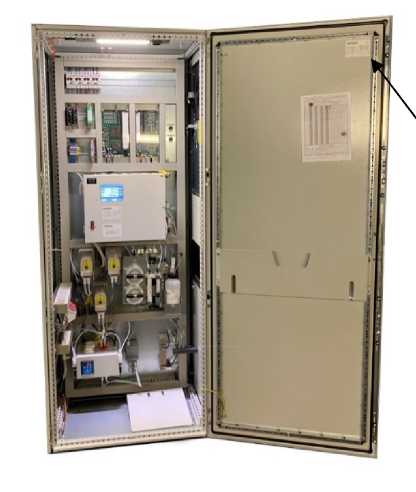

Место нанесения серийного номера

Рисунок 1 - Общий вид газоанализаторов промышленных выбросов ENDA-5000 с указанием места нанесения серийного номера

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), которое является метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов с фотоприемника, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управления работой анализатора.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ENDA-5000

Номер версии1) (идентификационный номер) ПО, не ниже

P1000877001L

Цифровой идентификатор ПО

-

1) - новая версия ПО отличается от предыдущей буквой в конце идентификатора (буквы увеличиваются в соответствии с алфавитным порядком).

Технические характеристики

Таблица 3 - Основные метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

приведе нная1)

относите льная

Оксид углерода (CO)

от 0 до 10 млн 1

от 0 до 1 млн-1 включ.

±6

_

св. 1 до 10 млн-1

_

±6

от 0 до 50 млн 1

от 0 до 5 млн-1 включ.

±4

_

св. 5 до 50 млн-1

_

±4

от 0 до 250 млн 1

от 0 до 25 млн-1 включ.

±3

_

св. 25 до 250 млн-1

_

±3

от 0 до 500 млн 1

от 0 до 50 млн-1 включ.

±3

_

св. 50 до 500 млн-1

_

±3

от 0 до 1000 млн 1

от 0 до 100 млн-1 включ.

±3

_

св. 100 до 1000 млн-1

_

±3

от 0 до 2500 млн 1

от 0 до 250 млн-1 включ.

±3

_

св. 250 до 2500 млн-1

_

±3

от 0 до 5000 млн 1

от 0 до 500 млн-1 включ.

±3

_

св. 500 до 5000 млн-1

_

±3

от 0 до 1 %

от 0 до 0,1 % включ.

±3

_

св. 0,1 до 1 %

_

±3

от 0 до 2 %

от 0 до 0,2 % включ.

±1,2

_

св. 0,2 до 2%

_

±1,2

от 0 до 5 %

от 0 до 0,5 % включ.

±1,2

_

св. 0,5 до 5%

_

±1,2

от 0 до 10 %

от 0 до 1 % включ.

±1,2

_

св. 1 до 10%

_

±1,2

от 0 до 30 %

от 0 до 3 % включ.

±0,8

_

св. 3 до 30 %

_

±0,8

Продолжение таблицы 3

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

приведе нная1)

относите льная

Оксид углерода (CO)

от 0 до 50 %

от 0 до 5 % включ.

±0,8

_

св. 5 до 50 %

_

±0,8

от 0 до 100 %

от 0 до 10 % включ.

±0,8

_

св. 10 до 100 %

_

±0,8

Сумма оксидов азота (NOx)

от 0 до 50 млн 1

от 0 до 5 млн-1 включ.

±4

_

св. 5 до 50 млн-1

_

±4

от 0 до 100 млн 1

от 0 до 10 млн-1 включ.

±4

_

св. 10 до 100 млн-1

_

±4

от 0 до 250 млн 1

от 0 до 25 млн-1 включ.

±3

_

св. 25 до 250 млн-1

_

±3

от 0 до 500 млн 1

от 0 до 50 млн-1 включ.

±3

_

св. 50 до 500 млн-1

_

±3

от 0 до 1000 млн 1

от 0 до 100 млн-1 включ.

±3

_

св. 100 до 1000 млн-1

_

±3

от 0 до 2500 млн 1

от 0 до 250 млн-1 включ.

±3

_

св. 250 до 2500 млн-1

_

±3

от 0 до 0,5 %

от 0 до 0,05 % включ.

±3

_

св. 0,05 до 0,5 %

_

±3

от 0 до 10 %

от 0 до 1 % включ.

±1,2

_

св. 1 до 10 %

_

±1,2

от 0 до 50 %

от 0 до 5 % включ.

±0,8

_

св. 5 до 50 %

_

±0,8

от 0 до 100 %

от 0 до 10 % включ.

±0,8

_

от 10 до 100 %

_

±0,8

Диоксид серы (SO2)

от 0 до 20 млн 1

от 0 до 2 млн-1 включ.

±4

_

св. 2 до 20 млн-1

_

±4

от 0 до 50 млн 1

от 0 до 5 млн-1 включ.

±4

_

св. 5 до 50 млн-1

_

±4

от 0 до 250 млн 1

от 0 до 25 млн-1 включ.

±3

_

св. 25 до 250 млн-1

_

±3

от 0 до 500 млн 1

от 0 до 50 млн-1 включ.

±3

_

св. 50 до 500 млн-1

_

±3

от 0 до 1000 млн 1

от 0 до 100 млн-1 включ.

±3

_

св. 100 до 1000 млн-1

_

±3

от 0 до 2500 млн 1

от 0 до 250 млн-1 включ.

±3

_

св. 250 до 2500 млн-1

_

±3

от 0 до 5000 млн 1

от 0 до 500 млн-1 включ.

±3

_

св. 500 до 5000 млн-1

_

±3

Продолжение таблицы 3

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

приведе нная1)

относите льная

Диоксид серы (SO2)

от 0 до 1 %

от 0 до 0,1 % включ.

±3

_

св. 0,1 до 1 %

_

±3

от 0 до 2 %

от 0 до 0,2 % включ.

±1,2

_

св. 0,2 до 2 %

_

±1,2

от 0 до 5 %

от 0 до 0,5% включ.

±1,2

_

св. 0,5 до 5 %

_

±1,2

от 0 до 10 %

от 0 до 1 % включ.

±1,2

_

св. 1 до 10 %

_

±1,2

от 0 до 30 %

от 0 до 3 % включ.

±0,8

_

св. 3 до 30 %

_

±0,8

от 0 до 50 %

от 0 до 5 % включ.

±0,8

_

св. 5 до 50 %

_

±0,8

от 0 до 100 %

от 0 до 10 % включ.

±0,8

_

св. 10 до 100 %

_

±0,8

Диоксид углерода (CO2)

от 0 до 10 млн 1

от 0 до 1 млн-1 включ.

±6

_

св. 1 до 10 млн-1

_

±6

от 0 до 50 млн 1

от 0 до 5 млн-1 включ.

±4

_

св. 5 до 50 млн-1

_

±4

от 0 до 250 млн 1

от 0 до 25 млн-1 включ.

±3

_

св. 25 до 250 млн-1

_

±3

от 0 до 500 млн 1

от 0 до 50 млн-1 включ.

±3

_

св. 50 до 500 млн-1

_

±3

от 0 до 1000 млн 1

от 0 до 100 млн-1 включ.

±3

_

св. 100 до 1000 млн-1

_

±3

от 0 до 2500 млн 1

от 0 до 250 млн-1 включ.

±3

_

св. 250 до 2500 млн-1

_

±3

от 0 до 5000 млн 1

от 0 до 500 млн-1 включ.

±3

_

св. 500 до 5000 млн-1

_

±3

от 0 до 1 %

от 0 до 0,1 % включ.

±3

_

св. 0,1 до 1 %

_

±3

от 0 до 2 %

от 0 до 0,2 % включ.

±1,2

_

св. 0,2 до 2%

_

±1,2

от 0 до 5 %

от 0 до 0,5 % включ.

±1,2

_

св. 0,5 до 5%

_

±1,2

от 0 до 10 %

от 0 до 1 % включ.

±1,2

_

св. 1 до 10%

_

±1,2

от 0 до 30 %

от 0 до 3 % включ.

±0,8

_

св. 3 до 30 %

_

±0,8

Продолжение таблицы 3

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

приведе нная1)

относите льная

Диоксид углерода (CO2)

от 0 до 50 %

от 0 до 5 % включ.

±0,8

_

св. 5 до 50 %

_

±0,8

от 0 до 100 %

от 0 до 10 % включ.

±0,8

_

св. 10 до 100 %

_

±0,8

Кислород (O2)

от 0 до 0,5%

от 0 до 0,05 % включ.

±3

_

св. 0,1 до 0,5 %

_

±3

от 0 до 1%

от 0 до 0,1 % включ.

±3

_

св. 0,1 до 1 %

_

±3

от 0 до 2 %

от 0 до 0,2 % включ.

±1,2

_

св. 0,2 до 2 %

_

±1,2

от 0 до 5%

от 0 до 0,5 % включ.

±1,2

_

св. 0,5 до 5 %

_

±1,2

от 0 до 10 %

от 0 до 1 % включ.

±1,2

_

св. 1 до 10 %

_

±1,2

от 0 до 30 %

от 0 до 3 % включ.

±0,8

_

св. 3 до 30 %

_

±0,8

от 0 до 50 %

от 0 до 5 % включ.

±0,8

_

св. 5 до 50 %

_

±0,8

от 0 до 100 %

от 0 до 10% включ.

±0,8

_

св. 10 до 100 %

_

±0,8

Сумма углеводородов (TCH)

от 0 до 15 млн 1

от 0 до 2 млн-1 включ.

±4

_

св. 2 до 15 млн-1 включ.

_

±4

от 0 до 50 млн 1

от 0 до 5 млн-1 включ.

±4

_

св. 5 до 50 включ.

_

±4

от 0 до 250 млн 1

от 0 до 25 млн-1 включ.

±3

_

св. 25 до 250 млн-1

_

±3

от 0 до 500 млн 1

от 0 до 50 млн-1 включ.

±3

_

св. 50 до 500 млн-1 включ.

_

±3

от 0 до 1000 млн-1

от 0 до 100 млн-1 включ.

±3

_

св. 100 до 1000 млн-1 включ.

_

±3

от 0 до 5000 млн-1

от 0 до 500 млн-1 включ.

±3

_

св. 500 до 5000 млн-1 включ.

_

±3

от 0 до 10000 млн-1

от 0 до 1000 включ.

±3

_

св. 1000 до 10000 млн-1 включ.

_

±3

Окончание таблицы 3

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

приведе нная1)

относите льная

Сумма углеводородов (TCH)

от 0 до 15000 млн-1

от 0 до 1500 млн-1 включ.

±1,2

_

св. 1500 до 15000 млн-1 включ.

_

±1,2

1) - Приведенная погрешность нормирована к верхнему пределу измерений.

Таблица 4 - Прочие метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 °С от номинального значения температуры +20 оС в пределах условий эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Пределы дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний (Т0,9), с:

- CO, NOx, CO2, O2

60

- SO2

240

- сумма углеводородов (TCH)

15

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность окружающего воздуха, %, не более

- диапазон атмосферного давления, кПа

от -20 до +55

90 от 98 до 104,6

Габаритные размеры (Длина х Ширина х Высота), мм, не более

800x600x2000

Масса газоанализатора, кг, не более

350

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц

240 ±10 50

Потребляемая мощность, В-А, не более

830

Время прогрева, мин, не более

60

Продолжение таблицы 5

Наименование характеристики

Значение

Средний срок службы, лет

Средняя наработка на отказ (при доверительной вероятности

Р=0,95), ч

10

37000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт газоанализатора типографским методом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор промышленных выбросов ENDA-5000

-

1 шт.

Комплект ЗИП

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе 9 документа «Газоанализаторы промышленных выбросов ENDA-5000. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

Техническая документация фирмы-изготовителя HORIBA GmbH, Австрия.

86620-22
Номер в ГРСИ РФ:
86620-22
Производитель / заявитель:
HORIBA GmbH, Австрия
Год регистрации:
2022
Cрок действия реестра:
31.08.2027
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
