| Номер в госреестре | 86621-22 |
| Наименование СИ | Тесламетры ЯМР универсальные |
| Обозначение типа СИ | Metrolab |
| Изготовитель | "Metrolab Technology SA", Швейцария |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тесламетры ЯМР универсальные Metrolab (далее - тесламетры) предназначены для измерений магнитной индукции постоянных магнитных полей.
Принцип действия тесламетров основан на явлении ядерного магнитного резонанса, при этом частота f резонанса прямо пропорциональна значению магнитной индукции Ви , которая определяется по формуле (1):
Ви =------ , (1)
где y - гиромагнитное отношение ядер вещества (протонов или дейтериев, в зависимости от используемого датчика).
Конструктивно тесламетры содержат электронный блок, выносной детектор и компьютер (ноутбук). Компьютер (ноутбук) предназначен для управления режимами работы тесламет-ра и индикации результатов измерений и поставляется по требованию заказчика.
Тесламетры выпускаются в двух модификациях PT2026 и MFC2046. В модификации PT2026 имеется возможность одновременного подключения одного или нескольких детекторов, каждый из которых имеет один чувствительный элемент, через мультиплексоры MUX6026-4 и MUX6026-8. Модификация MFC2046 имеет детектор с несколькими чувствительными элементами (от 14 до 255), которые позволяют проводить измерения в нескольких точках, которые расположены на сферическом или цилиндрическом объёме.
К модификации PT2026 подключаются детекторы 1326-XXR, 1426-XXR, 1526-XXR, 1526-XXRH, которые отличаются размерами, диапазонам измерений и наличием встроенного преобразователя Холла у детекторов 1326-XXR и 1526-XXRH, предназначенного для более быстрого обнаружения ядерного магнитного резонанса и длиной кабеля ХХ (от 4 до 100 метров).
К модификации MFC2046 подключаются детекторы MFC 9046 или MFC 9146, отличающиеся расположением чувствительных элементов. Детекторы MFC 9046 выпускаются различных модификаций (НМ14-1-160, НМ24-1-300, НМ24-1-450, НМ24-1-600 и др.), отличающихся габаритными размерами, количеством чувствительных элементов и наличием центрального чувствительного элемента.
Тесламетры имеют возможность индицировать значение частоты ядерного магнитного резонанса.
Заводские номера, идентифицирующие каждую модификацию тесламетра, нанесены на маркировочную наклейку методом шелкографии в виде цифрового кода.
Нанесение знака поверки на электронный блок тесламетра не предусмотрено. Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
Общий вид тесламетров с указанием мест пломбировки и нанесения знака утверждения типа приведен на рисунках 1 - 6.
Место нанесения заводского номера
Место пломбировки
Место нанесения знака утверждения типа

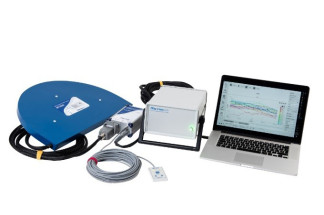

Рисунок 1 - Общий вид тесламетра модификации MFC2046, обозначение мест нанесения знака утверждения типа, пломбировки и нанесения заводского номера

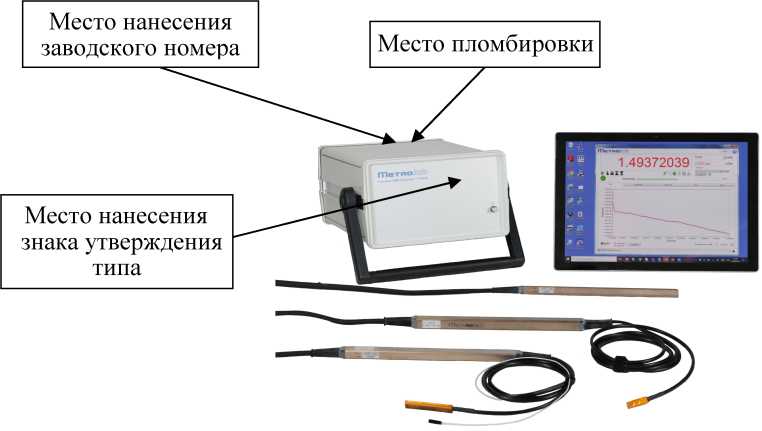

Рисунок 2 - Общий вид тесламетра модификации PT2026, обозначение мест нанесения знака утверждения типа, пломбировки и нанесения заводского номера
Место нанесения заводского номера

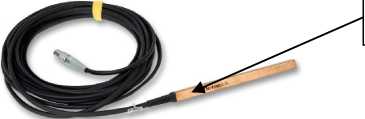

Рисунок 3 - Общий вид детектора 1326-XXR, обозначение места нанесения заводского номера
Место нанесения заводского номера

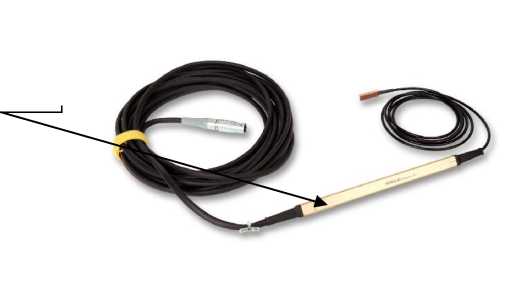

Рисунок 4 - Общий вид детектора 1426-XXR, обозначение места нанесения заводского номера

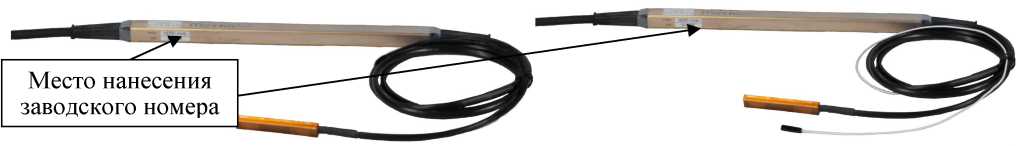

Рисунок 5 - Общий вид детекторов 1526-XXR и 1526-XXRH (справа), обозначение места нанесения заводского номера
Место нанесения заводского номера

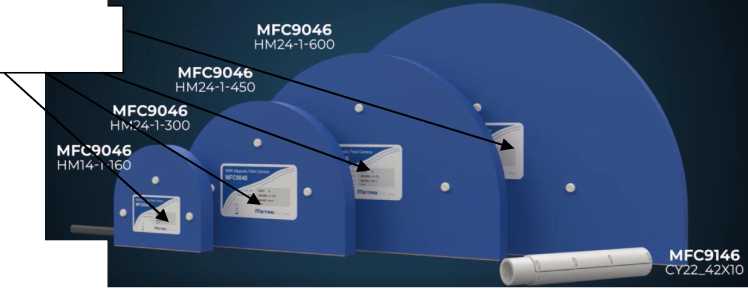

Рисунок 6 - Общий вид детекторов MFC9046, MFC 9146, обозначение места нанесения заводского номера
Корпуса тесламетров опломбированы наклейкой для предотвращения возможности несанкционированного вмешательства в работу тесламетра, которое может привести к искажению результатов измерений.
Программное обеспечение (далее - ПО) обеспечивает задание режимов работы тесламетров и индикацию измеренных величин. ПО устанавливается на персональный компьютер (ноутбук).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО для модификации PT2026
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PT2026 |
| Номер версии (идентификационный номер) ПО | не ниже 1.4.0.0 |
| Цифровой идентификатор (контрольная сумма) встроенного ПО | - |
Таблица 2 - Идентификационные данные ПО для модификации MFC2046
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MFCTool |
| Номер версии (идентификационный номер) ПО | не ниже V10.3.1 |
| Цифровой идентификатор (контрольная сумма) встроенного ПО | - |
Таблица 3- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений магнитной индукции постоянного магнитного поля (для РТ2026 в зависимости от используемого детектора), Тл: - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 0.038-0.14) - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 0.13-0.48) - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 0.46-1.5) - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 0.9-3.2) - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 1.4-4.8) - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 4.35-11.7) - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 0.1-3) - 1526-XXR, 1526-XXRH (RANGE 0.65-2.4) - 1426-XXR (RANGE 0,19 - 0.52) - 1426-XXR (RANGE 0.42-1.29) - 1426-XXR (RANGE 1.13-3.52) - 1426-XXR (RANGE 3.17-10.69) | от 0,038 до 0,14 от 0,13 до 0,48 от 0,46 до 1,50 от 0,9 до 3,2 от 1,40 до 4,80 от 4,35 до 10,0 от 0,094 до 3,05 от 0,65 до 2,4 от 0,19 до 0,52 от 0,42 до 1,29 от 1,13 до 3,52 от 3,17 до 10,0 |
| Диапазон показаний магнитной индукции постоянного магнитного поля (для РТ2026 в зависимости от используемого детектора), Тл: - 1326-XXR, 1526-XXR, 1526-XXRH (RANGE 4.35-11.7) - 1426-XXR (RANGE 3.17-10.69) | от 4,35 до 11,7 от 3,17 до 10,69 |
| Номинальное значение величины измеряемой магнитной индукции постоянного магнитного поля (для MFC2046 в зависимости от используемого детектора), Тл | от 0,5 до 3,0 |
| Диапазон измерений магнитной индукции постоянного магнитного поля (для MFC2046), Тл Для центрального чувствительного элемента, Тл | От 0,97-Вн до 1,03-Вн 1) От 0,33-Вн до 1,03-Вн 1) |
| Пределы допускаемой случайной составляющей относительной погрешности измерений магнитной индукции постоянного магнитного поля, % | ±0,0005 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой систематической составляющей относительной погрешности измерений магнитной индукции постоянного магнитного поля, % | ±0,003 |
| Расхождение измеренных значений магнитной индукции постоянного магнитного поля, полученных от всех чувствительных элементов (для MFC2046), размещёнными в одном и том же поле, % | ±0,00005 |
| Диапазон измерения частоты ядерного магнитного резонанса, МГц | от 1,61 до 425 |
| Разрешающая способность при измерении частоты ядерного магнитного резонанса, Г ц | 0,1 |
| Частота опорного генератора, Г ц | 10 000 000 ±5 |
| 1) Вн - номинальное значение величины измеряемой магнитной индукции постоянного магнитного поля для модификации MFC2046 | |
Таблица 4- Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное количество подключаемых детекторов с использованием | |
| мультиплексоров MUX6026-4, MUX6026-8 (для РТ2026) | 512 |
| Максимальное количество встроенных датчиков (для MFC2046) | 255 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Г ц | 50/60 |
| Потребляемая мощность, В^А, не более | 150 |
| Габаритные размеры, мм, не более: - базовый блок PT2026 | |
| длина | 220 |
| ширина | 130 |
| высота | 330 |
| - усилитель FCA7046 | |
| длина | 220 |
| ширина | 65 |
| высота | 120 |
| - мультиплексоры MUX6026-4, MUX6026-8 | |
| длина | 260 |
| ширина | 90 |
| высота | 190 |
| - детекторы 1326-XXR, 1426-XXR | |
| длина | 18 |
| ширина | 14 |
| высота | 235 |
| - выносная часть детектора 1426-XXR | |
| длина | 32 |
| ширина | 10 |
| высота | 7 |
| - детектор 1526-XXR, 1526-XXRH | |
| длина | 18 |
| ширина | 14 |
| высота | 235 |
П Продолжение таблицы 4
| Наименование характеристики | Значение |
| - выносная часть детектора 1526-XXR, 1526-XXRH длина | 65 |
| ширина | 12 |
| высота | 7 |
| - детектор MFC9046 длина | 500 |
| ширина | 36 |
| высота | 620 |
| - детектор MFC9146 длина | 210 |
| диаметр | 80 |
| Длина кабеля детектора, м, не менее | 4 |
| Масса, кг, не более: - базовый блок PT2026 | 4,5 |
| - усилитель FCA7046 | 1,5 |
| - мультиплексоры MUX6026-4, MUX6026-8 | 2 |
| - детектор 1326-XXR | 1,5 |
| - детекторы 1426-XXR, 1526-XXR, 1526-XXRH | 1,7 |
| - детектор MFC9046 | 3 |
| - детектор MFC9146 | 2,5 |
| Рабочие условия применения: - температура окружающего воздуха, °С | от +10 до +40 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| - атмосферное давление, кПа | (до 50 % при 40°С) от 70 до 106,7 |
наносится на корпус базового блока в виде наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность тесламетров
| Наименование | Обозначение | Количество |
| 1 Тесламетр ЯМР универсальный Metrolab модификации PT2026 в составе: | ||
| 1.1 Базовый блок | PT2026 | 1 шт. |
| 1.2 Мультиплексор | MUX6026-4 | * |
| 1.3 Мультиплексор | MUX6026-8 | * |
| 1.4 Детектор | 1326-XXR** | * |
| 1.5 Детектор | 1426-XXR** | * |
| 1.6 Детектор | 1526-XXR** | * |
| 1.7 Детектор | 1526-XXRH** | * |
| 1.8 Комплект кабелей | - | 1 шт. |
| 1.9 Компьютер (ноутбук) | - | * |
Продолжение таблицы 5
| Наименование | Обозначение | Количество |
| 2 Тесламетр ЯМР универсальный Metrolab модификации MFC2046 в составе: | ||
| 2.1 Базовый блок | PT2026 | 1 шт. |
| 2.2 Усилитель | FCA7046 | 1 шт. |
| 2.3 Детектор | MFC9046 | * |
| 2.4 Детектор | MFC9146 | * |
| 2.5 Комплект кабелей | - | 1 шт. |
| 2.6 Пульт дистанционного управления | RB8045 | 1 шт. |
| 2.7 Компьютер (ноутбук) | - | * |
| 3 Электронный носитель с ПО | - | 1 шт. |
| 4 Руководство по эксплуатации | PT2026/MFC2046 РЭ | 1 экз. |
| 5 Руководство оператора | PT2026/MFC2046 РО | 1 экз. |
| 6 Паспорт | PT2026/MFC2046 ПС | 1 экз. |
| 7 Методика поверки | - | 1 экз. |
| Примечание: В комплекте поставки должен быть хотя бы один детектор. * Поставляются по требованию заказчика. * * ХХ - длина кабеля от 4 до 100 м | ||
приведены в разделе 5 документа PT2026/MFC2046 РЭ «Тесламетры ЯМР универсальные Metrolab. Руководство по эксплуатации» и в разделах 3 и 4 документа PT2026/MFC2046 РО «Тесламетры ЯМР универсальные Metrolab. Руководство оператора»
Приказ Росстандарта от 30 декабря 2019 г. № 3449 «Об утверждении Государственной поверочной схемы для средств измерений магнитной индукции в диапазоне от 0,1 до 10 Тл при температурах от 4,2 до 300 К»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
