Устройства весоизмерительные автоматические MONACS, 86622-22

Назначение

Устройства весоизмерительные автоматические MONACS (далее — средство измерений) предназначены для измерений массы.

Описание

Средство измерений устанавливается в погрузочно-разгрузочную технику (подъемно-транспортное оборудование) с гидравлической системой подъема, в том числе на экскаваторную технику, ковшовые автопогрузчики (далее — погрузчики).

Принцип действия средства измерений основан на использовании тензометрического метода. Давление, создаваемое в цилиндрах гидравлической системы подъема погрузчика, возникающее под действием силы тяжести взвешиваемого груза (объекта измерений), вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.

Средство измерений осуществляет измерения в автоматическом режиме при задействовании подъемно-транспортного оборудования погрузчика, на котором установлено средство измерений, и состоит из следующих основных частей.

Комплект первичных преобразователей: два датчика модификаций YL103-50, YL103-100 или YL103-150 (изготовитель «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай) с аналоговым выходным сигналом, встраиваемые в гидравлическую систему подъемно-транспортного оборудования погрузчика. Ковш выступает в качестве грузоприёмного устройства (далее - ГПУ) средства измерений.

Комплект вспомогательных датчиков и устройств (для автоматизированного определения положения ГПУ средства измерений, определения угла наклона погрузчика), а также устройства коммутации.

Динамический преобразователь универсальный ДПУ, модификации ДПУ-ООХ-Ех (обозначение «00Х» указывает на количество аналого-цифровых каналов и принимает значения от 001 до 008), изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк. В составе электронные устройства аналого-цифрового преобразования сигналов первичных преобразователей, обработки цифровых сигналов, формирования значения измеренной массы.

Весовой терминал ВТЦ, изготовитель ООО «Торговый дом «Завод весового оборудования», г. Белорецк. В составе жидкокристаллический дисплей, запоминающее устройство, органы управления средством измерений. Весовой терминал оснащен следующими функциями:

- определение стабильного равновесия;

- полуавтоматическая установка показаний средства измерений на нуль;

- обнаружение промахов;

- ограничение наклона погрузчика (механизма подъема) при осуществлении измерений;

- суммирование (результат не нормируется в настоящем описании типа) отдельных результатов измерений.

Внешний вид средства измерений (основных частей) представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Средство измерений выпускается в модификациях, которые отличаются метрологическими и техническими характеристиками (согласно таблицам 2 - 4), а также исполнением ГПУ и имеют следующие обозначения:

MONACS-[M],

где [М] - максимальная нагрузка Мах, кг: 1000, 2000, 3000, 4000, 5000, 8000, 10000, 12000, 15000, 20000.

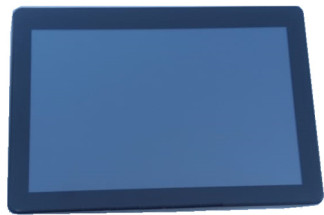

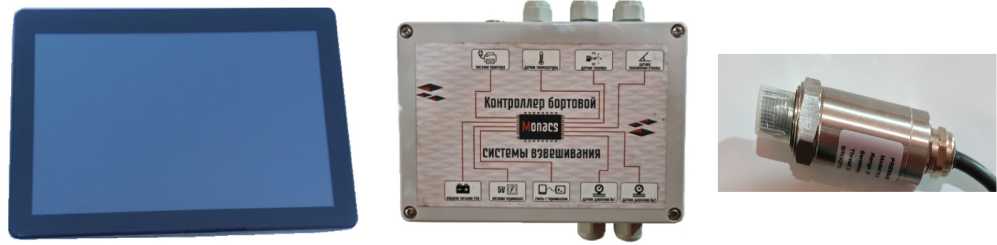

Рисунок 1 — Общий вид частей средства измерений: весовой терминал ВТЦ (слева), динамический преобразователь ДПУ-ООХ-Ех (в центре), первичный преобразователь (справа)

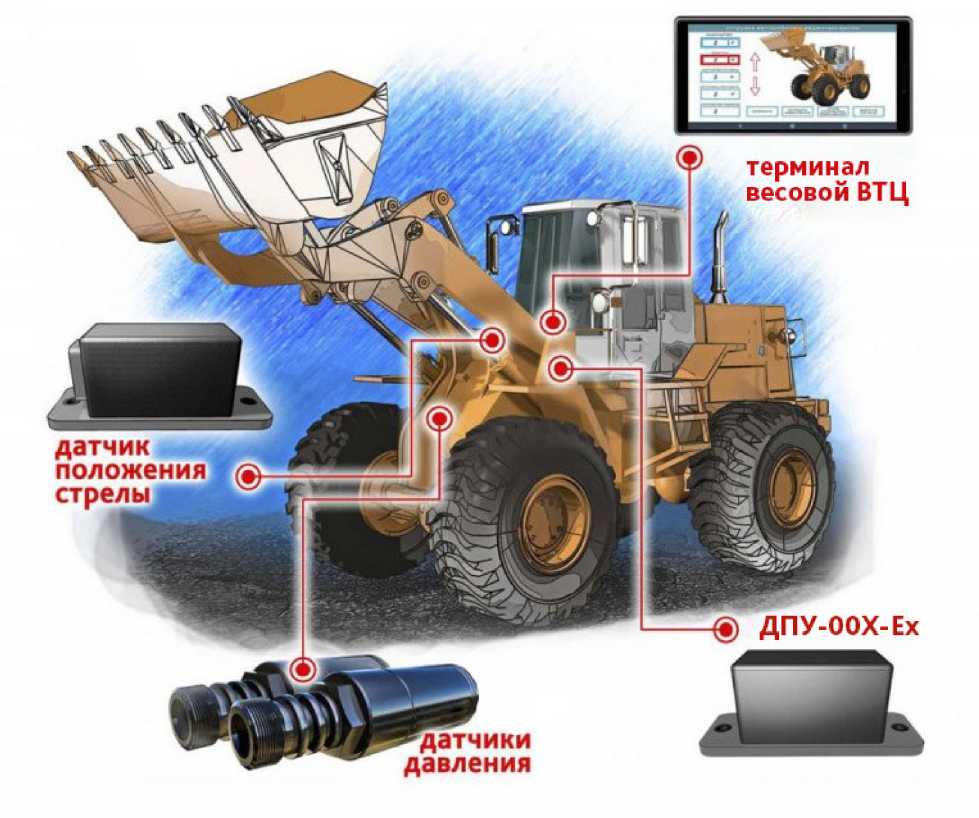

Рисунок 2 — Примеры (схемы) размещения частей средства измерений, смонтированного на

ковшовом или вилочном погрузчике

1

ВТЦ

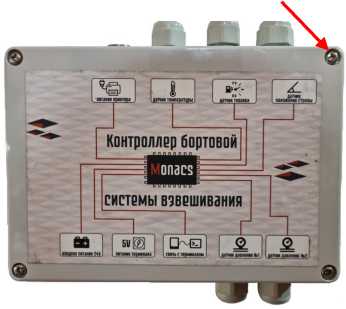

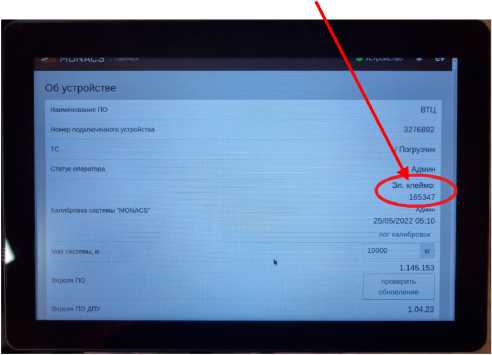

Рисунок 3 — Схема пломбировки весоизмерительных приборов (1 - электронное клеймо (случайное число), генерируется после настройки и регулировки; 2 - свинцовая, пластиковая или мастичная пломба, либо разрушаемая наклейка)

2

ДПУ-00Х-Ех

Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на заднюю часть терминала весового ВТЦ и содержит следующие основные данные:

- наименование изготовителя;

- обозначение типа и модификации средства измерений;

- знак утверждения типа;

- метрологические характеристики:

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- действительной цены деления шкалы (d);

- технические характеристики:

- максимальный угол наклона погрузчика;

- диапазон рабочих температур;

- дата изготовления;

- заводской номер (в виде цифрового обозначения, состоящего из арабских цифр).

Знак поверки наносится на свидетельство о поверке средства измерений (при необходимости) в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение средства измерений (далее — ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части и хранится в энергонезависимом запоминающем устройстве терминала весоизмерительного.

Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Изменение ПО через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:

- пломбировка весоизмерительного прибора ДПУ-00Х-Ех;

- разграничение прав доступа к режимам работы средства измерений с помощью пароля;

- использование хранящегося в энергонезависимой памяти журнала событий, в котором при изменении метрологически значимых параметров формируется соответствующая запись.

ПО ВТЦ защищено с помощью специальных программных средств, предусмотренных изготовителем: выполнено сопряжение установленного ПО к уникальному номеру контроллера. При включении средства измерений выполняется сравнение уникального номера контроллера с хранящимся номером в энергонезависимой памяти терминала ВТЦ. При несовпадении этих значений возможность выполнения измерений блокируется и становится невозможным.

Идентификационные данные программного обеспечения доступны для просмотра во время работы средства измерений при переходе в раздел меню «Параметры устройства».

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на задней части весового терминала ВТЦ, а также на титульные листы эксплуатационной документации способом типографской печати.

Комплектность

Таблица 5 — Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 15 «Методика взвешивания» документа УЗВО.40452.001 «Устройства весоизмерительные автоматические MONACS. Руководство по эксплуатации. Паспорт».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.39-013-61182529-2021 «Устройства весоизмерительные автоматические MONACS. Технические условия».
