| Номер в госреестре | 86623-22 |
| Наименование СИ | Модули приема аналоговых сигналов |
| Обозначение типа СИ | ТН3/АЦП |
| Изготовитель | Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ"), Московская обл., г. Жуковский |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули приема аналоговых сигналов ТН3/АЦП (далее - модули) предназначены для измерения аналоговых сигналов напряжения, электрического сопротивления и преобразования их в цифровую форму для обеспечения летных испытаний авиационной техники.
Принцип действия модулей заключается в приеме им определенной информацию, преобразовании ее в цифровой вид и передаче в буферную память платы сбора. Для каждого модуля в плате сбора отведена своя буферная память. Каждые 1/1024 секунды контроллер платы сбора передает всю собранную за это время информацию в кассету памяти, где она сохраняется в энергонезависимой памяти. Сохраненная в процессе регистрации в кассете памяти информация впоследствии передается в ПЭВМ через канал USB.
Модули выпускаются в следующих модификациях: ТН3/АЦП/001, ТН3/АЦП/002, ТН3/АЦП/003, ТН3/АЦП/004-02, ТН3/АЦП/005, ТН3/АЦП/006-02, ТН3/АЦП/301,
ТНЗ/аЦп/302, ТН3/АЦП/303, ТН3/АЦП/304, ТН3/АЦП/305, ТН3/АЦП/306, ТНЗ/аЦп/307, ТН3/АЦП/308, ТН3/АЦП/309, ТН3/АЦП/310.
Конструктивно основу модуля составляет печатная плата с установленными на нее элементами. На передней части платы установлена лицевая панель. К лицевой панели прикреплены входные разъемы модуля, служащие для подключения к модулю внешних источников информации, место нанесения заводского номера и модификации модуля. На задней стороне платы установлен разъем для соединения модуля с внутренней шиной накопителя.
Модуль вне зависимости от назначения может быть установлен в любой слот кожуха. Крепление модуля осуществляется двумя винтами, крепящими лицевую панель к кожуху с лицевой стороны.
Нанесение знака поверки на модули не предусмотрено. Заводской номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, фрезеруется на переднюю панель модуля.

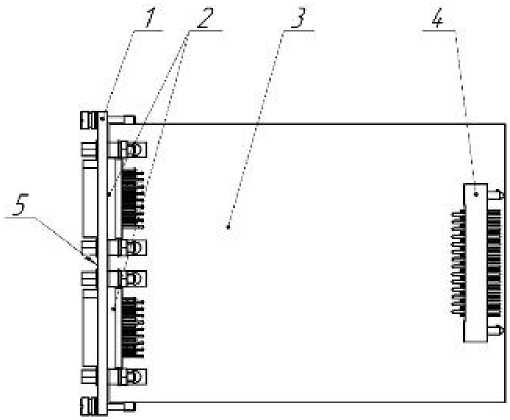

Общий вид модулей с указанием мест нанесения заводских номеров и модификации приведены на рисунках 1 и 2.

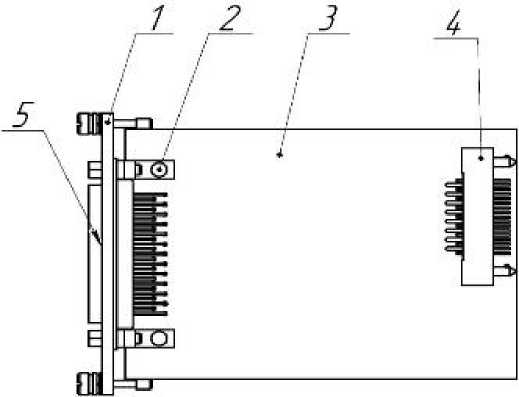

1 - лицевая панель; 2 - входные разъемы модуля; 3 - печатная плата; 4 - разъем для соединения модуля с внутренней шиной накопителя; 5 - место нанесения заводского номера и модификации модуля
Рисунок 1 -Общий вид модулей ТН3/АЦП/001, ТН3/АЦП/002, ТН3/АЦП/003, ТН3/АЦП/004-02, ТН3/АЦП/005, ТН3/АЦП/006-02
1 - лицевая панель; 2 - входные разъемы модуля; 3 - печатная плата; 4 - разъем для соединения модуля с внутренней шиной накопителя; 5 - место нанесения заводского номера и модификации модуля
Рисунок 2 - Общий вид модулей ТН3/АЦП/301, ТН3/АЦП/302, ТН3/АЦП/303, ТН3/АЦП/304, ТН3/АЦП/305, ТН3/АЦП/306, ТН3/АЦП/307, ТН3/АЦП/308, ТН3/АЦП/309, ТН3/АЦП/310
Модуль ТН3/АЦП/001 предназначен для приема аналоговых сигналов высокого уровня.

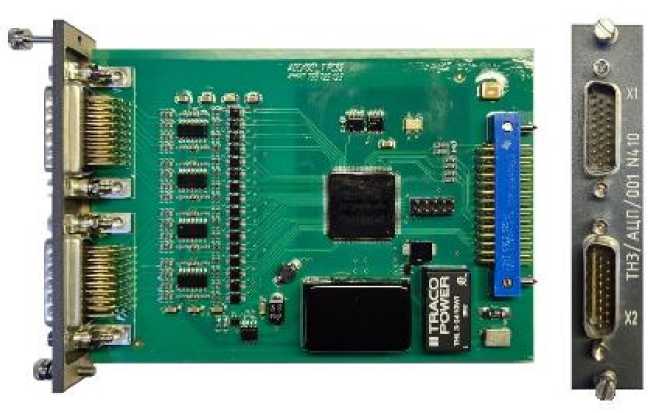

Общий вид модуля ТН3/АЦП/001 приведен на рисунке 3.
Рисунок 3 - Общий вид модуля ТН3/АЦП/001
Модуль ТН3/АЦП/001 имеет в своём составе 32 аналого-цифровых преобразователя (далее - АЦП). Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Модуль ТН3/АЦП/001 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).

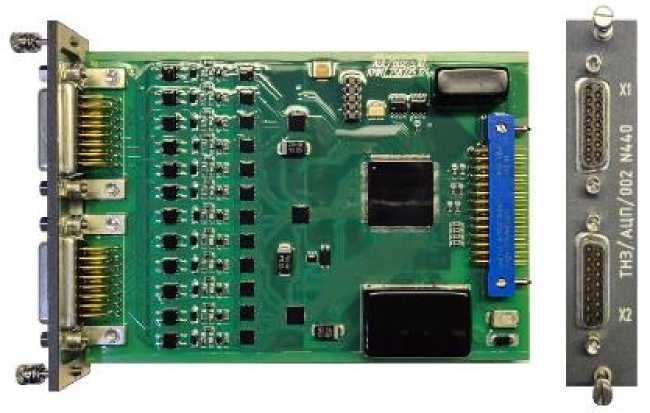

Модуль ТН3/АЦП/002 предназначен для приема аналоговых сигналов переменного тока или сигналов от вибродатчиков с ICP.
Общий вид модуля ТН3/АЦП/002 приведен на рисунке 4.
Модуль ТН3/АЦП/002 для регистрации сигналов имеет АЦП для каждого канала. Аналого-цифровое преобразование сигналов производится синхронно для всех каналов. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения с помощью установки соответствующих коэффициентов усиления. Регистрация осуществляется пакетами с периодичностью 1024 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Рисунок 4 - Общий вид модуля ТН3/АЦП/002
Модуль ТН3/АЦП/002 комплектуется двумя ответными разъемами VS-15-ST-DSUB-EG (контакты под пайку).

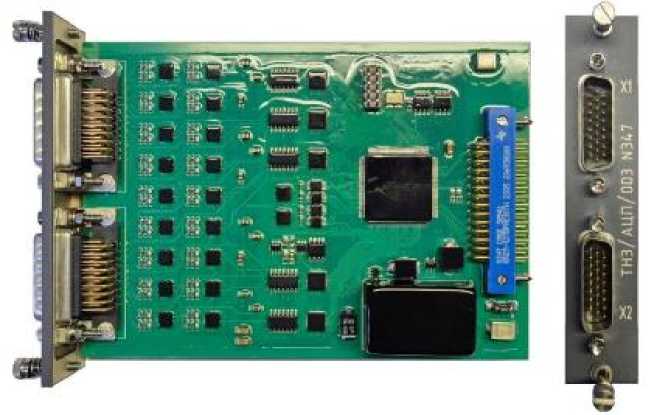

Модуль ТН3/АЦП/003 с дифференциальными входами предназначен для приема аналоговых сигналов или сигналов от термопар и преобразования их в цифровую форму.
Общий вид модуля ТН3/АЦП/003 приведен на рисунке 5.
Рисунок 5 - Общий вид модуля ТН3/АЦП/003
Модуль ТН3/АЦП/003 имеет в своём составе 18-ти АЦП с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Модуль имеет в своем составе два независимых программируемых источника тока с дифференциальными выходами. Источники тока могут использоваться для подключения терморезистора, используемого в качестве измерителя температуры холодного спая.
Модуль ТН3/АЦП/003 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).

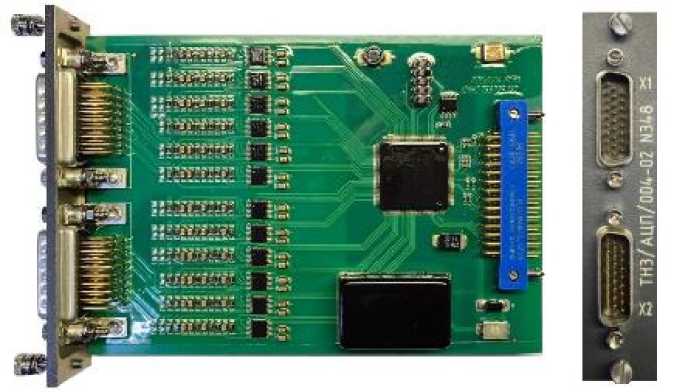

Модуль ТН3/АЦП/004-02 предназначен для приема аналоговых сигналов от резистивных датчиков температуры. Регистрация осуществляется 16-ти разрядным кодом.
Общий вид модуля ТН3/АЦП/004-02 приведен на рисунке 6.
Рисунок 6 - Общий вид модуля ТН3/АЦП/004-02
Модуль ТН3/АЦП/004-02 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD-CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).
Модуль ТН3/АЦП/005 с дифференциальными изолированными входами предназначен для приема аналоговых сигналов или сигналов от датчиков тока (шунтов) в цепях постоянного или переменного тока и преобразования их в цифровую форму.

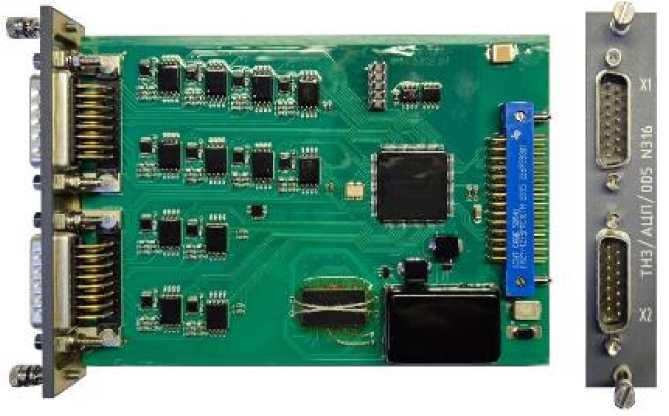

Общий вид модуля ТН3/АЦП/005 приведен на рисунке 7.
Рисунок 7 - Общий вид модуля ТН3/АЦП/005
Модуль ТН3/АЦП/005 имеет в своём составе 12 изолированных АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Модуль ТН3/АЦП/005 комплектуется двумя ответными разъемами VS-15-BU-DSUB-EG (контакты под пайку).
Передача аналоговых сигналов осуществляется по двум перевитым и помещенным в общий экран проводам. Шаг скрутки 20-30 мм. Экраны по всей длине жгута должны быть изолированы от корпуса летательного аппарата. Экраны соединяются на разъеме ТН3 с контактом «Корпус».

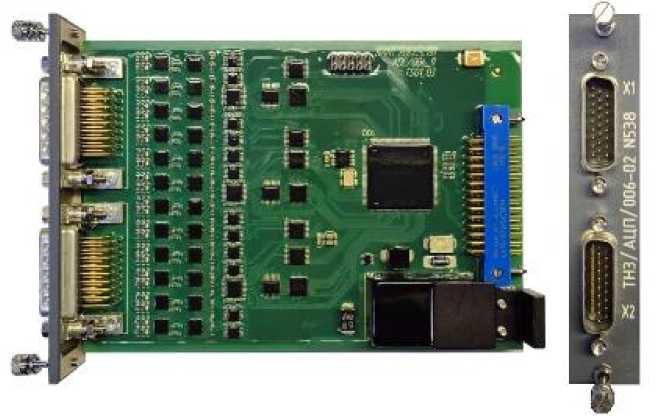

Модуль ТН3/АЦП/006-02 с дифференциальными входами предназначен для приема аналоговых сигналов от датчиков и преобразования их в цифровую форму, а также для питания датчиков постоянным током.
Общий вид модуля ТН3/АЦП/006-02 приведен на рисунке 8.
Рисунок 8 - Общий вид модуля ТН3/АЦП/006-02
Модуль ТН3/АЦП/006-02 имеет в своём составе 12 АЦП с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле имеются12 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (тензомосты, терморезисторы). Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Модуль ТН3/АЦП/006-02 комплектуется двумя ответными разъемами VS-15-BU-DSUB-HD CD-B (контакты под обжим) или двумя VS-15-BU-DSUB-HD-EG (контакты под пайку).

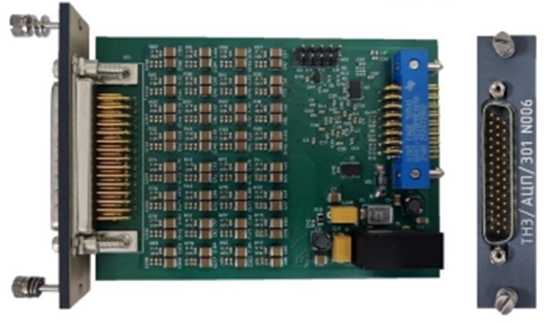

Модуль ТН3/АЦП/301 предназначен для приема аналоговых сигналов и преобразования их в цифровую форму.
Общий вид модуля ТН3/АЦП/301 приведен на рисунке 9.
Рисунок 9 - Общий вид модуля ТН3/АЦП/301
Модуль ТН3/АЦП/301 имеет в своём составе 32 АЦП. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Регистрация осуществляется пакетами с периодичностью до 131072 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Модуль ТН3/АЦП/301 комплектуется ответным разъемом VS-25-BU-DSUB-HD-EG -1655221 (контакты под пайку).
Модуль ТН3/АЦП/302 предназначен для приема аналоговых сигналов переменного тока и от датчиков вибрации с ICP.

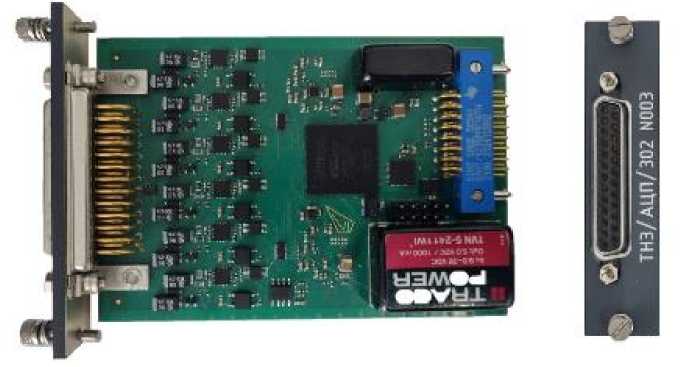

Общий вид модуля ТН3/АЦП/302 приведен на рисунке 10.
Рисунок 10 - Общий вид модуля ТН3/АЦП/302
Для регистрации сигналов в модуле ТН3/АЦП/302 находится АЦП для каждого канала. Аналого-цифровое преобразование сигналов производится синхронно для всех каналов. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения с помощью установки соответствующих коэффициентов усиления. Регистрация осуществляется пакетами с периодичностью до 131072 раза в секунду. Внутри пакета находятся данные АЦП, соответствующие текущему моменту времени.
Модуль ТН3/АЦП/302 комплектуется двумя ответными разъемами VS-25-ST-DSUB-EG -1689899 (контакты под пайку).
Модуль ТН3/АЦП/303 предназначен для приема аналоговых сигналов или сигналов от термопар и преобразования их в цифровую форму.
Общий вид модуля ТН3/АЦП/303 приведен на рисунке 11.
Рисунок 11 - Общий вид модуля ТН3/АЦП/303
Модуль ТН3/АЦП/303 имеет в своём составе 16 АЦП с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Модуль имеет в своем составе два независимых программируемых источника тока с дифференциальными выходами. Источники тока могут использоваться для подключения терморезистора, используемого в качестве измерителя температуры холодного спая.
Передача аналоговых сигналов осуществляется по двум перевитым и помещенным в общий экран проводам. Экраны по всей длине жгута изолированы от корпуса летательного аппарата. Экраны соединяются на разъеме ТН3 с контактом «Корпус».
Модуль ТН3/АЦП/304 предназначен для измерения сопротивления резистивных датчиков температуры. Регистрация осуществляется 16-ти разрядным кодом
Общий вид модуля ТН3/АЦП/304 приведен на рисунке 12.

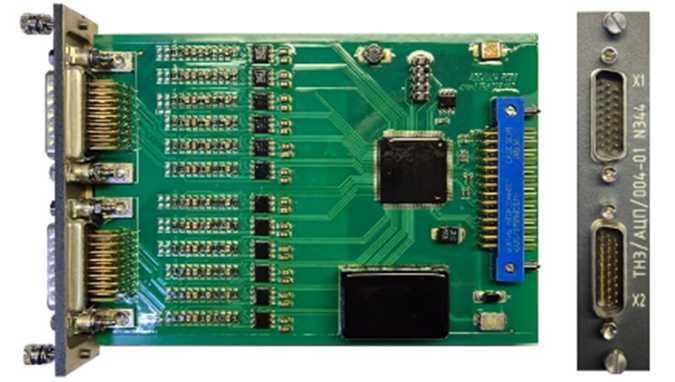

Рисунок12 - Общий вид модуля ТН3/АЦП/304
Модуль ТН3/АЦП/305 с дифференциальными изолированными входами предназначен для приема аналоговых сигналов от датчиков тока (шунтов) в цепях постоянного или переменного тока и преобразования их в цифровую форму.
Общий вид модуля ТН3/АЦП/305 приведен на рисунке 13.

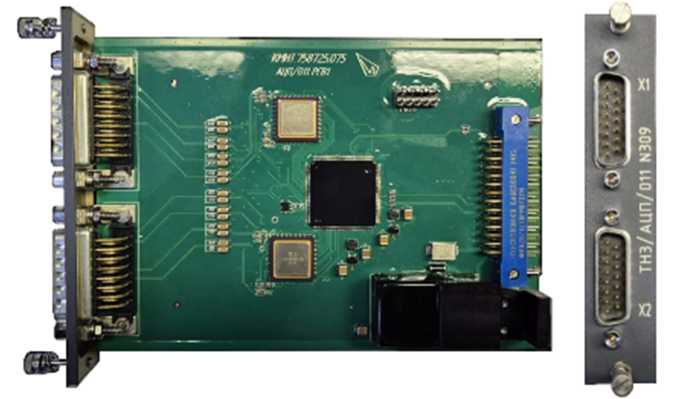

Рисунок 13 - Общий вид модуля ТН3/АЦП/305
Модуль ТН3/АЦП/305 имеет в своём составе девять изолированных АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Модуль ТН3/АЦП/305 комплектуется двумя ответными разъемами VS-25-BU-DSUB-EG - 1689909 (контакты под пайку).
Модуль ТН3/АЦП/306 с дифференциальными входами предназначен для приема аналоговых сигналов от датчиков и преобразования их в цифровую форму, а также для питания датчиков постоянным током.
Общий вид модуля ТН3/АЦП/306 приведен на рисунке 14.

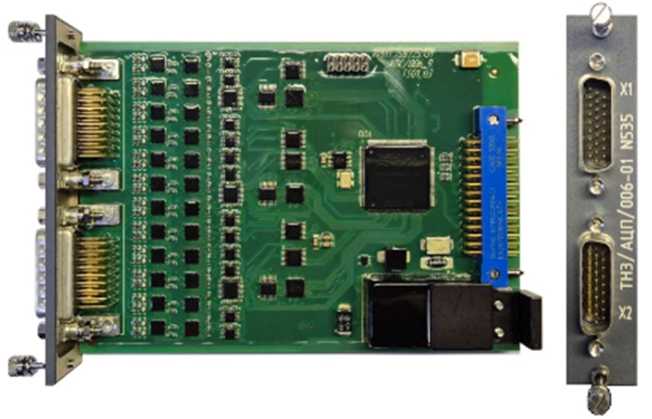

Рисунок 14 - Общий вид модуля ТН3/АЦП/306
Модуль ТН3/АЦП/306 имеет в своём составе десять АЦП с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуля имеются десять независимых программируемых источников тока с дифференциальными выходами для питания датчиков (тензомосты, терморезисторы). Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Модуль ТН3/АЦП/307 - предназначен для приема аналоговых сигналов от датчиков и преобразования их в цифровую форму, а также для питания датчиков постоянным током.
Общий вид модуля ТН3/АЦП/307 приведен на рисунке 15.

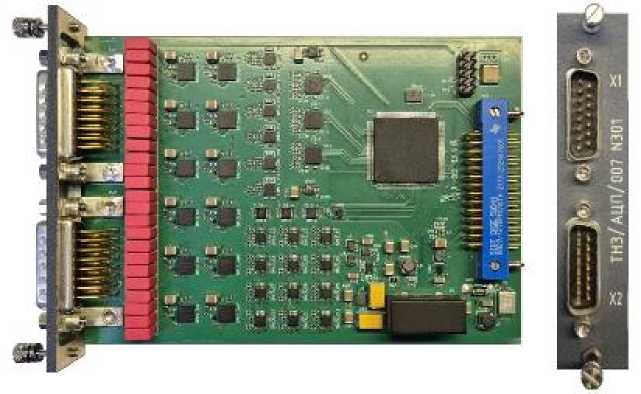

Рисунок 15 - Общий вид модуля ТН3/АЦП/307
Модуль ТН3/АЦП/307 имеет в своём составе восемь АЦП с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуля имеются восемь независимых программируемых источников тока с дифференциальными выходами для питания датчиков (тензорезисторов), аппаратно подключенных к входным линиям датчиков. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Модуль ТН3/АЦП/308 - предназначен для приема аналоговых сигналов постоянного и переменного тока высокого уровня от систем энергоснабжения с изолированными входами.
Общий вид модуля ТН3/АЦП/308 приведен на рисунке 16.

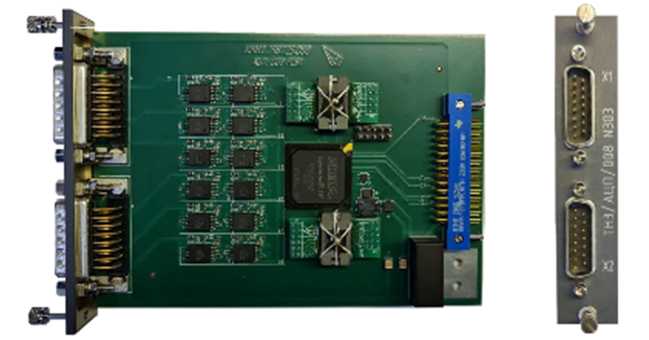

Рисунок 16 - Общий вид модуля ТН3/АЦП/308
Модуль ТН3/АЦП/308 имеет в своём составе девять АЦП с изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Модуль ТН3/АЦП/309 - предназначен для приема аналоговых сигналов от индуктивных, резистивных, емкостных датчиков, включенных по мостовой или полумостовой схеме, с возбуждением напряжением переменного или постоянного тока.
Общий вид модуля ТН3/АЦП/309 приведен на рисунке 17.

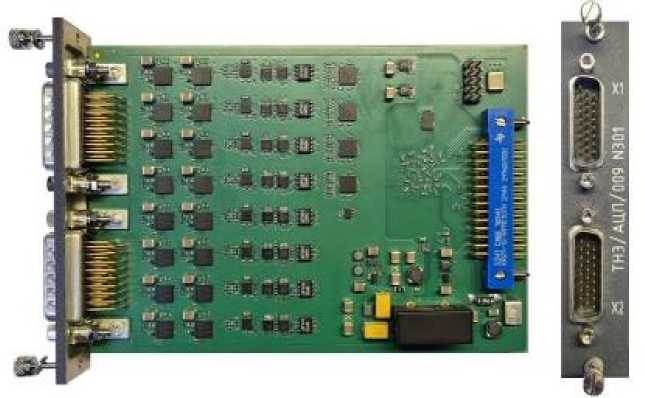

Рисунок 17 - Общий вид модуля ТН3/АЦП/309
Модуль ТН3/АЦП/309 имеет в своём составе 12 АЦП с дифференциальными входами и шесть источников напряжения. Входной канал имеет два АЦП. К 1-му АЦП подключены выводы непосредственно с датчиков, второй АЦП подключен к линии источника напряжения (может быть внешним, а может использоваться один из шести внутренних независимых источников напряжения), которым питаются датчики. В процессе работы регистрируется соотношение между входными и выходными напряжениями. Также в составе модуля имеется шесть независимых программируемых источников переменного напряжения с дифференциальными выходами для возбуждения датчиков, которые выведены на разъем. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Модуль ТН3/АЦП/310 - предназначен для приема аналоговых сигналов переменного тока от систем энергоснабжения и преобразования их в цифровую форму.
Общий вид модуля ТН3/АЦП/310 приведен на рисунке 18.

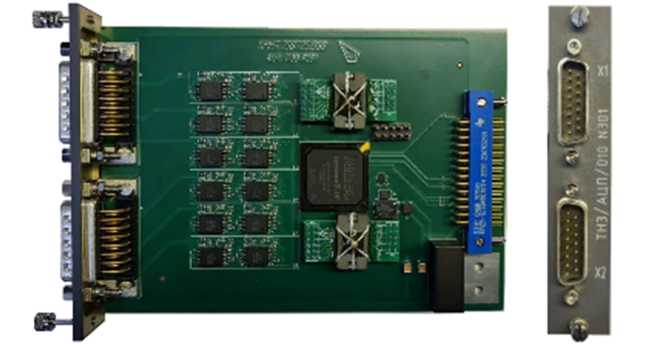

Рисунок 18 - Общий вид модуля ТН3/АЦП/310
Модуль ТН3/АЦП/310 имеет в своём составе 12 АЦП с изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом одинаковой частоты. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.
Программное обеспечение (далее - ПО) «TN3LAB» включает прикладные управляющие программы, специализированные для выполнения отдельных видов работ:
- работа по считыванию или стиранию накопленной информации, загрузке подготовленных заданий в кассету памяти накопителя;
- подготовка заданий для функционирования накопителя при экспериментах;
- преобразование полученных при считывании файлов данных к виду, пригодному для дальнейшей обработки.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик за пределы допускаемых значений.
Алгоритм вычисления хеш-кода всех программных файлов - MD5.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных воздействий -«высокий», внешнего ПО - «средний» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| внешнее ПО | встроенное ПО | |
| Модуль ТН3/АЦП/001 | ||
| Идентификационное наименование ПО | TN3LAB | AD32 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.07 |
| Модуль ТН3/АЦП/002 | ||
| Идентификационное наименование ПО | TN3LAB | VB12 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 2.14 |
| Идентификационные данные (признаки) | Значение | |
| внешнее ПО | встроенное ПО | |
| Модуль ТН3/АЦП/003 | ||
| Идентификационное наименование ПО | TN3LAB | TP01 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 2.45 |
| Модуль ТН3/АЦП/004-02 | ||
| Идентификационное наименование ПО | TN3LAB | TR02 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.07 |
| Модуль ТН3/АЦП/005 | ||
| Идентификационное наименование ПО | TN3LAB | SH01 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.07 |
| Модуль ТН3/АЦП/006-02 | ||
| Идентификационное наименование ПО | TN3LAB | TS02 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 10.16 |
| Модуль ТН3/АЦП/301 | ||
| Идентификационное наименование ПО | TN3LAB | AM32 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/302 | ||
| Идентификационное наименование ПО | TN3LAB | VM12 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/303 | ||
| Идентификационное наименование ПО | TN3LAB | TPM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/304 | ||
| Идентификационное наименование ПО | TN3LAB | TRM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/305 | ||
| Идентификационное наименование ПО | TN3LAB | SHM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/306 | ||
| Идентификационное наименование ПО | TN3LAB | TSM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/307 | ||
| Идентификационное наименование ПО | TN3LAB | THM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/308 | ||
| Идентификационное наименование ПО | TN3LAB | HPM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/309 | ||
| Идентификационное наименование ПО | TN3LAB | RIM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
| Модуль ТН3/АЦП/310 | ||
| Идентификационное наименование ПО | TN3LAB | LPM1 |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.0.0.7 | Не ниже v. 1.00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модуль ТН3/АЦП/001 | |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +8 включ. от -8 до +10 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,3 (у от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,5 (y от ВП)2) |
| Модуль ТН3/АЦП/002 | |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 10 до 2000 Гц, В | от 0 до 10 включ. от 0 до 5 включ. от 0 до 2,5 включ. от 0 до 1,25 включ. от 0 до 0,625 включ. от 0 до 0,3125 включ. от 0 до 0,15625 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,4 (y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,5 (y от ВП)2) |
| Модуль ТН3/АЦП/003 | |
| Диапазоны измерений напряжения постоянного тока, В | от -0,0125 до +0,0125 включ. от -0,025 до +0,025 включ. от -0,05 до +0,05 включ. от -0,1 до +0,1 включ. от -0,2 до +0,2 включ. от -0,4 до +0,4 включ. от -0,8 до +0,8 включ. от -1,6 до +1,6 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,3 (y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,5 (y от ВП)2) |
| Модуль ТН3/АЦП/004-02 | |
| Диапазоны измерения сопротивления, Ом | от 0,1 до 300 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,3 (y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,5 (y от ВП)2) |
| Модуль ТН3/АЦП/005 | |
| Диапазоны измерений напряжения постоянного тока, В | от -0,025 до +0,025 включ. от -0,05 до +0,05 включ. от -0,1 до +0,1 включ. от -0,2 до +0,2 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,3 (y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,5 (y от ВП)2) |
| Наименование характеристики | Значение |
| Модуль ТН3/АЦП/006-02 | |
| Диапазоны измерений напряжения постоянного тока, В | от -0,001 до +0,001 включ. от -0,002 до +0,002 включ. от -0,004 до +0,004 включ. от -0,008 до +0,008 включ. от -0,016 до +0,016 включ. от -0,032 до +0,032 включ. от -0,064 до +0,064 включ. от -0,128 до +0,128 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,3 (у от ВП)1) ±0,5 (для диапазона ±0,001 В) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,5 (y от ВП)2) |
| Модуль ТН3/АЦП/301 | |
| Диапазоны измерений напряжения постоянного тока, В | от 0 до +6,4 включ. от 0 до +12,8 включ. от -6,4 до +6,4 включ. от -12,8 до +12,8 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,1 (y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,2 (y от ВП)2) |
| Модуль ТН3/АЦП/302 | |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 10 до 50000 Гц, В | от 0 до 0,4 включ. от 0 до 0,8 включ. от 0 до 1,6 включ. от 0 до 3,2 включ. от 0 до 6,4 включ. от 0 до 12,8 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,2(y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (y от ВП)2) |
| Модуль ТН3/АЦП/303 | |
| Диапазоны измерений напряжения постоянного тока, В | от -0,01 до +0,01 включ. от -0,02 до +0,02 включ. от -0,04 до +0,04 включ. от -0,08 до +0,08 включ. от -0,16 до +0,16 включ. от -0,32 до +0,32 включ. от -0,64 до +0,64 включ. от -1,28 до +1,28 включ. |
| Пределы допускаемой основной приведенной погрешности, %, | ±0,2 (y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (y от ВП)2) |
| Наименование характеристики | Значение |
| Модуль ТН3/АЦП/304 | |
| Диапазоны измерений электрического сопротивления, Ом | от 0,1 до 50 включ. от 0,1 до 100 включ. от 0,1 до 200 включ. от 0,1 до 300 включ. от 0,1 до 400 включ. от 0,1 до 500 включ. от 0,1 до 800 включ. от 0,1 до 1600 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,2 (у от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (y от ВП)2) |
| Модуль ТН3/АЦП/305 | |
| Диапазоны измерений напряжения постоянного тока, В | от -0,032 до +0,032 включ. от -0,064 до +0,064 включ. от -0,128 до +0,128 включ. от -0,256 до +0,256 включ. |
| Пределы допускаемой основной приведенной погрешности, %, | ±0,2(y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3(y от ВП)2) |
| Модуль ТН3/АЦП/306 | |
| Диапазоны измерений напряжения постоянного тока, В | от -0,001 до +0,001 включ. от -0,002 до +0,002 включ. от -0,004 до +0,004 включ. от -0,008 до +0,008 включ. от -0,016 до +0,016 включ. от -0,032 до +0,032 включ. от -0,064 до +0,064 включ. от -0,128 до +0,128 включ. |
| Пределы допускаемой основной приведенной погрешности в диапазоне, %: — от минус 0,001 В до плюс 0,001 В вкл. — от минус 0,002 В до плюс 0,002 В вкл. — от минус 0,004 В до плюс 0,004 В вкл. — от минус 0,008 В до плюс 0,008 В вкл. — от минус 0,016 В до плюс 0,016 В вкл. — от минус 0,032 В до плюс 0,032 В вкл. — от минус 0,064 В до плюс 0,064 В вкл. — от минус 0,128 В до плюс 0,128 В вкл. | ±0,5 (y от ВП)1) ±0,3 (y от ВП)1) ±0,2 (y от ВП)1) ±0,2 (y от ВП)1) ±0,2 (y от ВП)1) ±0,2 (y от ВП)1) ±0,2 (y от ВП)1) ±0,2 (y от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (y от ВП)2) |
| Наименование характеристики | Значение |
| Модуль ТН3/АЦП/307 | |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 10 до 50000 Гц, В | от 0 до 0,0005 включ. от 0 до 0,001 включ. от 0 до 0,002 включ. от 0 до 0,004 включ. от 0 до 0,008 включ. от 0 до 0,016 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,2 (у от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (у от ВП)2) |
| Модуль ТН3/АЦП/308 | |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 10 до 16000 Гц, В | от 0 до 5 включ. от 0 до 10 включ. от 0 до 20 включ. от 0 до 40 включ. от 0 до 80 включ. |
| Пределы допускаемой основной приведенной погрешности, %, | ±0,2 (у от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (у от ВП)2) |
| Модуль ТН3/АЦП/309 | |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 10 до 16000 Гц, В | от 0 до 2,56 включ. от 0 до 1,28 включ. от 0 до 0,64 включ. от 0 до 0,32 включ. от 0 до 0,16 включ. от 0 до 0,08 включ. от 0 до 0,04 включ. от 0 до 0,02 включ. от 0 до 0,001 включ. от 0 до 0,005 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,2 (у от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (у от ВП)2) |
| Модуль ТН3/АЦП/310 | |
| Диапазоны измерений напряжения переменного тока в диапазоне частот от 10 до 16000 Гц, В | от 0 до 12,8 включ. от 0 до 6,4 включ. от 0 до 3,2 включ. от 0 до 1,6 включ. от 0 до 0,8 включ. от 0 до 0,4 включ. |
| Пределы допускаемой основной приведенной погрешности, % | ±0,2 (у от ВП)1) |
| Пределы допускаемой дополнительной приведенной погрешности, % | ±0,3 (у от ВП)2) |
| 1) у от ВП - приведенная к верхнему пределу диапазона измерений погрешность (в нормальных условиях эксплуатации средства измерений). 2) у от ВП - приведенная к верхнему пределу диапазона измерений, дополнительная погрешность, вызванная использованием средства измерений в рабочих условиях эксплуатации (в отличии от нормальных от плюс 15 до плюс 35 °С включ.), в диапазоне температуры окружающего воздуха от минус 50 до плюс 60 °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Модули ТН3/АЦП | |
| Напряжение питания постоянного тока, В | от 24 до 29,4 |
| Нормальные условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность окружающего воздуха при температуре 25 °С, % — атмосферное давление, мм рт.ст. | от +15 до +35 от 30 до 80 от 720 до 780 |
| Рабочие условия эксплуатации: — температура окружающего воздуха, °С — атмосферное давление, мм рт.ст. | от -50 до +60 от 720 до 780 |
| Модуль ТН3/АЦП/001 | |
| Количество входных каналов | 32 |
| Сила потребляемого тока, А, не более | 0,085 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 144 103 21,7 |
| Масса, г, не более | 120 |
| Модуль ТН3/АЦП/002 | |
| Количество входных каналов | 12 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 144 103 21,7 |
| Масса, г, не более | 120 |
| Модуль ТН3/АЦП/003 | |
| Количество входных каналов | 18 |
| Сила потребляемого тока, А, не более | 0,05 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 144 103 21,7 |
| Масса, г, не более | 125 |
| Модуль ТН3/АЦП/004-02 | |
| Количество входных каналов | 12 |
| Сила потребляемого тока, А, не более | 0,04 |
| Габаритные размеры, мм, не более: — длина | 144 |
| Наименование характеристики | Значение |
| — ширина — высота | 103 21,7 |
| Масса, г, не более | 107 |
| Модуль ТН3/АЦП/005 | |
| Количество входных каналов | 12 |
| Сила потребляемого тока, А, не более | 0,11 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 144 103 21,7 |
| Масса, г, не более | 126 |
| Модуль ТН3/АЦП/006-02 | |
| Количество входных каналов | 12 |
| Сила потребляемого тока, А, не более | 0,12 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 144 103 21,7 |
| Масса, г, не более | 130 |
| Модуль ТН3/АЦП/301 | |
| Количество входных каналов | 32 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 120 |
| Модуль ТН3/АЦП/302 | |
| Количество входных каналов | 12 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 120 |
| Модуль ТН3/АЦП/303 | |
| Количество входных каналов | 16 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Наименование характеристики | Значение |
| Масса, г, не более | 125 |
| Модуль ТН3/АЦП/304 | |
| Количество входных каналов | 12 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 107 |
| Модуль ТН3/АЦП/305 | |
| Количество входных каналов | 9 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 126 |
| Модуль ТН3/АЦП/306 | |
| Количество входных каналов | 10 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 130 |
| Модуль ТН3/АЦП/307 | |
| Количество входных каналов | 8 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 130 |
| Модуль ТН3/АЦП/308 | |
| Количество входных каналов | 6 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 130 |
| Модуль ТН3/АЦП/309 | |
| Количество входных каналов | 6 |
| Наименование характеристики | Значение |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 130 |
| Модуль ТН3/АЦП/310 | |
| Количество входных каналов | 12 |
| Сила потребляемого тока, А, не более | 0,125 |
| Габаритные размеры, мм, не более: — длина — ширина — высота | 111 78,5 19,8 |
| Масса, г, не более | 130 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность выпускаемых модификаций модулей
| Наименование | Обозначение | Количество |
| Модуль ТН3/АЦП/001 | КМНТ.468155.002 | 1 шт. |
| Паспорт | КМНТ.468155.002 ПС | 1 шт. |
| Модуль ТН3/АЦП/002 | КМНТ.411135.001 | 1 шт. |
| Паспорт | КМНТ.411135.001 ПС | 1 шт. |
| Модуль ТН3/АЦП/003 | КМНТ.468155.003 | 1 шт. |
| Паспорт | КМНТ.468155.003 ПС | 1 шт. |
| Модуль ТН3/АЦП/004-02 | КМНТ.468155.004-02 | 1 шт. |
| Паспорт | КМНТ.468155.004-02 ПС | 1 шт. |
| Модуль ТН3/АЦП/005 | КМНТ.468155.005 | 1 шт. |
| Паспорт | КМНТ.468155.005 ПС | 1 шт. |
| Модуль ТН3/АЦП/006-02 | КМНТ.468155.006-02 | 1 шт. |
| Паспорт | КМНТ.468155.006-02 ПС | 1 шт. |
| Модуль ТН3/АЦП/301 | КМНТ.468155.001 | 1 шт. |
| Паспорт | КМНТ.468155.001 ПС | 1 шт. |
| Модуль ТН3/АЦП/302 | КМНТ.411135.003 | 1 шт. |
| Паспорт | КМНТ.411135.003 ПС | 1 шт. |
| Модуль ТН3/АЦП/303 | КМНТ.468155.009 | 1 шт. |
| Паспорт | КМНТ.468155.009 ПС | 1 шт. |
| Модуль ТН3/АЦП/304 | КМНТ.468155.010 | 1 шт. |
| Паспорт | КМНТ.468155.010 ПС | 1 шт. |
| Модуль ТН3/АЦП/305 | КМНТ.468155.011 | 1 шт. |
| Паспорт | КМНТ.468155.011 ПС | 1 шт. |
| Модуль ТН3/АЦП/306 | КМНТ.468155.008 | 1 шт. |
| Паспорт | КМНТ.468155.008 ПС | 1 шт. |
| Модуль ТН3/АЦП/307 | КМНТ.468155.012 | 1 шт. |
| Паспорт | КМНТ.468155.012 ПС | 1 шт. |
| Наименование | Обозначение | Количество |
| Модуль ТН3/АЦП/308 Паспорт | КМНТ.468155.013 КМНТ.468155.013 ПС | 1 шт. 1 шт. |
| Модуль ТН3/АЦП/309 Паспорт | КМНТ.468155.014 КМНТ.468155.014 ПС | 1 шт. 1 шт. |
| Модуль ТН3/АЦП/310 Паспорт | КМНТ.468155.015 КМНТ.468155.015 ПС | 1 шт. 1 шт. |
| Комплект монтажных частей | 1 компл.* | |
| Руководство по эксплуатации | КМНТ.468155.002 РЭ | 1 экз. |
| Методика поверки | 1 экз. | |
| * Поставляется по отдельному заказу | ||
приведены в документе КМНТ.468155.002 РЭ «Модули приема аналоговых сигналов ТН3/АЦП», раздел 2.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В, в диапазоне частот от 1 10-1 до 2 109 Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
КМНТ.468155.002 ТУ Модули приема аналоговых сигналов ТН3/АЦП. Технические условия.
| Зарегистрировано поверок | 607 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
