Установки поверочные для счетчиков газа Газконтроль, 86624-22

Назначение

Установки поверочные для счетчиков газа Газконтроль (далее - установки), предназначены для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.

Область применения - поверка средств измерений расхода и количества газа.

Установки применяются в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемы для средств измерений объемного и массового расходов газа.

Описание

Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного поверяемым (калибруемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.

В качестве измеряемой (поверочной) среды используется атмосферный воздух. Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких сопел критических, установленных параллельно.

Управление работой установки осуществляется в ручном режиме.

Установки имеют две модификации: Газконтроль-6 и Газконтроль-10, которые отличаются диапазонами измерений (воспроизведения) объемного расхода газа и количеством применяемых критическим сопел.

Установки состоят из следующих основных частей:

- модуля расхода, включающего в себя набор сопел критических, измерительные и соединительные трубопроводы, запорную арматуру;

- средств измерений утвержденного типа:

• преобразователи давления измерительные ОВЕН ПД100И (регистрационный № 56246-14) или датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) (регистрационный № 71161-18) с пределами допускаемой приведенной погрешности не более ±0,5 %;

• термогигрометр ИВА-6 (регистрационный № 46434-11) или измеритель влажности и температуры ИВТМ-7 (регистрационный № 71394-18) с пределами допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С, с пределами допускаемой относительной погрешности при измерении относительной влажности не более ±3 %, с пределами допускаемой абсолютной погрешности при измерении атмосферного давления не более ±3 гПа;

• секундомер электронный «Интеграл С-01» (регистрационный № 44154-20) или секундомер электронный VA-SW01 (регистрационный № 82357-21) или секундомер электронный СЧЕТ-1М (регистрационный № 40929-09);

• преобразователи аналоговых сигналов измерительные универсальные ИТП-11 (регистрационный № 52102-12) или приборы цифровые измерительные многофункциональные N, NA (регистрационный № 60548-15), с диапазоном измерений входных сигналов силы постоянного тока от 4 до 20 мА и пределами допускаемой приведенной погрешности не более ±0,25 %;

- встроенного вычислительного устройства;

- устройства создания расхода, включающего в себя вакуумный насос и соединительные трубопроводы;

- блока питания;

- вспомогательного оборудования, включающего в себя приспособления для монтажа счетчиков и запорную арматуру.

Объемный расход и объем газа вычисляется встроенным вычислительным устройством установки на основе введенных данных о параметрах измеряемой среды. Взаимодействие с программным обеспечением установки осуществляться через специальный веб-интерфейс посредством беспроводной передачи данных Wi-Fi на периферийное устройство - смартфон или персональный компьютер.

Корпус установки изготовлен из ударопрочного износостойкого пластика, цветовая гамма кейса может быть изменена по решению изготовителя в одностороннем порядке.

Общий вид установок с указанием мест нанесения знака утверждения типа, знака

поверки и заводского номера представлен на рисунках 1 и 2.

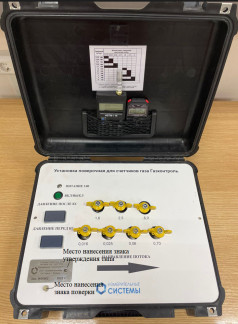

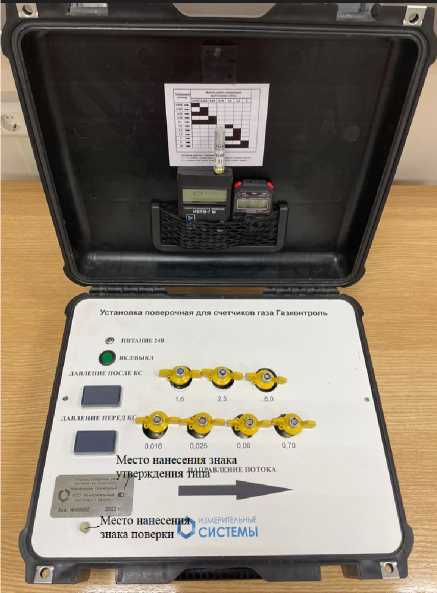

Рисунок 1 - Общий вид установок поверочных для счетчиков газа Газконтроль модификации Г азконтроль-6

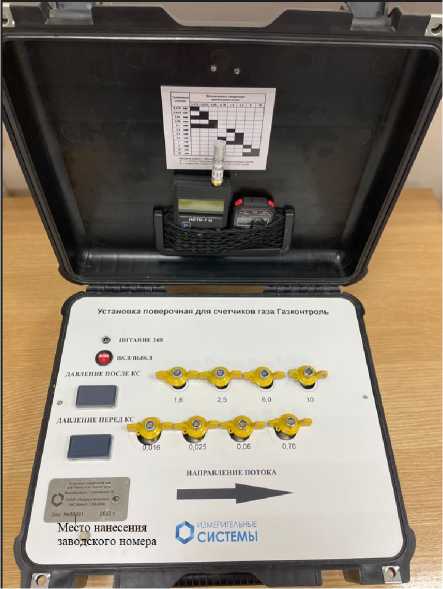

Рисунок 2 - Общий вид установок поверочных для счетчиков газа Г азконтроль модификации Газконтроль-10

Пломбировка установок осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта крепления лицевой панели установки под маркировочной табличкой.

Пятизначный заводской номер наносится на маркировочную табличку, которая крепится на лицевую панель установки, методом лазерной гравировки.

Программное обеспечение

Программное обеспечение установок встроенное.

Программное обеспечение установок предназначено для ввода исходных данных, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным установки.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.

Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики установок нормированы с учетом влияния ПО.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки и на титульный лист паспорта установки типографическим способом.

Комплектность

Таблица 4 - Комплектность средства измерения

Сведения о методах измерений

приведены в Приложении Б «Методика измерений» документа «Установка поверочная для счетчиков газа Газконтроль. Руководство по эксплуатации. ГАЗКОНТРОЛЬ-90028189.003 РЭ».

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Установки поверочные для счетчиков газа Газконтроль. Технические условия. ТУ 26.51.52-002-90028189-2021.
