| Номер в госреестре | 86625-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОП-НТЗ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Невский Трансформаторный Завод "Волхов" (ООО "НТЗ "Волхов"), Новгородская обл., г. Великий Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НОП-НТЗ-1 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.
Трансформаторы изготовлены в виде опорной конструкции и представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (от одной до трех), который помещен в корпус из пластика, обеспечивающий основную изоляцию и защиту обмоток от механических и климатических воздействий.
Выводы первичной обмотки «А», «Х» расположены на боковой поверхности корпуса трансформаторов. Выводы вторичных обмоток «а1», «х1»; «а2», «х2»; «ад», «хд» расположены на боковой поверхности корпуса трансформаторов с противоположной стороны от выводов первичной обмотки. Для исполнений с меньшим числом вторичных обмоток отверстия несуществующих вторичных выводов заглушены.
На выводы первичных и вторичных обмоток устанавливаются крышка с возможностью пломбирования для защиты от несанкционированного доступа.
Корпус трансформаторов не имеет металлических частей, подлежащие заземлению.
Трансформаторы предназначены для измерений линейных или фазных напряжений.
У трансформаторов, предназначенных для измерений фазных напряжений, вывод «Х» первичной обмотки заземляется.
Маркировка первичной обмотки, вторичных обмоток выполняется методом литья на корпусе трансформаторов, методом липкой аппликации или лазерной гравировки.
На опорной поверхности трансформаторов имеются отверстия для крепления в месте установки.
Трансформаторы выпускаются в ряде исполнений, отличающихся напряжением первичной и вторичных обмоток, числом вторичных обмоток.
Исполнения трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
На трансформаторах имеется табличка технических данных.
Общий вид трансформаторов, место пломбировки от несанкционированного доступа, обозначение места нанесения заводских номеров, представлены на рисунке 2.
Знак поверки наносится в паспорт.
Место нанесения заводских (серийных) номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Н О П-НТЗ-Х - Х :Х : Х-Х/Х-Х/Х Х 3
| Категория размещения по ГОСТ 15150-69_________
_____Климатическое исполнение по ГОСТ 15150-69____
Номинальная мощность вторичной обмотки
_________(обмоток), В^А__________________________________
_____________Класс точности вторичной обмотки (обмоток)_____
Номинальное напряжение дополнительной
_________________вторичной обмотки, В__________________________
Номинальное напряжение основной вторичной ____________________обмотки, В____________________________________
______________________Номинальное напряжение первичной обмотки, В __________________________Класс напряжения, кВ__________________________
______________________________Зарегистрированный товарный знак изготовителя
________________________________С полимерной изоляцией_______________________
________________________________Однофазный_______________________________
Трансформатор напряжения
Рисунок 1 - Структура условного обозначения

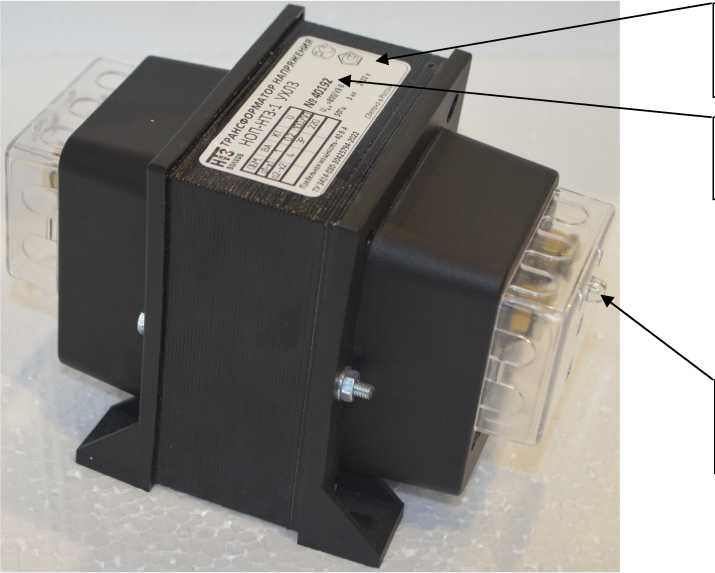

Место нанесения знака утверждения типа
Место нанесения заводских номеров
Место пломбировки от несанкционированного доступа
Рисунок 2 - Общий вид трансформаторов напряжения НОП-НТЗ-1, места пломбировки от несанкционированного доступа, обозначение места нанесения заводских номеров, знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс напряжения, кВ | 1 |
| Наибольшее рабочее напряжение, кВ | до 1,1 |
| Номинальное напряжение первичной обмотки, В | 100/\3; 110/^3; 115/^3; 220/Д 230/Д 380/Д 400/Д 440А3; 500/\3; 600/Д 630/^3; 660/Д 690/^3; 720/Д 800/Д 100; 110; 115; 220; 230; 380; 400; 440; 500;600;800 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3; 110/V3; 120/Д 127/Д 200/V3; 220/Д 230/\3; 100; 110; 120; 127; 200; 220 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 110/3; 120/3; 127/3; 200/3; 220/3; 230/3; 100; 110; 120; 127; 200;220 |
| Классы точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 |
| Классы точности дополнительной вторичной обмотки | 3Р; 6Р |
| Номинальные мощности вторичных обмоток, В^А: - при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I; - при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II | от 1 до 20 от 10 до 40 |
| Номинальная частота напряжения сети, Гц | 50 или 60 1) |
| Примечание - 1) для поставок на экспорт | |
Таблица 2 - Общие технические характеристики
| Наименование характеристики | Значение |
| Схема и группа соединения обмоток | 1/1-0; 1/1/1-0-0; 1/1/1/1-0-0-0 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 164x91x104 |
| Масса, кг, не более | 3,1 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ3, диапазон рабочих температур от -60 до +45 °С 1); Т3, диапазон рабочих температур от -10 до +60 °С 1) |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4-105 |
| Примечание - 1) верхнее значение температуры окружающего воздуха с учетом нагрева внутри КРУ | |
на табличку технических данных трансформатора и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения НОП-НТЗ-1 | ТУ 3414-030-30425794-2022 | 1 шт. |
| Паспорт | 0.НТЗ.486.071 ПС | 1 экз. |
| Руководство по эксплуатации | 0.НТЗ.142.071 РЭ | 1 экз. 1) |
| Примечание - 1) - размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» в разделе «Руководства по эксплуатации» и предоставляется по запросу | ||
приведены в Руководстве по эксплуатации 0.НТЗ.142.071 РЭ в разделе 3 «Устройство».
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 3414-030-30425794-2022 «Трансформаторы напряжения НОП-НТЗ-1. Технические условия».
