| Номер в госреестре | 86630-22 |
| Наименование СИ | Преобразователи измерительные параметров вибрации беспроводные |
| Обозначение типа СИ | AMS/CSI A9530 |
| Изготовитель | "Computational Systems, Incorporated", США; производственная площадка: "Benchmark Electronics (Thailand) Public Company Ltd." (Korat), Таиланд |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные параметров вибрации беспроводные AMS/CSI A9530 (далее - преобразователи) предназначены для измерений общего уровня вибрации (СКЗ виброскорости, виброускорения) и температуры окружающей среды от встроенных первичных преобразователей, а также диагностики подшипников и шестерней по параметру PeakVue и передачи по интерфейсам HART, WirelessHART (беспроводной связи) результатов измерений и данных анализа состояния динамического оборудования на более высокие уровни управления технологическим процессом.
Принцип действия преобразователей основан на осуществлении непрерывного приема, усиления и преобразования сигналов, поступающих от встроенных первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками). Помимо измерения СКЗ виброскорости, преобразователи позволяют определять параметр PeakVue, который передается в виде значения виброускорения.
Конструктивно преобразователи выполнены в цилиндрическом корпусе состоящий из круглого основания (нержавеющая сталь 316) с монтажным винтом в центре (на нижней части корпуса) и крышкой (цилиндрической формы из полиэстера) плотно закручивающаяся на резьбу основания. В корпусе расположены электронные платы со встроенными радиоприемником и первичными преобразователями (высокочувствительные акселерометры и датчик температуры), а также модуль питания (литиевая батарея размера C типа TL-4920/V или TL-4920/VE, произведенной компаниями Tadiran или Emerson, номер изделия A0702PPU).
В зависимости от исполнения преобразователи выпускаются нескольких модификациях:
A9530V1 - стандартное исполнение, измерение виброскорости по основной оси (Z);
A9530V3 - расширенное исполнение, измерение виброскорости по основной и вторичным осям (Z, X, Y).
К преобразователям измерительным параметров вибрации беспроводным AMS/CSI A9530 относятся преобразователи торговой марки AMS/CSI.

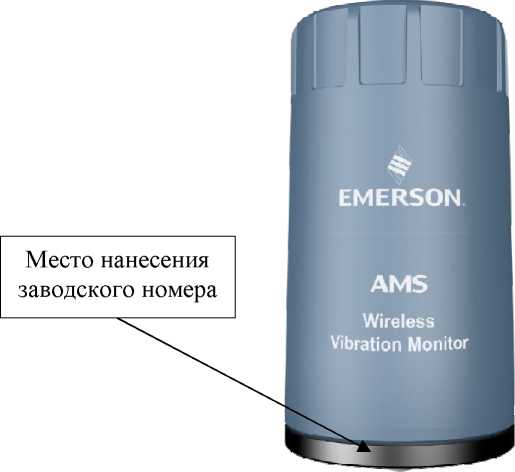

Общий вид и место нанесения заводского номера преобразователей измерительных параметров вибрации беспроводных AMS/CSI A9530 приведены на рисунке 1.

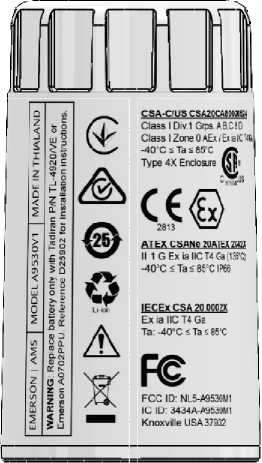

Заводской номер в формате порядкового номера наносится на корпус преобразователей методом наклейки. Нанесение знака поверки и пломбировки от несанкционированного доступа
на средство измерений не предусмотрено.
Рисунок 1 - Общий вид преобразователей измерительных параметров вибрации беспроводных AMS/CSI A9530
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного в преобразователь и внешнего, устанавливаемого на персональный компьютер на базе операционной системы Microsoft Windows.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается во флэш-память микропроцессора преобразователя при выпуске в производственном цикле на заводе-изготовителе. Влияние встроенного ПО учтено при нормировании метрологических характеристик. Встроенное ПО выполняет функции аналого-цифрового преобразователя электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО «AMS Device Manager» включает в себя набор инструментальных и исполнительных программных модулей. Все программные модули, входящие в состав внешнего ПО, не являются метрологически значимыми и на дают доступ к внутренним программным микрокодам преобразователей и позволяют выполнять следующие задачи:
- контроль параметров технологического процесса;
- предупредительная и аварийная сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования;
- представление технологической и системной информации;
- самодиагностика функционирования;
- конфигурирование и настройку параметров преобразователя;
- автоматическое составление отчетов и рабочих (режимных) листов;
- вывод данных на печать.
Команды и данные, переданные через интерфейсы связи, не оказывают на достоверность результатов измерений.
Средства защиты внешнего ПО от несанкционированного доступа, преднамеренных и непреднамеренных изменений интегрированы в пакеты программного обеспечения. Защита обеспечивается интерфейсом администрирования пользователя, системой лицензирования ПО изготовителя.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1- Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «AMS Device Manager» |
| Номер версии (идентификационный номер) ПО | не ниже 14.0 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения | |
| A9530V1 | A9530V3 | |
| Диапазон измерений виброскорости, мм/с | от 0,1 до 127 | от 0,1 до 127 |
| Диапазоны измерений виброускорения, м/с2 - главная(основная) ось Z - вторичные оси X, Y | от 1 до 490 - | от 1 до 490 от 1 до 157 |
| Диапазон рабочих частот, Г ц - главная (основная) ось Z - вторичные оси X, Y | от 2 до 1000 - | от 2 до 10000 от 2 до 1000 |
| Пределы допускаемой относительной погрешности измерений виброскорости и виброускорения в диапазоне рабочих частот, дБ | ±3 | ±3 |
| Нижние границы поддиапазонов рабочих частот, Г ц | 2, 10 | 2, 10 |
| Верхние границы поддиапазонов рабочих частот, Г ц | 100, 200, 500, 1000 | 100, 200, 500, 1000, 2000, 5000, 10000, 20000 |
| Динамический диапазон при спектральном анализе, дБ - главная (основная) ось Z - вторичные оси X, Y | 80 - | 80 16 |
| Разрешающая способность спектрального анализа, линий - главная (основная)ось Z - вторичные оси X, Y | 100, 200, 400, 800, 1600 - | 100, 200, 400, 800, 1600 100, 200, 400, 800, 1600 |
| Диапазон измерений температуры, °С | от -40 до +85 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Параметры электрического питания (1): - напряжение постоянного тока, В | 3,6 |
| Габаритные размеры средства измерений, мм, не более - высота - диаметр | 105 55 |
| Масса, г, не более | 315 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +85 |
| Средний срок службы, лет | 15 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X |
| Примечание: (1) - модуль питания (литиевая батарея размера C типа TL-4920/V или TL- 4920/VE, произведенной компаниями Tadiran или Emerson, номер изделия A0702PPU); | |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный параметров вибрации беспроводной | AMS/CSI A9530 | 1 шт. |
| Программное обеспечение | «AMS Device Manager» | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 1.3, 2 и 5 руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия «Computational Systems, Incorporated», США на Преобразователи измерительные параметров вибрации беспроводные торговой марки AMS/CSI A9530.
