| Номер в госреестре | 86634-22 |
| Наименование СИ | Комплексы аппаратно-программные цифровой рентгенографии |
| Обозначение типа СИ | "ПРОДИС.Марк" |
| Изготовитель | Общество с ограниченной ответственностью "ПРОДИС.НДТ" (ООО "ПРОДИС.НДТ"),г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные цифровой рентгенографии «ПРОДИС.Марк» (далее - комплексы) предназначены для измерений линейных размеров дефектов при неразрушающем контроле объектов.
Принцип действия комплексов основан на методе рентгеновского неразрушающего контроля.
Источник рентгеновского излучения помещается с одной стороны контролируемого объекта напротив исследуемой области контролируемого объекта. С другой стороны контролируемого объекта устанавливается детектор рентгеновского излучения. Детектор регистрирует рентгеновское излучение, затем рентгеновское изображение исследуемой области контролируемого объекта из детектора передается на автоматизированное рабочее место оператора (АРМ) в режиме реального времени, для последующей обработки оператором, используя специализированное программное обеспечение.
Комплекс состоит из детектора для регистрации рентгеновских изображений «Марк» (далее - детектор), блока питания, автоматизированного рабочего места оператора.
Комплексы выпускаются в следующих исполнениях (в зависимости от используемого детектора): 1215СС, 1215CG, 1524СС, 1524CG, 2430СС, 2430CG, 1230СС, 1230CG, 1316ТС, 1316TG, 2430ТС, 2430TG, 3543ТС, 3543TG, 4343ТС, 4343TG, различие между которыми отражено в таблицах 2 - 4.
Пломбирование комплексов не предусмотрено.
Нанесение знака поверки и знака утверждения типа на комплексы не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на нижнюю панель детектора комплекса. Общий вид комплексов представлен на рисунке 1.
Общий вид детекторов представлен на рисунках 2.1 - 2.7.

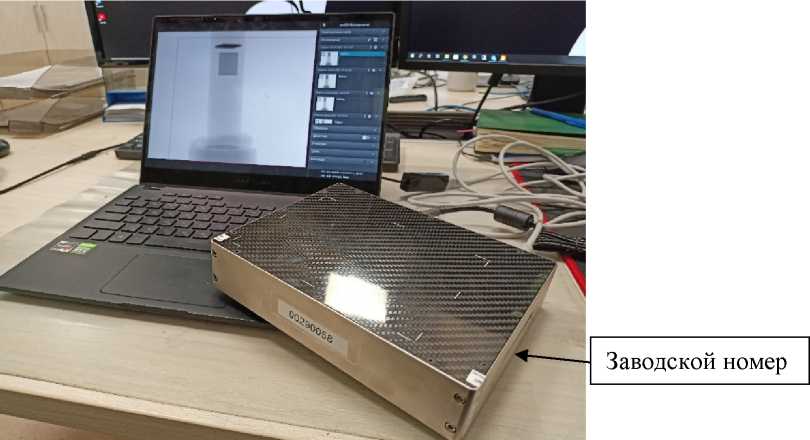

Рисунок 1 - Общий вид комплекса

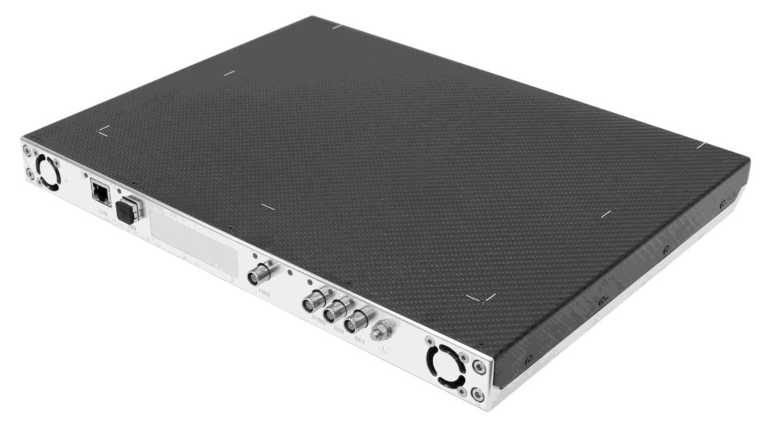

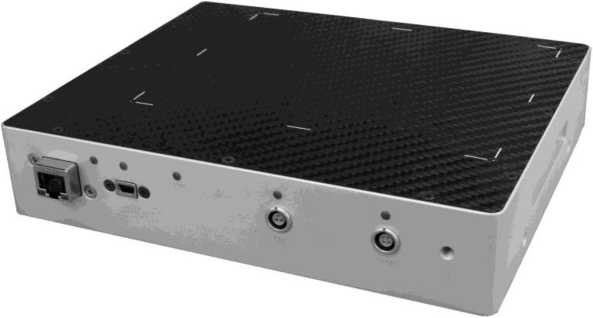

Рисунок 2.1 - Общий вид детектора в исполнении 1215CC и 1215CG

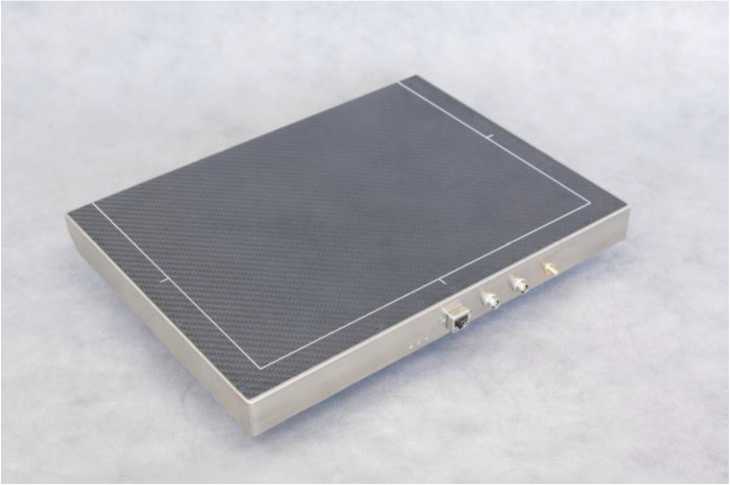

Рисунок 2.3 - Общий вид детектора в исполнении 2430CC и 2430CG

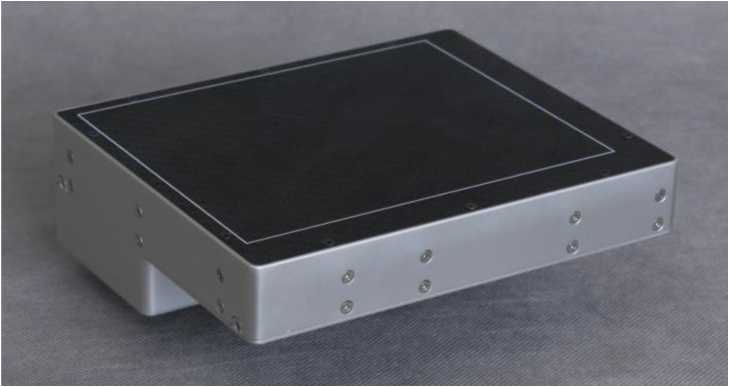

Рисунок 2.4 - Общий вид детектора в исполнении 1316TC и 1316TG

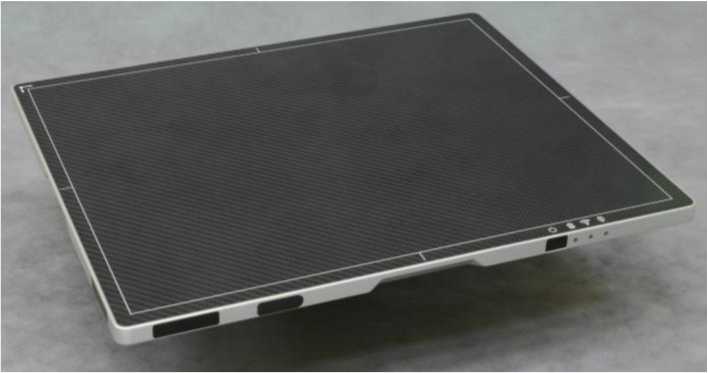

Рисунок 2.5 - Общий вид детектора в исполнении 2430C и 2430TG

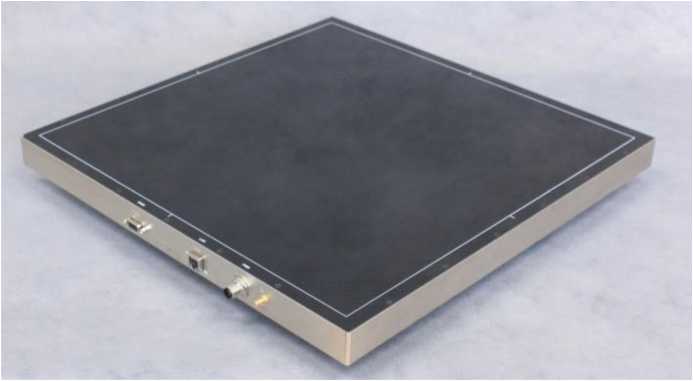

Рисунок 2.6 - Общий вид детектора в исполнении 3543C и 3543TG

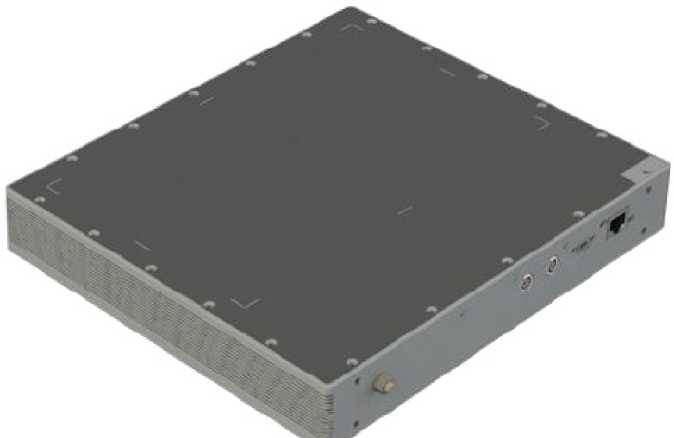

Рисунок 2.7 - Общий вид детектора в исполнении 4343TC и 4343TG

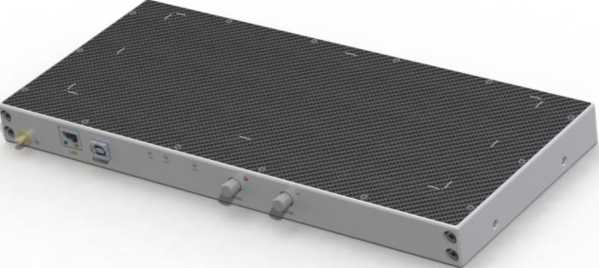

Рисунок 2.8 - Общий вид детектора в исполнении 1230СС и 1230CG
Программное обеспечение выполняет следующие функции:
- управление комплексом и изменение настроек комплекса;
- получение цифровых радиографических снимков с детекторов и их обработка;
- проведение линейных измерений размеров дефектов на полученном изображении;
- сохранение полученных снимков (изображений).
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | proDIS |
| Номер версии (идентификационный номер) ПО, не ниже | 1.2.220329 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров, мм: - для детектора 1215СС - для детектора 1215CG - для детектора 1524СС - для детектора 1524CG - для детектора 2430СС - для детектора 243OCG - для детектора 1230СС - для детектора 123OCG - для детектора 1316ТС - для детектора 1316TG - для детектора 243ОТС - для детектора 2430TG - для детектора 3543ТС - для детектора 3543TG - для детектора 4343 Тс - для детектора 4343 TG | от 0,5 до 140,0 от 0,5 до 140,0 от 0,5 до 220,0 от 0,5 до 220,0 от 0,5 до 280,0 от 0,5 до 280,0 от 0,5 до 280,0 от 0,5 до 280,0 от 0,5 до 150,0 от 0,5 до 150,0 от 0,5 до 280,0 от 0,5 до 280,0 от 0,5 до 420,0 от 0,5 до 420,0 от 0,5 до 420,0 от 0,5 до 420,0 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм: - в 70 % рабочего поля в центральной области детектора - в остальной области рабочего поля детектора | ±(0,5+0,005-L*) ±(1,2+0,005<L*) |
| *L - измеренный размер дефекта, мм | |
Таблица 3 - Основные технические характеристики детектора
| Наименование характеристики | Значение |
| Диапазон показаний линейных размеров, мм | |
| - для детектора 1215СС | от 0,10 до 140,00 |
| - для детектора 1215CG | от 0,10 до 140,00 |
| - для детектора 1524СС | от 0,10 до 220,00 |
| - для детектора 1524CG | от 0,10 до 220,00 |
| - для детектора 2430СС | от 0,10 до 280,00 |
| - для детектора 243OCG | от 0,10 до 280,00 |
| - для детектора 1230СС | от 0,10 до 280,00 |
| - для детектора 123OCG | от 0,10 до 280,00 |
| - для детектора 1316ТС | от 0,25 до 150,00 |
| - для детектора 1316TG | от 0,25 до 150,00 |
| - для детектора 243ОТС | от 0,17 до 289,00 |
| - для детектора 2430TG | от 0,17 до 289,00 |
| - для детектора 3543ТС | от 0,28 до 420,00 |
| - для детектора 3543TG | от 0,28 до 420,00 |
| - для детектора 4343 Тс | от 0,28 до 420,00 |
| - для детектора 4343 TG | от 0,28 до 420,00 |
Таблица 4 - Основные технические характеристики детектора
| Обозначение детектора | Наименование характеристики | |||||
| Сцинтиллятор | Размер рабочего поля, мм, не менее | Количество активных пикселей, шт, не менее | Размер пикселя, мкм, не более | Масса, кг, не более | Габаритные размеры (ДхВхШ), мм, не более | |
| - 1215СС | Йодид цезия | 110x140 | 1690x2150 | 65 | 2,5 | 210x45x180 |
| - 1215CG | Оксисульфид гадолиния | 110x140 | 1690x2150 | 65 | 2,5 | 210x45x180 |
| - 1524СС | Йодид цезия | 140x220 | 2150x3380 | 65 | 5,0 | 270x45x240 |
| - 1524CG | Оксисульфид гадолиния | 140x220 | 2150x3380 | 65 | 5,0 | 270x45x240 |
| - 2430СС | Йодид цезия | 220x280 | 3380x4300 | 65 | 7,0 | 370x45x300 |
| - 2430CG | Оксисульфид гадолиния | 220x280 | 3380x4300 | 65 | 7,0 | 370x45x300 |
| - 1230СС | Йодид цезия | 110x280 | 1690x4300 | 65 | 5,0 | 370x45x200 |
| - 1230CG | Оксисульфид гадолиния | 110x280 | 1690x4300 | 65 | 5,0 | 370x45x200 |
| - 1316ТС | Йодид цезия | 125x150 | 1000x1200 | 125 | 2,5 | 200x60x170 |
| - 1316TG | Оксисульфид гадолиния | 125x150 | 1000x1200 | 125 | 2,5 | 200x60x170 |
| - 2430ТС | Йодид цезия | 220x280 | 2580x3290 | 85 | 7,0 | 370x45x280 |
| - 2430TG | Оксисульфид гадолиния | 220x280 | 2580x3290 | 85 | 7,0 | 370x45x280 |
Продолжение таблицы 4
| Обозначение детектора | Наименование характеристики | |||||
| Сцинтиллятор | Размер рабочего поля, мм, не менее | Количество активных пикселей, шт, не менее | Размер пикселя, мкм, не более | Масса, кг, не более | Габаритные размеры (ДхВхШ), мм, не более | |
| - 3543ТС | Йодид цезия | 340x420 | 2420x3000 | 140 | 4,0 | 475x20x400 |
| - 3543TG | Оксисульфид гадолиния | 340x420 | 2420x3000 | 140 | 4,0 | 475x20x400 |
| - 4343ТС | Йодид цезия | 420x420 | 3000x3000 | 140 | 20,0 | 475x45x475 |
| - 4343TG | Оксисульфид гадолиния | 420x420 | 3000x3000 | 140 | 20,0 | 475x45x475 |
Таблица 5 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Габаритные размеры (ДхВхШ), мм, не более - блок питания | 130x120x80 |
| Масса, кг, не более - блок питания | 1,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±0,5 |
| Средний срок службы, лет, не менее | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84 до 107 |
наносится на титульный лист руководства по эксплуатации в правом верхнем углу методом печати. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 6 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Комплекс аппаратно-программный цифровой рентгенографии: Детектор для регистрации рентгеновских изображений «МАРК»* - 1215СС - 1215CG - 1524СС - 1524CG - 2430СС - 2430CG - 1230СС - 1230CG - 1316ТС - 1316TG - 2430ТС - 2430TG - 3543ТС - 3543TG - 4343ТС - 4343TG | «ПРОДИС.Марк» ПРВД.001.010.00.00.00.000 ПРВД.001.020.00.00.00.000 ПРВД.001.050.00.00.00.000 ПРВД.001.060.00.00.00.000 ПРВД.001.030.00.00.00.000 ПРВД.001.040.00.00.00.000 ПРВД.001.070.00.00.00.000 ПРВД.001.080.00.00.00.000 ПРВД.001.090.00.00.00.000 ПРВД.001.100.00.00.00.000 ПРВД.001.150.00.00.00.000 ПРВД.001.160.00.00.00.000 ПРВД.001.130.00.00.00.000 ПРВД.001.140.00.00.00.000 ПРВД.001.110.00.00.00.000 ПРВД.001.120.00.00.00.000 | 1 шт. * шт. |
| Блок питания детектора | ПРВД.001.210.00.00.00.000 | 1 шт. |
| Кабель питания** | ПРВД.001.222.00.00.00.000 | 1 шт. |
| Кабель синхронизации** | ПРВД.001.220.00.00.00.000 | 1 шт. |
| Кабель Ethernet Cat 5e | ПРВД.001.221.00.00.00.000 | 1 шт. |
| Программное обеспечение (диск) | proDIS | 1 шт. |
| АРМ в составе: Персональный компьютер с монитором /Ноутбук*** | - | 1 шт. |
| Кейс транспортировочный** | ПРВД.001.230.00.00.00.000 | 1 шт. |
| Комплекс цифровой рентгенографии «ПРОДИС.Марк» Руководство по эксплуатации (Паспорт) | ПРВД.002.000.00.00.00.000 РЭ | 1 экз. |
| * Количество и тип в соответствии с заказом. * * Опция, поставляется по требованию заказчика. * ** Поставляется по выбору заказчика (один из вариантов) | ||
приведены в разделе 3.3.5 «Определение линейного размера» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.41-002-35436981-2021 Комплекс аппаратно-программный цифровой рентгенографии «ПРОДИС.Марк».
