Автотопливозаправщик 4672А4, 86635-22

Назначение

Автотопливозаправщик 4672А4 (далее - автотопливозаправщик) предназначен для измерений объема, кратковременного хранения и транспортирования нефтепродуктов.

Описание

Принцип действия автотопливозаправщика основан на его заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Автотопливозаправщик состоит из сварной емкости постоянного сечения чемоданообразной формы. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. Автотопливозаправщик состоит из двух герметичных секций, которые оборудованы горловиной прямоугольной формы с установленным указателем уровнем налива. Автотопливозаправщик является транспортной мерой полной вместимости (далее - ТМ). Указатель уровня налива находится в горловине автотопливозаправщика.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину;

- указатель уровня налива;

- съемную крышку горловины с заливным люком;

- дыхательный клапан;

- донный клапан;

- шаровой кран;

- рукава напорно-всасывающие.

Узел выдачи топлива автотопливозаправщика состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО-25 (регистрационный номер 59916-15), насоса, предохранительного клапана и раздаточного рукава с краном топливораздатотчным.

На боковых сторонах и сзади автотопливозаправщика имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер автотопливозаправщика 133 нанесен на маркировочную табличку ударным способом и в паспорт печатным способом.

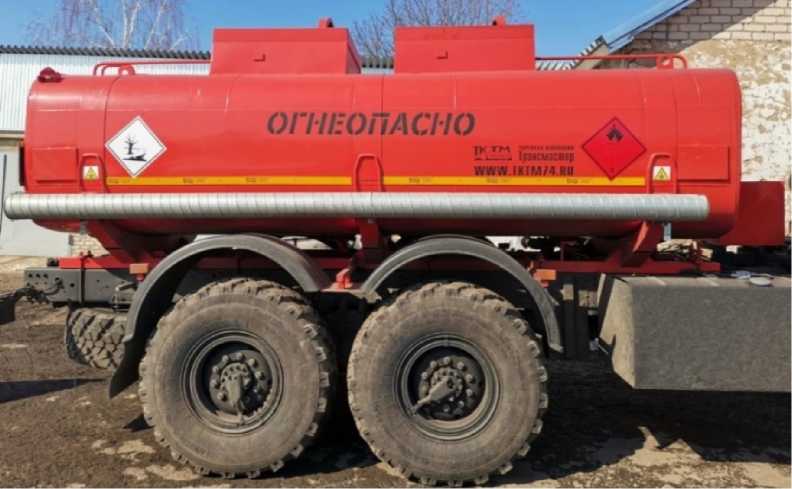

Общий вид автотопливозаправщика представлен на рисунке 1.

Рисунок 1 - Общий вид автотопливозаправщика 4672А4 зав.№ 133

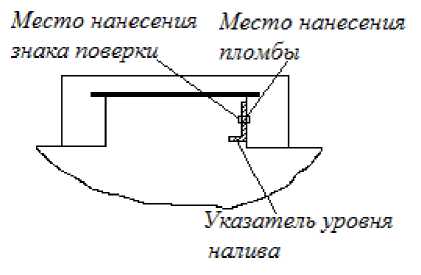

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится в свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ) и на заклепку, фиксирующую указатель уровня налива в виде оттиска поверительного клейма ударным способом.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 3 паспорта

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
