| Номер в госреестре | 86636-22 |
| Наименование СИ | Прессы испытательные гидравлические |
| Обозначение типа СИ | Спектр 500 |
| Изготовитель | Общество с ограниченной ответственностью "Спектр технологий машиностроения" (ООО "Спектр ТМ"), г. Пермь |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прессы испытательные гидравлические Спектр 500 (далее - прессы) предназначены для измерений силы, возникающей при деформации образца, в процессе определения механических характеристик строительных материалов (предела прочности на сжатие и на изгиб контрольных образцов из бетона, а также других строительных материалов).
Принцип действия прессов заключается в измерении значения электрического сигнала разбаланса тензорезисторного моста датчика давления, возникающего при деформации упругого элемента под действием прикладываемой силы (нагрузки) к испытываемому образцу посредством гидроцилиндра.
Конструктивно прессы представляют собой машину, состоящую из нагружающего устройства и силоизмерителя. Нагружающее устройство состоит из силовой рамы, гидронасоса и рабочего цилиндра, которые обеспечивают нагружение испытуемых образцов. Силоизмеритель состоит из датчика давления, соединенного с контроллером, и пульта управления с дисплеем для обработки измерительной информации и управления нагружающим устройством.
Силовая рама образована основанием, четырьмя колоннами, верхней, нижней, нажимной и шарнирной плитами. Под силовой рамой размещена гидростанция с масляным баком, блок питания, контроллер управления и оптическая линейка, а также концевые датчики положений поршня. Между нажимной и нижней плитой расположен, рабочий гидроцилиндр с поршнем. На верхней плите установлен защитный кожух.
Для испытаний на изгиб образец размещается в специальном приспособлении, поставляемым по опциональному заказу. Для обеспечения мер безопасности при испытаниях образцов нагружающее устройство закрыто кожухом с дверцей.
Общий вид прессов представлен на рисунках 1 - 2.
Заводской номер прессов состоит из арабских цифр и наносится методом лазерной гравировки на идентификационную табличку, расположенную на кожухе с задней стороны прессов. Общий вид типовой идентификационной таблички с местом нанесение заводского номера представлен на рисунке 3.
Для предотвращения несанкционированного доступа внизу кожуха с двух сторон наносится пломбирующая наклейка, место нанесение указано на рисунке 4, общий вид типовой пломбирующей наклейки указан на рисунке 5.
Нанесение знака поверки на прессы не предусмотрено.

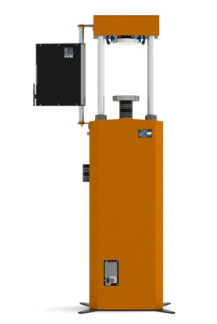

Рисунок 1 - Общий вид пресса испытательного гидравлического Спектр 500

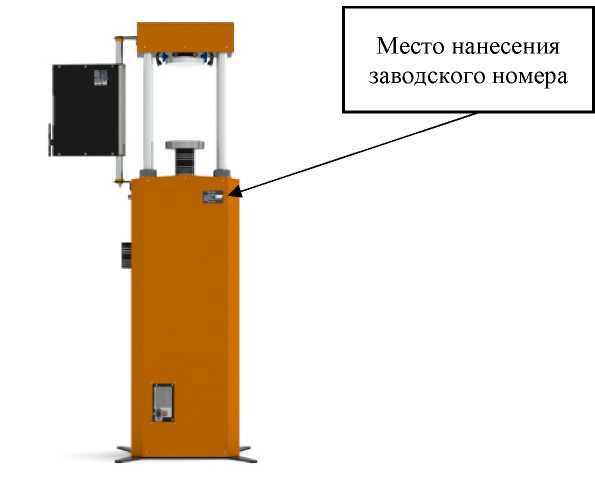

Рисунок 2 - Вид сзади пресса испытательного гидравлического Спектр 500 с указанием места нанесения заводского номера
Рисунок 3 - Пример типовой идентификационной таблички

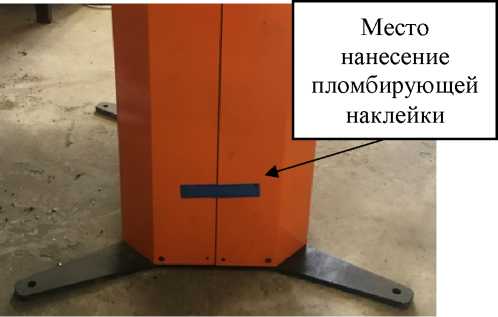

Рисунок 4 - Место нанесение пломбирующей наклейки
Рисунок 5 - Пример типовой пломбирующей наклейки
Программное обеспечение (далее - ПО) прессов представляет собой встроенное в пульт управления ПО «Spectr TM», которое является метрологическим значимым и предназначено для сбора, обработки, вывода информации, а также для управления режимами работы и экспорта измеренных значений на внешние устройства.
ПО защищено ключом электронной защиты и по уровню защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения прессов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spectr TM |
| Номер версии (идентификационный номер) ПО, не ниже | 01i |
| Цифровой идентификатор ПО | 23 ce5f8ce0cece4d4f7427713b0d40d6 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 5 до 500 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
| Дискретность отсчёта измерений силы, кН | 0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Г ц | от 210 до 230 50±1 |
| Потребляемая мощность, кВт, не более | 1 |
| Габаритные размеры (ШхДхВ), мм, не более | 502x565x1750 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее Срок службы, лет | 5000 10 |
на титульный лист руководства по эксплуатации, совмещенного с паспортом, типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пресс испытательный гидравлический Спектр 500 | - | 1 шт. |
| Проставка | - | 4 шт. |
| Плита нажимная | - | 1 шт. |
| Сетевой кабель питания | - | 1 шт. |
| Приспособление (СП1-СП5)1) | - | 1 шт. |
| Захват1) | - | 2 шт. |
| Руководство по эксплуатации. Паспорт | СТМ-500-01.01 | 1 экз. |
| 1) - опционально, по заказу потребителя | ||
приведены в разделе 3 «Режимы работы» документа СТМ-500-01.01 «Пресс испытательный гидравлический Спектр 500. Руководство по эксплуатации. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
Технические условия ТУ 28.41.33-001-26596154-2022 Прессы испытательные гидравлические. Спектр 500.
