| Номер в госреестре | 86640-22 |
| Наименование СИ | Источники питания импульсные |
| Обозначение типа СИ | ПрофКиП Б5 |
| Изготовитель | Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская обл., г. Мытищи |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания импульсные ПрофКиП Б5 (далее - источники питания) предназначены для воспроизведения и измерений напряжения постоянного тока, воспроизведения и измерений силы постоянного тока.
Конструктивно источники питания выполнены в виде моноблока со съёмным сетевым кабелем питания. В зависимости от модификации источники питания оснащены одним или двумя каналами выходного напряжения (тока).
Управление режимами работы источников питания, измерение выходного напряжения постоянного тока и силы постоянного тока, ввод параметров и отображение их на дисплее осуществляются с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников питания.
На передней панели источников питания расположены: цифровой дисплей, ручки изменения параметров, выходные клеммы и клеммы компенсации напряжения при удалённом подключении нагрузки (опционально).
На задней панели источников питания расположены: разъём для подключения кабеля питания, элементы системы охлаждения (вентиляционные отверстия), а также интерфейсные разъёмы.
Принцип действия источника питания основан на преобразовании напряжения питающей сети переменного тока в напряжение постоянного тока, которое потом преобразуется в выходное напряжение источника питания при помощи широтно-импульсной модуляции с последующей фильтрацией.
К данному типу источников питания импульсных ПрофКиП Б5 относятся следующие модификации: ПрофКиП Б5-49, ПрофКиП Б5-67, ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-75, ПрофКиП Б5-85, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5-90, ПрофКиП Б5-95, ПрофКиП Б5-96, ПрофКиП Б5-97, ПрофКиП Б5-98, ПрофКиП Б5-99, ПрофКиП Б5-100, ПрофКиП Б5-103, ПрофКиП Б5-105, ПрофКиП Б5-106, ПрофКиП Б5-115, ПрофКиП Б5-300, ПрофКиП Б5-500, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060.
Источники различаются между собой корпусом (пластиковый или металлический), количеством каналов, возможностью установки дополнительных опций (M101 - блок памяти; S102 - клеммы компенсации напряжения; интерфейсы LAN, RS-232, RS-485).
Нанесение знака поверки на источники питания не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю панель источников питания с помощью наклейки и состоит из арабских цифр и букв.
Для предотвращения несанкционированного доступа к внутренним частям источников питания осуществляется пломбировка путём установки мастичной пломбы изготовителя в углубление одного из крепёжных винтов или пломбы-наклейки как показано на рисунках с 1 по 4.

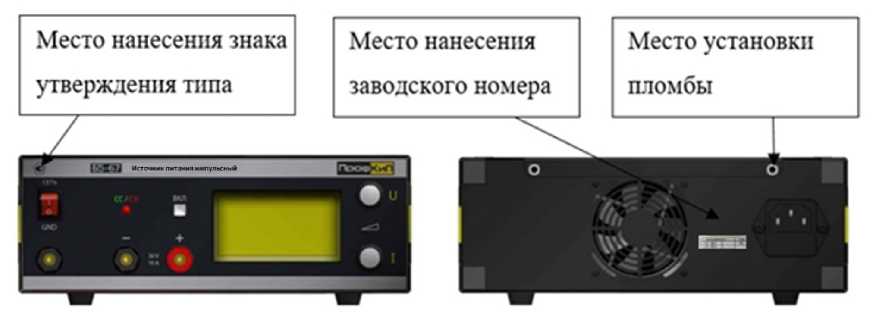

Рисунок 1 - Общий вид источников питания импульсных
ПрофКиП Б5-67, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ,
ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-86, ПрофКиП Б5-88/2,
ПрофКиП Б5-95, ПрофКиП Б5-106, ПрофКиП Б5-300, ПрофКиП Б5-500

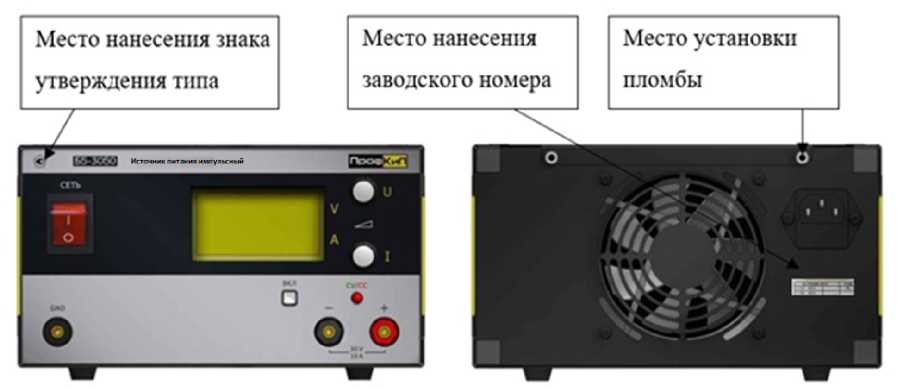

Рисунок 2 - Общий вид источников питания импульсных
ПрофКиП Б5-49, ПрофКиП Б5-75, ПрофКиП Б5-85, ПрофКиП Б5-90, ПрофКиП Б5-96,
ПрофКиП Б5-103, ПрофКиП Б5-105, ПрофКиП Б5-115, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060

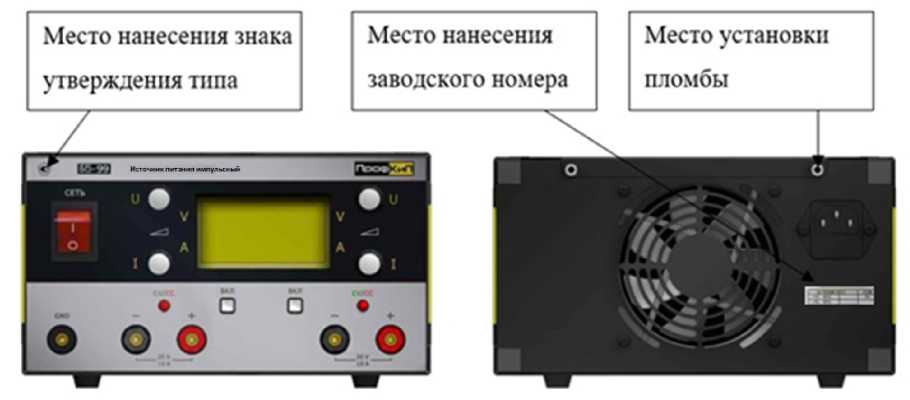

Рисунок 3 - Общий вид источников питания импульсных ПрофКиП Б5-97, ПрофКиП Б5-98, ПрофКиП Б5-99, ПрофКиП Б5-100

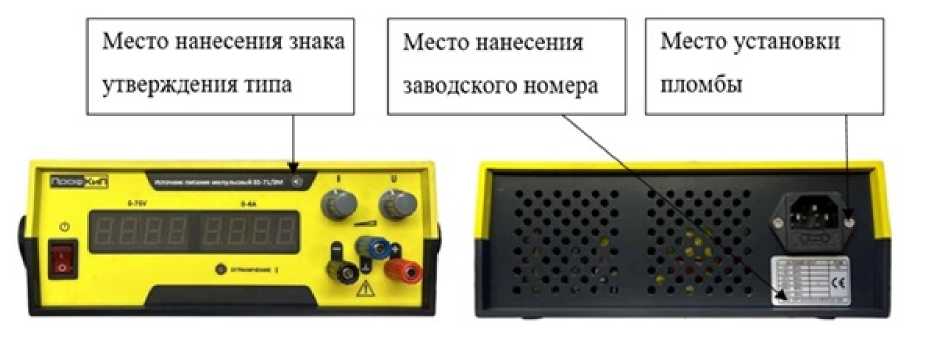

Рисунок 4 - Общий вид источников питания импульсных
ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М
Встроенное программного обеспечения (ПО) установлено на внутренний микроконтроллер, аппаратно защищено от изменений, и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Влияние ПО не приводит к выходу метрологических характеристик источников питания за пределы допускаемых значений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware B5 |
| Номер версии (идентификационный номер ПО), не ниже | v1.0 |
| Цифровой идентификатор ПО | CRC32 0x8C9408F3 |
| Примечание - Идентификационные данные для источников питания модификаций ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М недоступны для пользователей. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерений напряжения постоянного тока, В | |
| - ПрофКиП Б5-49, ПрофКиП Б5-71/1М, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-86, ПрофКиП Б5-3050 | от 0 до 30 |
| - ПрофКиП Б5-75, ПрофКиП Б5-5030 | от 0 до 50 |
| - ПрофКиП Б5-71/2М, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-88/2, ПрофКиП Б5-90, ПрофКиП Б5-95, ПрофКиП Б5-96, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060 | от 0 до 60 |
| - ПрофКиП Б5-71/3М, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-85 | от 0 до 75 |
| - ПрофКиП Б5-71/4М, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-103, ПрофКиП Б5-106, ПрофКиП Б5-115 | от 0 до 100 |
| - ПрофКиП Б5-71/5ММ, ПрофКиП Б5-67, ПрофКиП Б5-105, ПрофКиП Б5-300 | от 0 до 300 |
| - ПрофКиП Б5-500 | от 0 до 500 |
| - ПрофКиП Б5-97, ПрофКиП Б5-99 | |
| 1 канал | от 0 до 30 |
| 2 канал | от 0 до 30 |
| - ПрофКиП Б5-100 | |
| 1 канал | от 0 до 50 |
| 2 канал | от 0 до 50 |
| - ПрофКиП Б5-98 | |
| 1 канал | от 0 до 60 |
| 2 канал | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В - ПрофКиП Б5-49, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-75, ПрофКиП Б5-85, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5-90, ПрофКиП Б5-95, ПрофКиП Б5-96, ПрофКиП Б5-97, ПрофКиП Б5-98, ПрофКиП Б5-99, ПрофКиП Б5-100, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060 | ± (0,002^иизм + 0,01) |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М | ± (0,002^изм + 0,02) |
| - ПрофКиП Б5-67, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-103, ПрофКиП Б5-105, ПрофКиП Б5-106, ПрофКиП Б5-115, ПрофКиП Б5-300, ПрофКиП Б5-500 | ± (0,002^изм + 0,1) |
| Диапазон воспроизведения и измерений силы постоянного тока, А - ПрофКиП Б5-71/5ММ, ПрофКиП Б5-500 | от 0 до 1 |
| - ПрофКиП Б5-67, ПрофКиП Б5-300 | от 0 до 2 |
| - ПрофКиП Б5-71/4М, ПрофКиП Б5-71/4ММ | от 0 до 3 |
| - ПрофКиП Б5-71/3М, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-105 | от 0 до 4 |
| - ПрофКиП Б5-71/2М, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-98 (для каждого канала) | от 0 до 5 |
| - ПрофКиП Б5-75, ПрофКиП Б5-106 | от 0 до 6 |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-95, ПрофКиП Б5-97, ПрофКиП Б5-100 (для каждого канала), ПрофКиП Б5-103 | от 0 до 10 |
| - ПрофКиП Б5-115 | от 0 до 15 |
| - ПрофКиП Б5-96, ПрофКиП Б5-99 (для каждого канала) | от 0 до 16 |
| - ПрофКиП Б5-86 | от 0 до 20 |
| - ПрофКиП Б5-49, ПрофКиП Б5-88/2, ПрофКиП Б5-5030, ПрофКиП Б5-6030 | от 0 до 30 |
| - ПрофКиП Б5-85, ПрофКиП Б5-6040 | от 0 до 40 |
| - ПрофКиП Б5-90, ПрофКиП Б5-3050 | от 0 до 50 |
| - ПрофКиП Б5-6060 | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М | ± (0,002-1и3м + 0,05) |
| - ПрофКиП Б5-67, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-75, ПрофКиП Б5-86, ПрофКиП Б5-95, ПрофКиП Б5-96, ПрофКиП Б5-97, ПрофКиП Б5-98, ПрофКиП Б5-99, ПрофКиП Б5-100, ПрофКиП Б5-103, ПрофКиП Б5-105, ПрофКиП Б5-106, ПрофКиП Б5-115, ПрофКиП Б5-300, ПрофКиП Б5-500 | ± (0,005-1Изм+ 0,02) |
| - ПрофКиП Б5-49, ПрофКиП Б5-85, ПрофКиП Б5-88/2, ПрофКиП Б5- | |
| 90, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, | ± (0,005<[изм + 0,05) |
| ПрофКиП Б5-6040, ПрофКиП Б5-6060 | |
| Нестабильность выходного напряжения при изменении напряжения | |
| питания на ±10 % от номинального, В, не более | |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, | ± 0,01 |
| ПрофКиП Б5-71/4М | |
| - для всех остальных модификаций ПрофКиП Б5 | ± (0,001-ивых + 0,003) |
| Нестабильность выходного напряжения при изменении силы тока в | |
| нагрузке от 0 до максимального значения [max, В, не более | |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, | ± 0,013 |
| ПрофКиП Б5-71/4М | |
| - для всех остальных модификаций ПрофКиП Б5 | ± (0,002^вых + 0,01) |
| Пульсации выходного напряжения (среднеквадратическое значение) | |
| *, мВ, не более | |
| - ПрофКиП Б5-75 | 1 |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, | |
| ПрофКиП Б5-71/4М, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, | 2 |
| ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, | |
| ПрофКиП Б5-97, ПрофКиП Б5-98 | |
| - ПрофКиП Б5-67, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5- | |
| 95, ПрофКиП Б5-99, ПрофКиП Б5-100, ПрофКиП Б5-106, ПрофКиП | 5 |
| Б5-500 | |
| - ПрофКиП Б5-49, ПрофКиП Б5-90, ПрофКиП Б5-96, ПрофКиП Б5- | 8 |
| 103, ПрофКиП Б5-105 | |
| - ПрофКиП Б5-85 | 10 |
| - ПрофКиП Б5-3050, ПрофКиП Б5-5030 | 12 |
| - ПрофКиП Б5-115, ПрофКиП Б5-300 | 15 |
| - ПрофКиП Б5-6030, ПрофКиП Б5-6040 | 20 |
| - ПрофКиП Б5-6060 | 25 |
Примечания:
1. Ubbix — значение напряжения, установленное на выходе источника, В
2. Uu3m - значение напряжения, измеренное встроенным вольтметром источника, В
3. 1изм- значение силы тока, измеренное встроенным амперметром источника, А
4. Imax - максимальное значение силы тока на источнике, А
5. * - значение пульсации нормировано для выходного напряжения не менее 10 % от максимального значения напряжения источника
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М | 230х90х260 |
| - ПрофКиП Б5-67, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5-95, ПрофКиП Б5-106, ПрофКиП Б5-300, ПрофКиП Б5-500 | 225x90x355 |
| - ПрофКиП Б5-49, ПрофКиП Б5-75, ПрофКиП Б5-85, ПрофКиП Б5-90, ПрофКиП Б5-96, ПрофКиП Б5-97, ПрофКиП Б5-98, ПрофКиП Б5-99, ПрофКиП Б5-100, ПрофКиП Б5-103, ПрофКиП Б5-105, ПрофКиП Б5-115, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060 | 255x135x355 |
| Масса, кг, не более | |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М | 2,2 |
| - ПрофКиП Б5-67, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5-95, ПрофКиП Б5-106, ПрофКиП Б5-300, ПрофКиП Б5-500 | 5,0 |
| - ПрофКиП Б5-49, ПрофКиП Б5-75, ПрофКиП Б5-85, ПрофКиП Б5-90, ПрофКиП Б5-96, ПрофКиП Б5-103, ПрофКиП Б5-105, ПрофКиП Б5-115, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060, | 6,0 |
| - ПрофКиП Б5-97, ПрофКиП Б5-98, ПрофКиП Б5-99, ПрофКиП Б5-100 | 7,0 |
| Максимальная потребляемая мощность, В^А | |
| - ПрофКиП Б5-75 | 350 |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ | 400 |
| - ПрофКиП Б5-67, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5-95, ПрофКиП Б5-106, ПрофКиП Б5-300, ПрофКиП Б5-500 | 750 |
| - ПрофКиП Б5-97, ПрофКиП Б5-98 | 800 |
| - ПрофКиП Б5-49, ПрофКиП Б5-90, ПрофКиП Б5-96, ПрофКиП Б5-99, ПрофКиП Б5-100, ПрофКиП Б5-103 | 1200 |
| - ПрофКиП Б5-105 | 1500 |
| - ПрофКиП Б5-85, ПрофКиП Б5-115, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060 | 1800 |
Окончание таблицы 3
| Максимальная выходная мощность, Вт, не более | |
| - ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М, ПрофКиП Б5-75 | 300 |
| - ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-97, ПрофКиП Б5-98 (каждый канал) | 310 |
| - ПрофКиП Б5-99, ПрофКиП Б5-100 (каждый канал) | 520 |
| - ПрофКиП Б5-67, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5-95, ПрофКиП Б5-106, ПрофКиП Б5-300, ПрофКиП Б5-500 | 620 |
| - ПрофКиП Б5-49, ПрофКиП Б5-90, ПрофКиП Б5-96, ПрофКиП Б5-103 | 1050 |
| - ПрофКиП Б5-105 | 1250 |
| - ПрофКиП Б5-85, ПрофКиП Б5-115, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060, | 1550 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более, % - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106 |
наносится на лицевую панель источника питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания импульсный ПрофКиП Б5 | ПрофКиП Б5-49, ПрофКиП Б5-67, ПрофКиП Б5-71/1М, ПрофКиП Б5-71/2М, ПрофКиП Б5-71/3М, ПрофКиП Б5-71/4М, ПрофКиП Б5-71/1ММ, ПрофКиП Б5-71/2ММ, ПрофКиП Б5-71/3ММ, ПрофКиП Б5-71/4ММ, ПрофКиП Б5-71/5ММ, ПрофКиП Б5-75, ПрофКиП Б5-85, ПрофКиП Б5-86, ПрофКиП Б5-88/2, ПрофКиП Б5-90, ПрофКиП Б5-95, ПрофКиП Б5-96, ПрофКиП Б5-97, ПрофКиП Б5-98, ПрофКиП Б5-99, ПрофКиП Б5-100, ПрофКиП Б5-103, ПрофКиП Б5-105, ПрофКиП Б5-106, ПрофКиП Б5-115, ПрофКиП Б5-300, ПрофКиП Б5-500, ПрофКиП Б5-3050, ПрофКиП Б5-5030, ПрофКиП Б5-6030, ПрофКиП Б5-6040, ПрофКиП Б5-6060. | 1 шт. |
| Кабель питания | _ | 1 шт. |
| Руководство по эксплуатации | ПРШН.418111.202-2022 РЭ | 1 экз. |
приведены в разделе 5 «Работа с прибором» руководства по эксплуатации ПРШН.418111.202-2022 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ТУ ПРШН.418111.202-2022 ТУ Источники питания импульсные ПрофКиП. Технические условия.
