Назначение
Источники питания постоянного тока Б5-93, Б5-94 (далее - ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.
Область применения - электротехническая, радиоэлектронная, приборостроительная и другие отрасли промышленности.
Описание
Принцип действия ИП основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от минимального до максимального значения. Вспомогательный источник питания обеспечивает работу схем управления и регулирования. Применение низкочастотных фильтров, экрана Фарадея между обмотками трансформатора и вокруг чувствительных компонентов уменьшает воздействие электромагнитных помех в подводящих проводах.
ИП имеют встроенное метрологически значимое программное обеспечение недоступное для пользователя. ИП выполнены в двух модификациях Б5-93, Б5-94, отличающихся диапазонами выходных напряжений постоянного тока и силы тока. ИП имеют пластиковый корпус и являются переносными приборами. Передняя и задняя панели крепятся к несущей части корпуса ИП.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
Наименование
|
Значение
|
Диапазон выходного напряжения постоянного тока, В
Б5-93
Б5-94
|
от 0,00
от 0,00^6 100,00
|
Пределы допускаемой абсолютной погрешности ИП при измерении выходного напряжения постоянного тока, В
|
•/£/ $
|
Наименование
|
Значение
|
Диапазон выходной силы постоянного тока, А
Б5-93
Б5-94
|
от 0,00 до 20,00 от 0,00 до 10,00
|
Пределы допускаемой абсолютной погрешности ИП при измерении выходной силы постоянного тока, А
|
±(0,011макс. + 0,15)
|
Нестабильность выходного напряжения постоянного тока ИП при изменении тока нагрузки в режиме стабилизации напряжения, В, не более
|
±(l-10'3-UMaKC. + 0,02)
|
Нестабильность выходной силы постоянного тока ИП при изменении напряжения нагрузки в режиме стабилизации тока, А, не более
|
±(0,011макс.+ 0,15)
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ, не более
|
1,0 эффективного значения
25 амплитудного значения
|
инзм. - измеренное значение выходного напряжения постоянного тока встроенным вольтметром, В;
1Макс. - верхний предел измерения выходной силы постоянного тока встроенного амперметра, А;
имакс. - верхний предел измерения выходного напряжения постоянного тока встроенного вольтметра, В.
|
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
Наименование
|
Значение
|
Нестабильность выходного напряжения постоянного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более
|
±(110’3UMaKC.+ 210'3)
|
Нестабильность выходной силы постоянного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А, не более
|
±(0,01 -1макс.+ 0,15)
|
Нестабильность выходного напряжения постоянного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, В, не более
|
±0,002 UMaKC
|
Нестабильность выходной силы постоянного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, А, не более
|
±(0,01IMaKc.+jOJ5)
|
Пульсации выходного тока в режиме стабилизации тока, мА, не более эффективного значения
|
У -
\с.
|
Мощность, потребляемая от сети питания переменного тока напряжением 230 В, частотой 50 Гц, В А, не более
|
|
Масса, кг, не более
|
----SL—Л
|

Наименование
|
Значение
|
Габаритные размеры, мм, не более
|
140x90x220
|
Диапазон температур окружающего воздуха в условиях эксплуатации, °C
|
от плюс 10 до плюс 35
|
Относительная влажность окружающего воздуха в условиях эксплуатации, %, не более
|
80
|
Комплектность
Таблица 3
Наименование
|
Количество
|
Источник питания постоянного тока
|
1
|
Сетевой шнур
|
1
|
Ящик картонный
|
1
|
Руководство по эксплуатации ЦГИУ571001.030 РЭ
|
1
|
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на переднюю панель ИП и титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП. 3294-2022 «Система обеспечения единства измерений Республики Беларусь. Источники питания постоянного тока Б5-93, Б5-94. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУВУ 190949966.002-2011 «Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94»;
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП. 3294-2022 «Система обеспечения единства измерений Республики Беларусь. Источники питания постоянного тока Б5-93, Б5-94. Методика поверки».

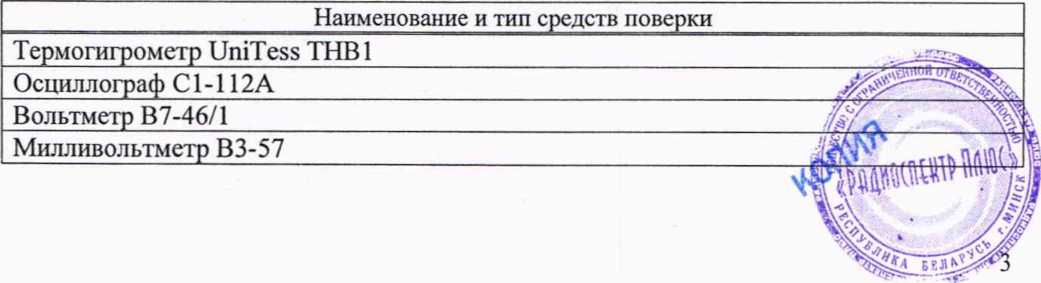

Перечень средств поверки: представлен в таблице 4.
Таблица 4

_________________________Наименование и тип средств поверки_______ _______________ Катушка сопротивления РЗ10 (0,01 Ом)__________________________________________
Катушка сопротивления Р310 (0,001 Ом)________________________________________
Реостат РСП_______________________________________________________________
Мегаомметр Е6-32________________________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик ИП с требуемой точностью.
Идентификация программного обеспечения: ИП имеют встроенное программное обеспечение (ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) производителем и недоступно для пользователя. Встроенное ПО имеет высокий уровень защиты от несанкционированных изменений. Идентификация встроенного ПО представлена в таблице 5.
Таблица 5
Идентификационное наименование ПО
|
Номер версии ПО (идентификационный номер)
|
-
|
1.0.0
|
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: источники питания постоянного тока Б5-93, Б5-94 соответствуют требованиям ТУ BY 190949966.002-2011, ТР ТС 004/2011, ТР ТС 020/2011.
