| Номер в госреестре | 86650-22 |
| Наименование СИ | Расходомеры-счетчики турбинные |
| Обозначение типа СИ | СТРИЖ |
| Изготовитель | Общество с ограниченной ответственностью "Новое Качество" (ООО "НоК"), г. Новокуйбышевск, Самарская обл. |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики турбинные СТРИЖ (далее по тексту - расходомеры) предназначены для измерений и преобразований объемного расхода и объема жидкости в сигналы силы постоянного тока и частоты.
Принцип действия расходомеров основан на преобразовании движения измеряемой среды протекающей через внутреннюю полость расходомера, во вращательное движение ротора, скорость вращения которого пропорциональна объемному расходу, а количество оборотов пройденному объему измеряемой среды, протекающей через полость расходомера, после чего значения объемного расхода и объема пройденного через полость расходомера преобразовываются в электрический сигнал в магнитоиндукционном датчике. Преобразование электрического сигнала основано на явлении возникновения переменной ЭДС самоиндукции в катушке индуктивности, находящейся в постоянном магнитном поле, при изменении магнитной индукции этого поля при прохождении лопатки ротора у торца сердечника катушки. Торец сердечника катушки расположен с минимально возможным магнитным зазором по отношению к наружному диаметру ротора. Изменение магнитного поля происходит при пересечении его силовых линий лопатками ротора, изготовленными из стали с высокой магнитной проницаемостью или наличием миниатюрных постоянных магнитов если лопатка ротора изготовлена из неметаллического (композитного) материала.
Расходомеры состоят из следующих основных узлов:
- измерительный участок (далее по тексту - ИУ);
- магнитоиндукционный датчик (далее по тексту - МИД);
- вторичная аппаратура (далее по тексту - ВА).
ИУ представляет собой герметичный цилиндрический полый корпус (участок трубопровода) с фланцевыми соединениями, в проточной части которого установлены ротор из ферромагнитного материала или немагнитного материала с заключенным в каждую лопасть постоянным магнитом, статор.
МИД представляет собой устройство преобразований, размещенное в металлическом корпусе врезаемое вверху ИУ и обеспечивает преобразование частоты вращения ротора в последовательность электрических импульсов, частота следования которых пропорциональна частоте вращения ротора и включает в себя бесконтактный датчик изменения магнитного поля, предварительный усилитель сигналов, выходной формирователь импульсного сигнала.
В качестве вторичной аппаратуры может выступать любое внешнее устройство обработки информации, где измеренные значения преобразуются в значения объемного расхода и объема жидкости.
Пример условного обозначения и расшифровка приведены в таблицах 1-2.
Таблица 1 - Пример условного обозначения
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| СЖ | 100 | Е | 4,0 | СК | МИД04 | ВА-0 | i | ±1,0 |
Таблица 2 - Расшифровка условного обозначения
| № п/п | Значение |
| 1 | Краткое наименование изделия |
| 2 | Диаметр номинальный Ду ИУ, мм: 32БК; 32; 50; 80; 100; 150; 200. |
| 3 | Уплотнительная поверхность фланцев по ГОСТ 33259-2015: E - Исполнение фланца с выступом (под впадину); J - Исполнение под прокладку овального сечения. |
| 4 | Давление номинальное, МПа: 2,5; 4,0; 6,3; 12,5. |
| 5 | Материал крыльчатки ротора: СК - сталь коррозионностойкая; К - композитный материал. |
| 6 | Тип применяемого МИД: МИД00 - стандартно комплектуемый МИД без усилителя (недопустимо с кодом ВА0); МИД02 - стандартно комплектуемый МИД с усилителем и двухпроводной схемой подключения к специализированным вычислителям или частотным входам ПЛК; МИД04 - стандартно комплектуемый МИД с усилителем и четырехпроводной схемой подключения к специализированным вычислителям или частотным входам ПЛК. |
| 7 | Наличие вторичной аппаратуры: ВА0 - нет вторичной аппаратуры; ВА1 - вторичная аппаратура ИМ2300 поставляется по отдельному опросному листу производства ФГУП ОКБ Маяк (только с кодом МИД04); ВА2 - вторичная аппаратура шкафного исполнения на DIN-рейку; ИМ2300DIN-1F-3-42 (только с кодом МИД04); ВА3 - вторичная аппаратура интегрированного исполнения ИМ2300ИРР- 1F-S (только с кодом МИД00); ВА4 - вторичная аппаратура выносного исполнения HVI2300HPP-1F-S (только с кодом МИД00); ВА5 - вторичная аппаратура ИМ2300ВАТ-11; интегрированного исполнения с автономным питанием (только с кодом МИД00 и кодом i). |
| 8 | Вид взрывозащиты МИД (при отсутствии кода вид взрывозащиты « взр ывонепр оницаемая оболочка»): d - взрывозащита вида «взрывонепроницаемая оболочка»* i - взрывозащита вида «искробезопасная электрическая цепь» (только для кодов МИД02, МИД04 и ВА5). |
| 9 | Пределы допускаемой относительной погрешности, %: 0,5; ±1,0; ±1,5; ±2,5; ±5,0. |
| 10 | - опция расширенный диапазон расходов (диапазон расхода 1:20) |
| П р и м е ч а н и е:*Для кода ВА5 код «d» недопустим. | |
Общий вид расходомеров с различными типами вторичной аппаратуры представлен на
рисунке 1. Места пломбирования или нанесение знака поверки представлено на рисунке 2. Знак поверки или пломбирование осуществляется нанесением оттиска клейма на пломбировочную мастику, расположенную в чашке крепления платы МИД. Заводские номера, состоящие из арабских
цифр, наносятся на шильдик, закрепленный на корпусе ВА и/или МИД, имеют идентификационные данные, в соответствии с рисунком 3. Знак утверждения типа наносится на шильдик ВА и/или МИД в соответствии с рисунком 3.
Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА0

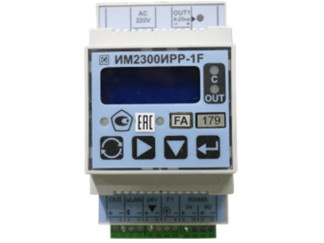

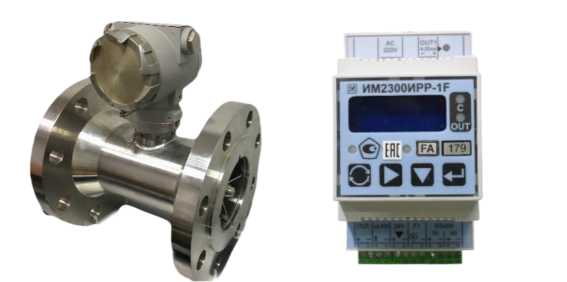

Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА2
Расходомеры-счетчики турбинные СТРИЖ с Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВАЗ типом вторичной аппаратуры ВА4
Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА5 Рисунок 1 - Общий вид расходомеров
Место нанесения знака поверки или пломбирования
нанесения
знака поверки
Рисунок 2 - Место пломбирования или
1И ИМ2В00ИРР-1Р
ИМ2300ИР -1F-S
Заводской номер
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Расходомеры-счетчики жидкости турбинные СТРИЖ с кодами вторичной аппаратуры (далее по тексту - ВА) ВА3, ВА4, ВА5 имеют встроенное программное обеспечение (далее по тесту - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 3 - Идентификационные данные ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IM2300IR |
| Номер версии (идентификационный номер) ПО, не ниже | v.01.07 |
| Цифровой идентификатор ПО (сумма по модулю 256 метрологически значимой части ПО) | 021 |
Расходомеры-счетчики жидкости турбинные СТРИЖ с кодами вторичной аппаратуры ВА1, ВА2 применяются со средствами измерений, имеющими собственное встроенное программное обеспечение, приведенное в их описаниях типа.
Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «Средний».
Метрологические и технические характеристики приведены в таблицах 4-5.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Диаметр условного прохода, мм | DN32БК | DN32 | DN50 | DN80 | DN100 | DN150 | DN200 |
| Диапазон измерений объемного расхода жидкости, м3/ч1) | от 0,5 до 15,0 | от 1,5 до 30,0 | от 4,5 до 90,0 | от 9,0 до 180,0 | от 14,0 до 280,0 | от 28,5 до 570,0 | от 55,0 до 1100,0 |
| Пределы допускаемой относительной погрешности измерений объема, %1) | ±0,5; ±1,0; ±1,5; ±2,5; ±5,0 | ||||||
| П р и м е ч а н и е: 1) - конкретное значение указано в паспорте | |||||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Диаметр условного прохода Ду, мм | DN32БК | DN32 | DN50 | DN80 | DN100 | DN150 | DN200 |
| Рабочая среда | Вода, нефть, сырая нефть, светлые и темные нефтепродукты, продукты нефтепереработки, химии, нефтехимии | ||||||
| Плотность измеряемой среды, кг/м3 | от 500 до 1200 | ||||||
| Температура измеряемой среды, °С | от -20 до +80 | ||||||
| Максимальное рабочее давление, МПа1) | 2,5; 4,0; 6,3 | ||||||
| Выходной сигнал силы постоянного тока, мА2) | от 4 до 20 | ||||||
| Напряжение питания постоянного тока МИД, В - при двухпроводной схеме подключения - при четырехпроводной схеме подключения | от 6,0 до 12,0 от 4,4 до 24,0 | ||||||
| Наименование характеристики | Значение | ||||||
| Диаметр условного прохода Ду, мм | DN32БК | DN32 | DN50 | DN80 | DN100 | DN150 | DN200 |
| Тип выходного сигнала | частотный/частотно-импульсный | ||||||
| Напряжение питания ВА, В: - переменного тока; - постоянного тока: - исполнение с автономным питанием. | 220 24 3,6 | ||||||
Продолжение таблицы 5
| Габаритные размеры измерительного участка (далее по тексту - ИУ), мм, не более: -длина; -ширина; -высота. | 200 100 100 | 200 100 100 | 200 150 150 | 250 200 200 | 300 250 250 | 350 300 300 | 400 350 350 |
| Габаритные размеры МИД, мм, не более: -длина; -ширина; -высота. | 140 100 140 | ||||||
| Масса, кг, не более | 11 | 11 | 17 | 22 | 27 | 37 | 52 |
| Рабочие условия эксплуатации для ИУ, МИД: - температура окружающей среды, оС - атмосферное давление, кПа; - относительная влажность воздуха, % | от - 55 до +60 от 84 до 106,7 от 30 до 80 | ||||||
| Рабочие условия эксплуатации для В^А: - температура окружающей среды, оС - атмосферное давление, кПа; - относительная влажность воздуха, %, не более 3) | от - 40 до +40 от 84 до 106,7 90 | ||||||
| Средний срок службы, лет, не менее | 10 | ||||||
| Средняя наработка на отказ, ч, не менее | 30 000 | ||||||
| П р и м е ч а н и е: 1) - в зависимости от исполнения. 2) приведенная характеристика установлена только для расходомеров-счетчиков турбинных СТРИЖ с кодами вторичной аппаратуры ВА1 (в зависимости от заказа ВА), ВА2, ВАЗ, ВА4, ВА5. 3) - приведенная характеристика установлена только для расходомеров-счетчиков турбинных СТРИЖ с кодами вторичной аппаратуры ВАЗ, ВА4, ВА5. | |||||||
наносится на титульном листе паспорта датчика типографским способом, а также на наклейку, расположенную на ИУ и МИД.
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество |
| Расходомер-счетчик турбинный СТРИЖ | по заказу | 1 шт. |
| Руководство по эксплуатации | МАГУ.407221.100РЭ | 1 экз. |
| Паспорт | МАГУ.407221.100ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа МАГУ.407221.100РЭ.
«Расходомеры-счетчики турбинные СТРИЖ. Руководство по эксплуатации».
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
МАГУ.407221.100ТУ «Расходомеры-счетчики турбинные СТРИЖ. Технические условия».
| Зарегистрировано поверок | 69 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
