| Номер в госреестре | 86651-22 |
| Наименование СИ | Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов |
| Обозначение типа СИ | РГСД |
| Изготовитель | Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК"), г. Якутск, п. Жатай. |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов РГСД (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов плотностью не более 860 кг/м3.
Резервуары представляют собой двустенные стальные горизонтальные сосуды с обечайкой цилиндрической формы и коническими днищами.
Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки. Резервуары имеют один или два (для резервуаров с двумя независимыми отсеками) технологических отсека с эксплуатационными горловинами. На крышку горловины устанавливаются замерные люки, использующиеся для отбора проб нефтепродуктов и измерения уровня наполнения резервуара, дыхательный клапан с огнепреградителем или фильтром, предназначенный для регулирования давления в газовом пространстве резервуара при хранении нефтепродукта и для предотвращения попадания пламени и искр внутрь резервуара, а также предусмотрен фланец для установки уровнемера. Пространство между внутренней и внешней стенками резервуара заполняется азотом для контроля герметичности корпуса резервуара.
К данному типу резервуаров относятся три модификации, различающиеся номинальной вместимостью и количеством независимых отсеков:
РГСДп-50 - резервуар подземный номинальной вместимостью 50 м3;
РГСДп-50(25+25) - резервуар подземный номинальной вместимостью 50 м3, с двумя независимыми отсеками с номинальной вместимостью по 25 м3;
РГСДп-80(50+30) - резервуар подземный номинальной вместимостью 80 м3, с двумя независимыми отсеками с номинальной вместимостью 50 и 30 м3.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку ударным способом и в паспорта резервуаров печатным способом.
Общий вид резервуаров горизонтальных стальных двустенных для хранения нефтепродуктов РГСД представлен на рисунке 1.
Внешний вид маркировочной таблички представлен на рисунке 2.

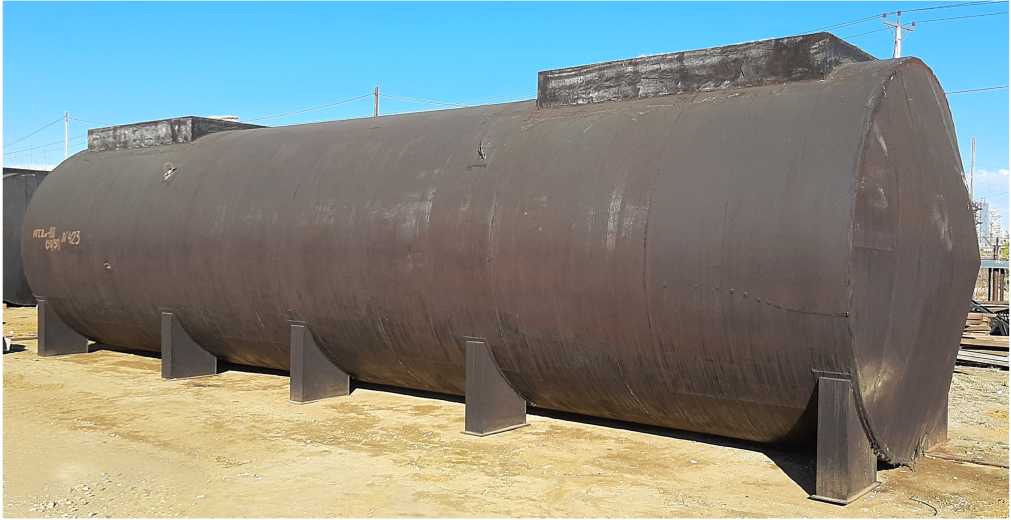

Рисунок 1 - Общий вид резервуаров РГСД

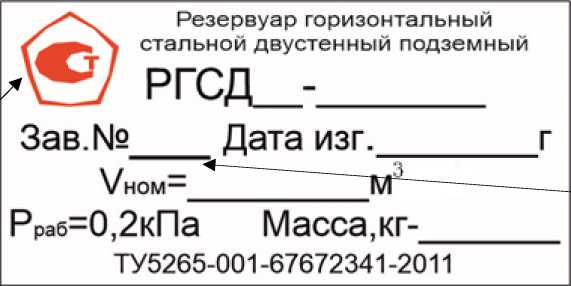

Рисунок 2 - Общий вид маркировочной таблички резервуара
Пломбирование резервуаров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Характеристика резервуара | Значение | ||
| РГСДп-50 | РГСДп-50(25+25) | РГСДп-80(50+30) | |
| Номинальная вместимость резервуара при температуре 20 °С, м3 | 50 | 50 (25+25) | 80 (50+30) |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Характеристика резервуара | Значение | ||
| РГСДп-50 | РГСДп-50(25+25) | РГСДп-80(50+30) | |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 | ||
| - относительная влажность воздуха при 20 °С, %, не более | 90 | ||
| Габаритные размеры, мм, не более - диаметр | 2824 | 2824 | 3024 |
| - длина | 9690 | 9690 | 12125 |
| - высота (с трубопроводами) | 4940 | 4940 | 4595 |
| Количество независимых отсеков, шт. | 1 | 2 | 2 |
на титульный лист паспорта резервуара типографским способом, и ударным или фотохимическим способом на маркировочную табличку.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной двустенный для хранения нефтепродуктов | РГСД | 1 шт. |
| Паспорт | - | 1 экз. |
| Ведомость комплектации | - | 1 экз. |
| Схема сборки патрубков в коробе | 1 экз. |
приведены в разделе 9 «Техническое обслуживание» паспорта.
Приказ Росстандарта 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я)»;
ТУ 5265-001-67672341-2011 Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов РГСД. Технические условия.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
