Счетчики-расходомеры массовые Micro Motion CMF300, 86654-22

Назначение

Счетчики-расходомеры массовые Micro Motion CMF300 (далее - счетчики-расходомеры) предназначены для измерений массового расхода и массы нефти.

Описание

Счетчики-расходомеры применяются в составе рабочих и (или) контрольных (контрольно-резервных) измерительных линий систем измерений количества и показателей качества нефти.

Принцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Счетчики-расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности, вязкости, наличия твердых частиц и режимов течения измеряемой среды. Отклонение температуры среды от температуры калибровки может быть скомпенсировано установкой нуля, а давления среды внесением поправки пропорционально отклонению величины давления от давления калибровки.

Конструктивно счетчики-расходомеры состоят из сенсора Micro Motion модели CMF300 и измерительного преобразователя серии 2000 модели 2700. Преобразователь обеспечивает обработку цифровых сигналов, поступающих с процессора датчика и регистрацию.

Пломбировка счётчиков-расходомеров осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на:

- проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах;

- на проволоке, охватывающей корпус процессора и штуцер;

- на проволоке, крестообразно-охватывающей корпус преобразователя.

К счетчикам-расходомерам данного типа относятся счетчики-расходомеры состоящие из сенсора Micro Motion модели CMF300 (заводские номера 14479006, 14485401) и измерительного преобразователя серии 2000 модели 2700 (заводские номера 3849482, 3849532).

Общий вид счетчиков-расходомеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

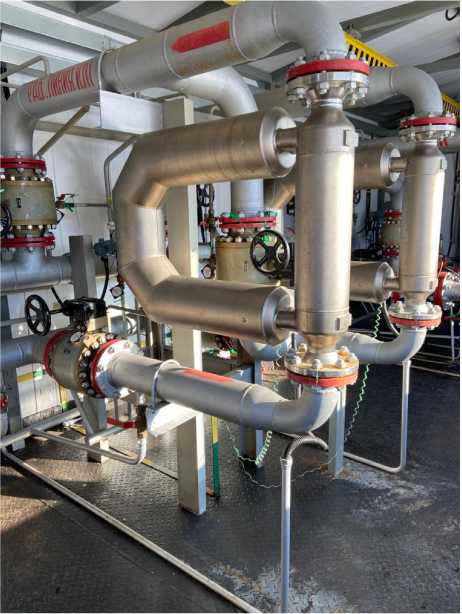

Рисунок 1 - Общий вид счетчиков-расходомеров

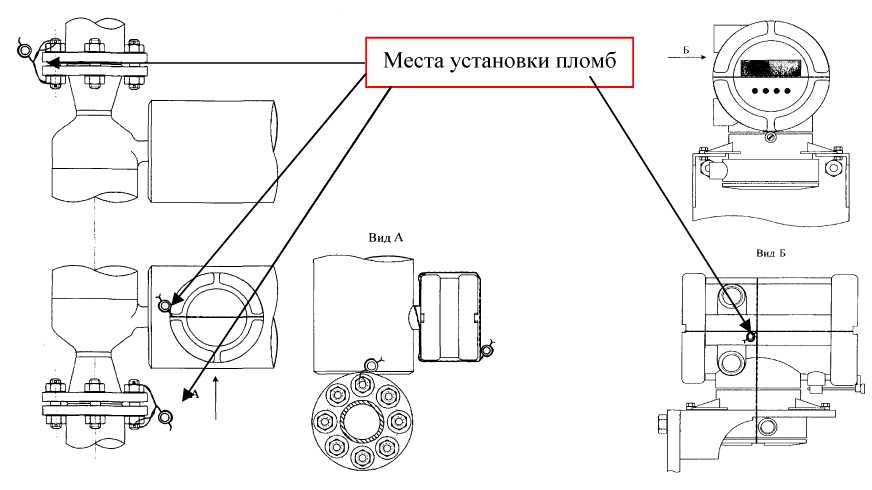

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Заводские номера счетчиков-расходомеров наносятся на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки. Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров и на пломбы в соответствии с МИ 3002-2006.

Программное обеспечение

В счетчиках-расходомерах применяется встроенное программное обеспечение (ПО).

Настройка и конфигурирование счетчиков-расходомеров осуществляется через меню жидкокристаллического дисплея измерительного преобразователя, либо с помощью сервисного программного обеспечения «ProLink».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные ПО

Технические характеристики

Т а б л и ц а 2 - Метрологические характеристики

Т а б л и ц а 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов счетчиков-расходомеров типографским способом.

Комплектность

Т а б л и ц а 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Методика измерений» паспорта.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
