| Номер в госреестре | 86658-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 110-57 |
| Изготовитель | Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод"), г. Москва (изготовлены в 1972 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ 110-57 (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ с целью передачи сигнала измерительной информации устройствам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Корпус трансформатора напряжения снабжен табличкой (шильдом), с указанием заводского номера и основных метрологических и технических характеристик.
Трансформаторы напряжения имеют заводские номера 1003759, 1003805, 1003810, 1003813, 1005336.

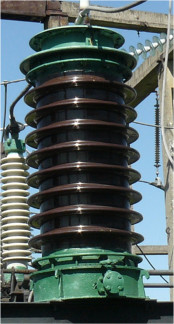

Общий вид трансформатора напряжения представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

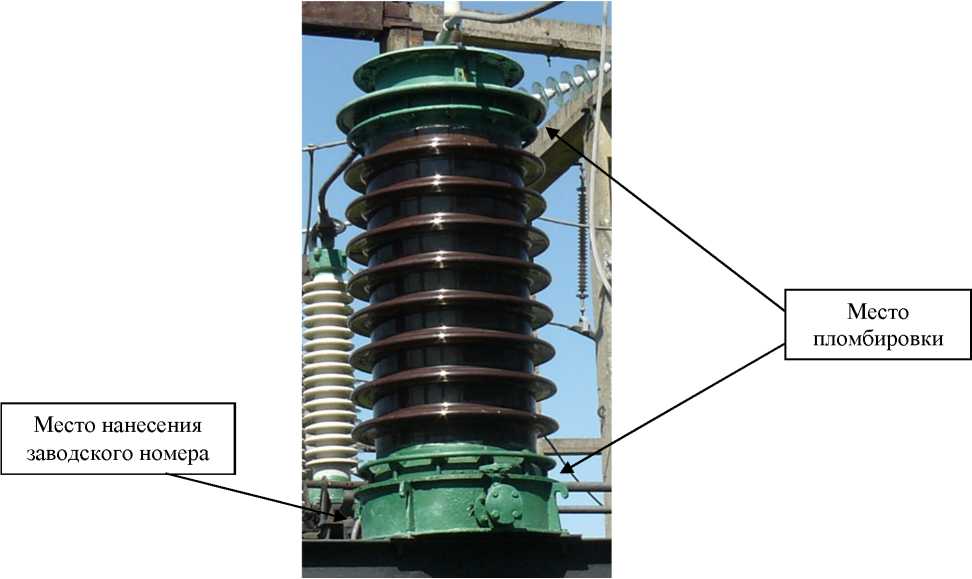

Рисунок 1 - Общий вид трансформатора напряжения НКФ 110-57 с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики трансформаторов напряжения НКФ 110-57
| Наименование характеристики | Значение для трансформаторов напряжения с заводскими номерами 1003759, 1003805, 1003810, 1003813, 1005336 |
| 1 | 2 |
| Г од выпуска | 1972 |
| Номинальное напряжение первичной обмотки, В | 110000^3 |
| Значения номинальных напряжений вторичных обмоток, В -основной вторичной -дополнительной вторичной | 100\3 100 |
| Номинальная частота, Г ц | 50 |
| Классы точности основной вторичной обмотки | 0,5; 1,0; 3,0 |
| Класс точности дополнительной вторичной обмотки | 3,0 |
| Значения номинальных мощностей основной вторичной обмотки, В^А - в классе точности 0,5 - в классе точности 1,0 - в классе точности 3,0 | 400 600 1200 |
| Значение номинальной мощности дополнительной вторичной обмотки, ВА | 1200 |
| Предельная мощность, В • А | 2000 |
Таблица 2 - Основные технические характеристики трансформаторов напряжения НКФ 110-57
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C | от -45 до +40 |
на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ 110-57 | 5 шт. |
| Паспорт | - | 5 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
