| Номер в госреестре | 86659-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 110 |
| Изготовитель | Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), Украина (изготовлены в 1981 г., 2001 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ 110 (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ с целью передачи сигнала измерительной информации устройствам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Корпус трансформатора напряжения снабжен табличкой (шильдом), с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся две модификации трансформаторов напряжения:
- НКФ 110-57, зав. № 7704, 7717, 7872, 7873, 7896, 7912;
- НКФ 110-83, зав. № 55735.

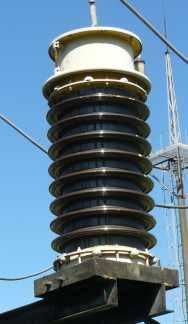

Общий вид трансформаторов напряжения представлен на рисунках 1, 2.
Знак поверки наносится на свидетельство о поверке.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

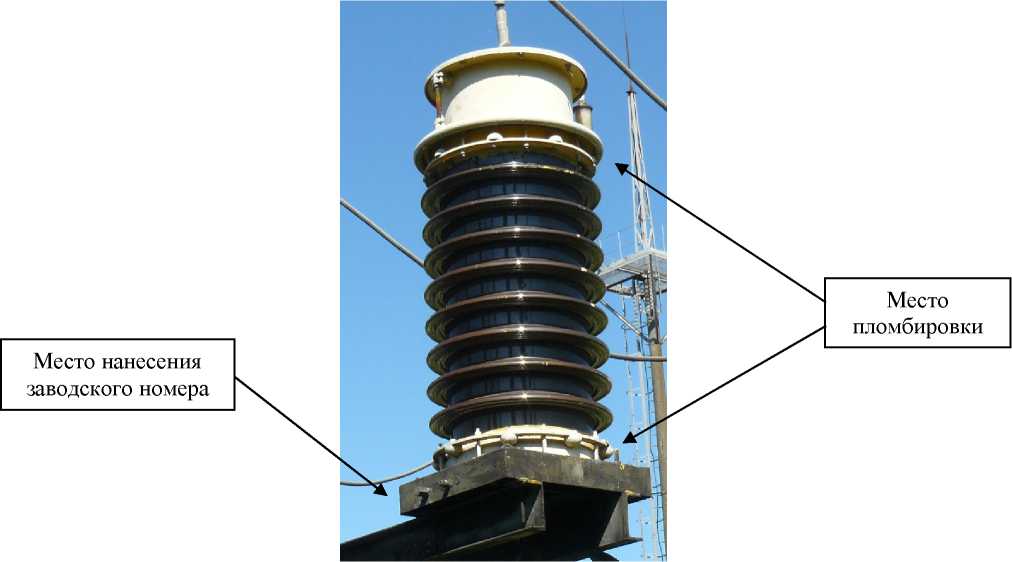

Рисунок 1 - Общий вид трансформатора напряжения НКФ 110 57 с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера
Место пломбировки
Место нанесения заводского номера

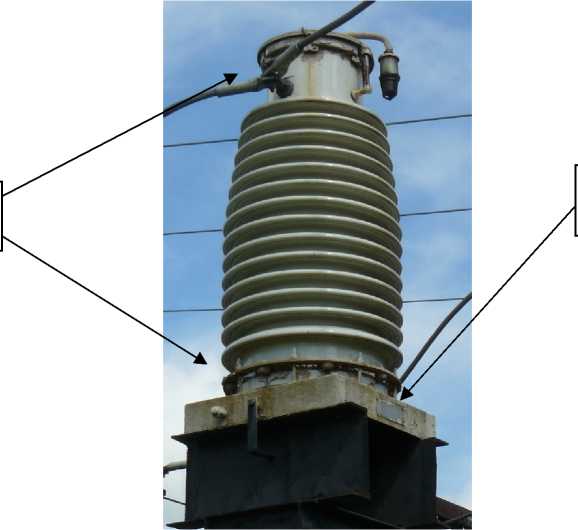

Рисунок 2 - Общий вид трансформатора напряжения НКФ 110-83 с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики трансформаторов напряжения НКФ 110
| Наименование характеристики | Значение для трансформаторов напряжения с заводскими номерами | |
| 7704, 7717, 7872, 7873, 7896, 7912 | 55735 | |
| Г од выпуска | 1981 | 2001 |
| Модификации трансформаторов | НКФ 110-57 | НКФ 110-83 |
| Номинальное напряжение первичной обмотки, В | 110000^3 | |
| Значения номинальных напряжений вторичных обмоток, В -основной вторичной -дополнительной вторичной | 100^3 100 | |
| Номинальная частота, Г ц | 50 | |
| Классы точности основной вторичной обмотки | 0,5; 1,0; 3,0 | |
| Класс точности дополнительной вторичной обмотки | 3,0 | |
| Значения номинальных мощностей основной вторичной обмотки, В^А - в классе точности 0,5 - в классе точности 1,0 - в классе точности 3,0 | 400 600 1200 | |
| Значение номинальной мощности дополнительной вторичной обмотки, ВА | 1200 | |
| Предельная мощность, В • А | 2000 | |
| Таблица 2 - Основные технические характеристики трансе | юрматоров напряжения НКФ 110 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °C | от -45 до +40 |
на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ 110-57 | 6 шт. |
| Трансформатор напряжения | НКФ 110-83 | 1 шт. |
| Паспорт | - | 7 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
