| Номер в госреестре | 86666-22 |
| Наименование СИ | Теплоприемник суммарного теплового потока |
| Обозначение типа СИ | ФОА 020 |
| Изготовитель | Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплоприемник суммарного теплового потока ФОА 020 (далее - теплоприемник), предназначен для измерения энергетической освещенности (плотности суммарного теплового потока) в диапазоне длин волн от 0,2 от 10,0 мкм.
Принцип действия теплоприемника заключается в преобразовании пленочной термобатареей измеряемого теплового потока, поступающего в чувствительный элемент теплоприемника в термоэлектродвижущую силу (ТЭДС). Рабочие («горячие») спаи термобатареи находятся в зоне поступления теплового потока, а «холодные» - на периферии. Чувствительность теплоприемника зависит от температуры корпуса, для измерения которой имеется пленочный кремниевый терморезистор, расположенный в зоне «холодных» спаев термобатареи.
Теплоприемник состоит из корпуса, чувствительного элемента в форме черного диска с закрепленными на нем термобатареей и обмоткой замещения (нагревателем), терморезистора, кабеля, который заканчивается разъемом РС7ТВ с кожухом. Колпак предназначен для защиты тепловоспринимающей поверхности

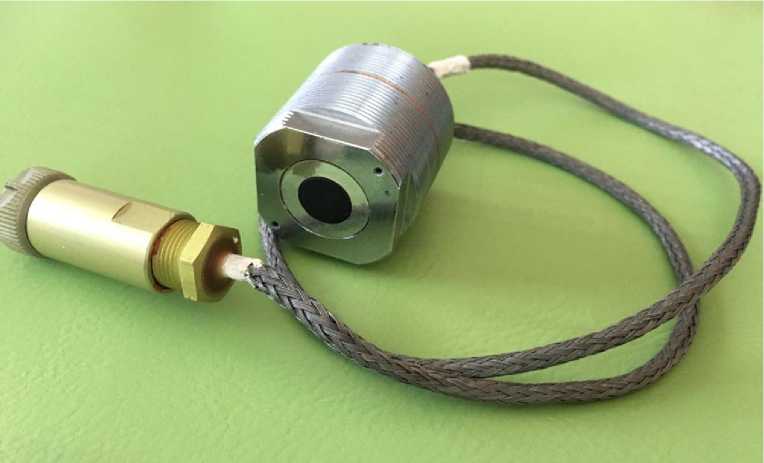

Общий вид теплоприемника с обозначением места нанесения маркировки представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом гравировки на корпус теплоприемника с задней стороны рядом с кабелем.
Пломбирование теплоприемника не предусмотрено.

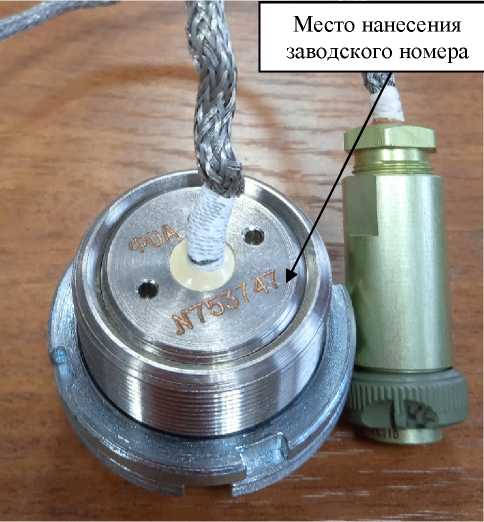

Место нанесения заводского номера
Рисунок 1 - Общий вид теплоприемника ФОА 020 с обозначением места нанесения маркировки
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерений энергетической освещенности, % | ± 5 |
| Коэффициент преобразования, В^м2/Вт, не менее | 3 |
| Пределы допускаемой относительной погрешности измерений коэффициента преобразования теплоприемника, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | 0,2 до 10,0 |
| Диапазон показаний энергетической освещенности, Вт/м2 | от 0 до 3500 |
| Габаритные размеры средства измерений без кабеля и разъема, мм, не более: - диаметр - длина | 29 30 |
| Масса, г, не более | 180 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, Па | от -60 до +60 75 от 1,3*10’1 до 1,05*105 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Теплоприемник суммарного теплового потока | ФОА 020 | 1 шт. |
| Защитная крышка | - | 1 шт. |
| Крепежная гайка | - | 2 шт. |
| Инструкция по эксплуатации | БЫ2.825.020 ТО | 1 экз. |
приведены в инструкции по эксплуатации БЫ2.825.020 ТО «Теплоприемники суммарного теплового потока ФОА 020» п. 9, 10.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815 «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности полного потока излучения в диапазоне длин волн от 0,35 до 1,1 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»;
Технические условия БЫ2.825.020 ТУ «Теплоприемник суммарного теплового потока ФОА 020».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
