| Номер в госреестре | 86667-22 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | PrimAtü10 |
| Изготовитель | Компания "FSM AG", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления PrimAtulO (далее по тексту - датчики) предназначены для измерений и преобразований разности давлений, избыточного давления и давления-разрежения газов в нормированный аналоговый выходной сигнал постоянного тока, напряжения или в цифровой сигнал.
Конструктивно датчики выполнены в едином корпусе, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подводится в рабочую полость датчика через его нижний штуцер.
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента в датчиках применяется мембрана, жесткий центр которой размещён между магнитопроводами с катушками. Катушки питаются напряжением переменного тока и включены в индуктивный мост, два дополнительных плеча которого составляют постоянные сопротивления. В равновесном положении мост сбалансирован и сила тока в диагонали моста равна нулю. При воздействии измеряемого давления на мембрану жёсткий центр мембраны смещается, что приводит к изменению индуктивности и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для усиления и преобразования в нормированный аналоговый выходной сигнал постоянного тока, или напряжения, или в цифровой сигнал по интерфейсу RS-485 Modbus.
Датчики могут быть выполнены в различных вариантах исполнения корпуса: без дисплея или с дисплеем, предназначенным для индикации измеряемого давления. Датчики выпускаются отградуированными в Па, гПа, кПа, по заказу датчики могут быть выпущены с другими единицами давления: мбар, бар.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) в паспорт датчиков.
Заводской номер наносится в формате цифрового обозначения на корпус датчиков методом наклейки или иным методом, что обеспечивает идентификацию датчиков.
Пломбирование датчиков не предусмотрено.
Общий вид датчиков представлен на рисунке l. Место нанесения заводского номера датчиков представлено на рисунке 2.

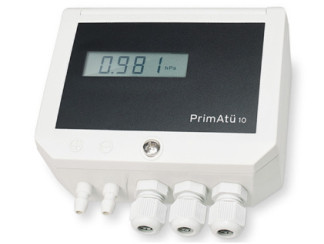

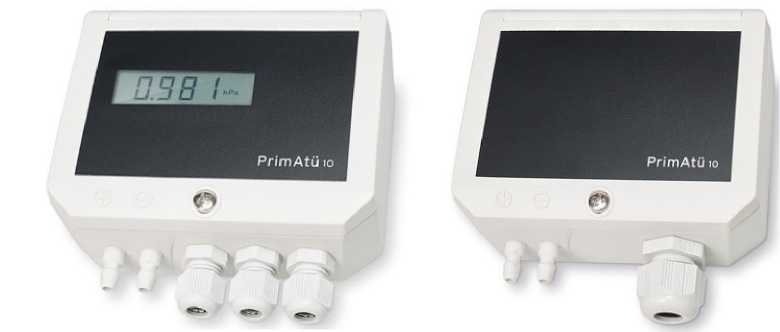

Рисунок 1 - Общий вид датчиков давления PrimAtu10
:-50... 50 Ра
Measurement range Accuracy Dower supply
Power consumption Output s gnal Opton
Pressure Transmitter PrimAtue 10 Part no. 70422601
Order ng Code: В-50-эа-1-2-2-2-1-50-1. SN: 7C4226C12103160004
: 22...27 VAC (50 Hz)
19...31 VDC
:4VA
:4... 20 mA
: P.S485 (Modbus)
Erich-Rieder-Strane 2 Kirchzarten

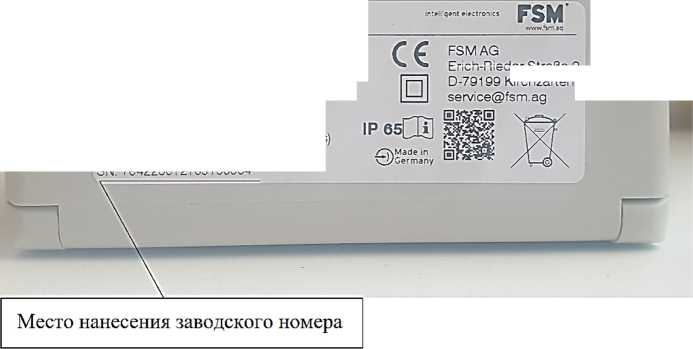

Рисунок 2 - Место нанесения заводского номера датчиков давления PrimAtu10
Датчики (исполнение с дисплеем) содержат встроенное ПО (далее по тексту - ПО), реализующее преобразование измеряемой величины в цифровой сигнал и вывод его на дисплей.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО датчиков представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | 221 |
| Номер версии (идентификационный номер) ПО, не ниже | 01.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Вид измеряемого давления | разность давлений, избыточное, давление-разрежение |
| Диапазоны измерений (ДИ) давления, гПа - верхние пределы измерений (ВПИ) давления, гПа - нижние пределы измерений (НПИ) давления, гПа | от -1000 до 1000(1) от 0,5 до 1000(2) от -1000 до 0(2) |
| Пределы допускаемой основной приведенной погрешности измерений давления, % от ДИ | ±1 |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % от ДИ | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +22 80 от 84 до 106,7 |
| (1) Конкретное значение ДИ указывается на датчике (на наклейке) и в паспорте датчика. (2) Конкретное значение НПИ и ВПИ выбирается из приведенного диапазона значений и указывается на датчике (на наклейке) и в паспорте датчика. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предельное допускаемое давление, % от ДИ | 150 |
| Выходной сигнал постоянного напряжения, В постоянного тока, мА постоянного тока, мА | от 0 до 10 от 0 до 20 от 4 до 20 |
| Цифровой сигнал | RS-485 Modbus(1) |
| Напряжение питания постоянного тока, В Допускаемые пределы питания постоянного тока, В | 24 от 15 до 35 |
| Потребляемая мощность, В^А, не более | 4 |
| Габаритные размеры корпуса датчика, мм, не более - длина - ширина - высота | 112 88 46 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| (1) Опционально для исполнения датчиков с дисплеем. | |
на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность датчиков давления PrimAtu10
| Наименование | Обозначение | Количество |
| Датчик давления | PrimAtu10 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в паспорте в разделе 8 «Метод измерений».
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;
Государственная поверочная схема для средств измерений избыточного давления
до 4000 МПа, утвержденная приказом Росстандарта от 29 июня 2018 г.№ 1339;
Стандарт предприятия «Датчики давления PrimAtu10».
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
